Test Research Inc. 32  TRI  7500  Series  User  Gu ide – Software  3) 設定第一對位標記點的燈光。若目前的燈光無法看清定位點的形狀，可按下 [ 光源設定按鈕 ] ，會出現 [ 光源控制編輯視窗 ] 。選擇名稱為 [Fiducial0] 的燈光作調整，直到合適定位標記點後，按下 [ 儲存 ] 按鈕，燈光即設定完成。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 31

 無 CAD

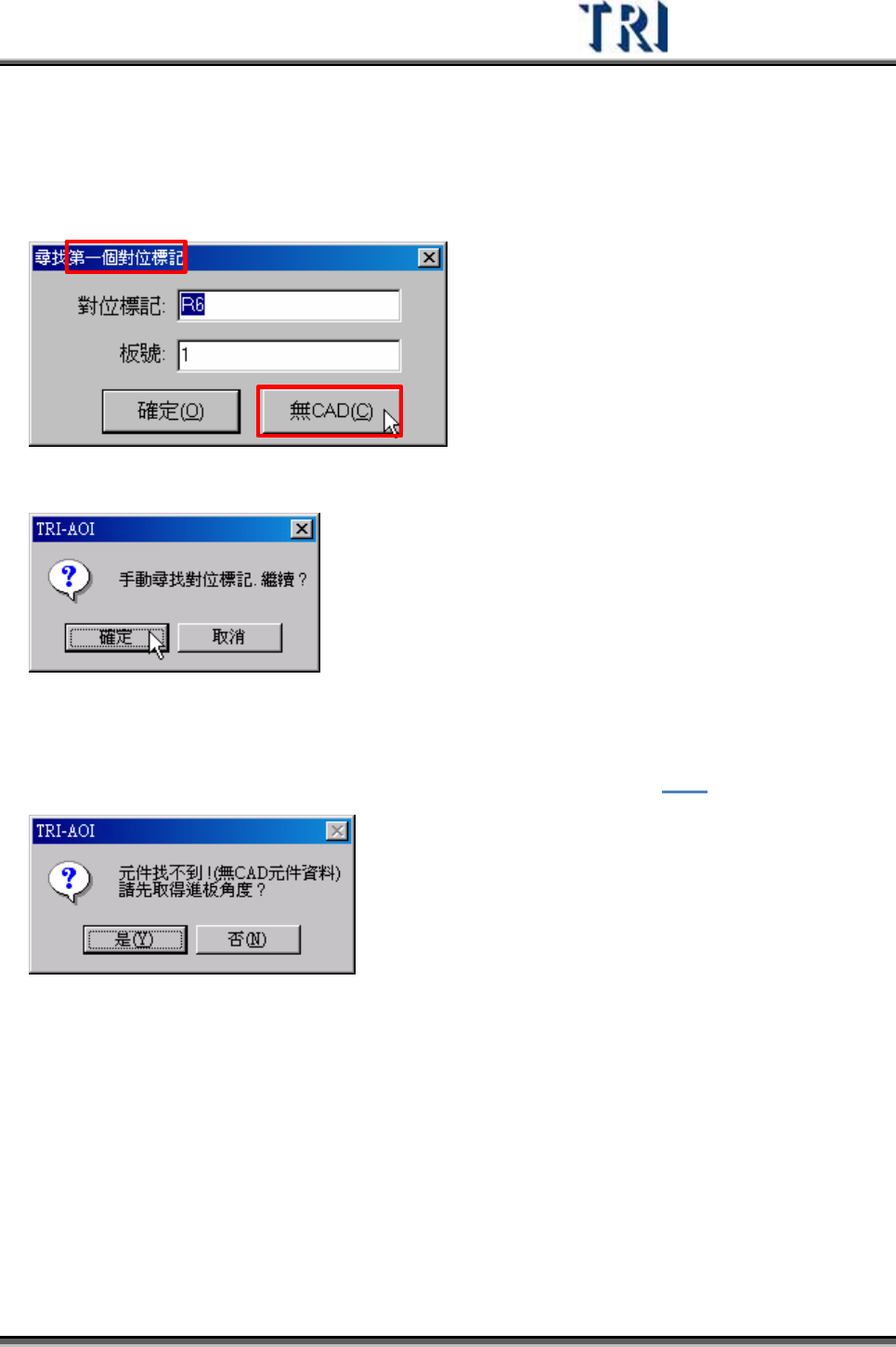

Step1. 按下[無 CAD] 按鈕

Step2. 出現[手動尋找對位標記]視窗，請按[確定]

Step3. 需要使用[運動控制視窗]或按滑鼠左鍵來移動攝影機至指定之元件位置

 若待測板為單板，且在此步驟選擇[無 CAD]，則按下此[無 CAD]按鈕時，系統會出

現詢問訊息，要求先取得進板角度。取得進板角度步驟請參閱 2.4.2。

 若待測板為單板，且對位標記點有列在 CAD 檔上時，系統會已對為標記之位置計

算進板角度，所以就不需要進行取得進板角度的動作。

Test Research Inc.

32 TRI7500SeriesUserGuide–Software

3) 設定第一對位標記點的燈光。若目前的燈光無法看清定位點的形狀，可按下[光

源設定按鈕]，會出現[光源控制編輯視窗]。選擇名稱為[Fiducial0]的燈光作調

整，直到合適定位標記點後，按下[儲存]按鈕，燈光即設定完成。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 33

4) 按下[ 擷取對位標記]按鈕

按下此按鈕擷

取對位標記

移動攝影機至標記

點的中心位置

調整藍色框的大小至

與標記點相同，如此可

協助尋找標記點的中心

位置

5) 是否使用標準對位標記影像。若所能擷取到的對位標記影像不佳，則可選擇

[是]，選擇合適的影像使用。

 使用標準對位標記影像

Step1. 選擇[是]

Step2. 在系統預設的對位標記中選取適合的，選取後按[確定]
