Test Research Inc. TRI 7500 Series User Gu ide – Software 433 5.6.4.3 Warp 檢測屬性修改 在一個有 [Warp] 框的 FOV 下，按 [Ctrl+W] ，可以依檢測的攝影機編號 來 指定的 [Warp] 框的屬性。其中 [ ] 代表影像比對之方法一 ( 4.10.1.2 ) ， [ ] 代表影像比對之 方法二 ( 4.10.1.1 )…
Test Research Inc.
432 TRI7500SeriesUserGuide–Software
Step3. 設定完成，在影像區域產生[Warp]且在元件表上產生[WARPMODEL]元件。
5.6.4.2 板彎分數(Warp score)
設定[Warp]框相似性的門檻值分數。若相似性超出門檻值則表示此 FOV內的檢測框會
根據找到的[Warp]框位置做定位，若相似性沒有超出門檻值，則表示[Warp]框無作
用，此 FOV內的檢測框的位置不會因[Warp]而改變。
Test Research Inc.
TRI7500SeriesUserGuide–Software 433
5.6.4.3 Warp 檢測屬性修改
在一個有[Warp]框的 FOV下，按[Ctrl+W]，可以依檢測的攝影機編號來指定的[Warp]
框的屬性。其中[ ]代表影像比對之方法一(4.10.1.2)，[ ]代表影像比對之
方法二(4.10.1.1)。
5.6.5 ROI 設定
ROI 為用來檢測表面刮傷之檢測框。
5.6.5.1 設 ROI(Set ROI)
設定步驟

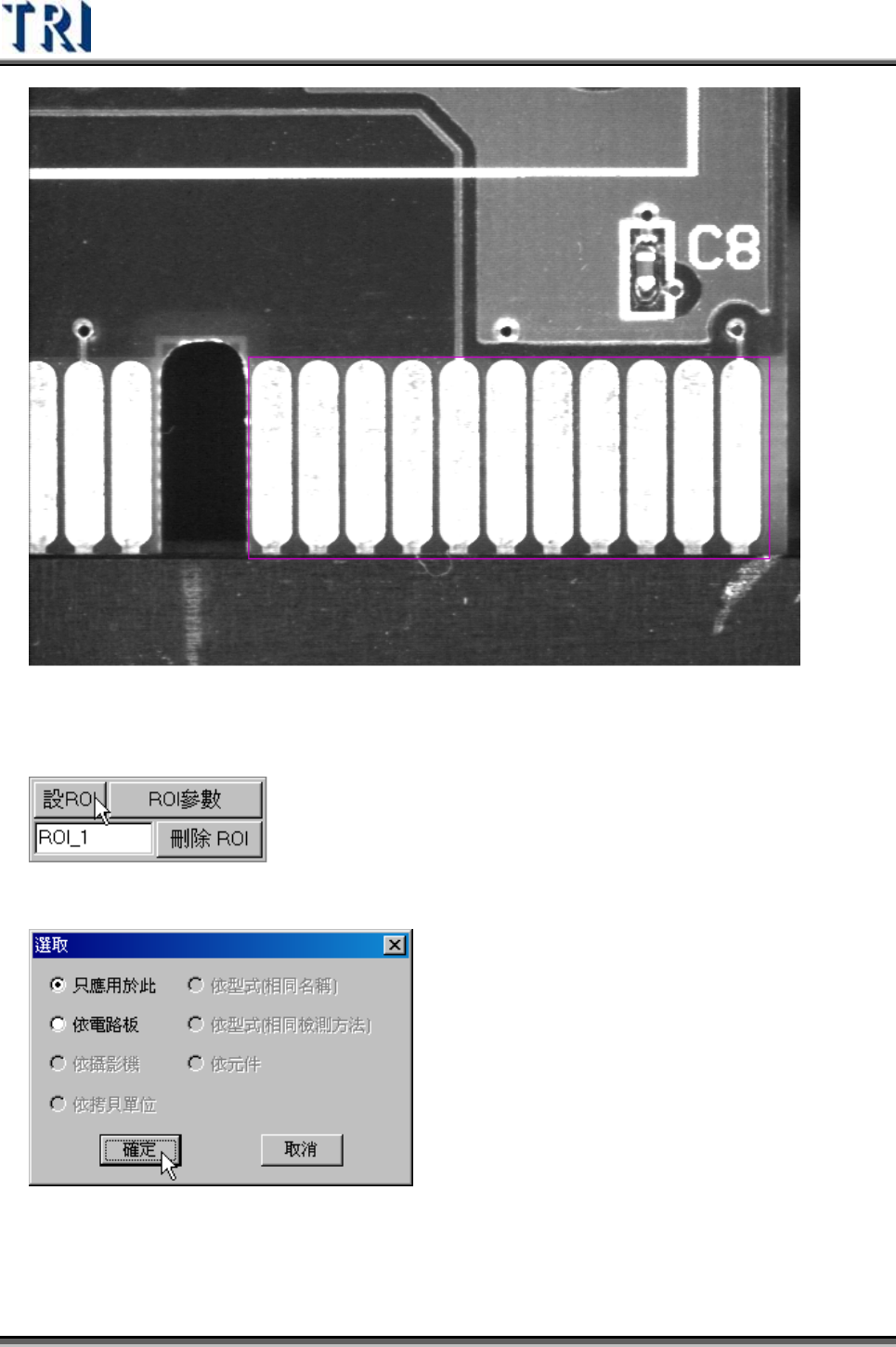

Step1. 先將萬用框框住欲設定 ROI 的範圍
Test Research Inc.
434 TRI7500SeriesUserGuide–Software
Step2. 在下方空格內輸入 ROI 之名稱，接著按下[設 ROI]即可設定 ROI檢測框。
Step3. 選定套用規則。
Step4. 選定不測區域 – 依預設值參數設定不測的區域。
