Test Research Inc. TRI 7500 Series User Gu ide – Software 33 4) 按下 [ 擷取對位標記 ] 按鈕 3. 按下此 按鈕擷 取對位標 記 1. 移動攝 影機至 標記 點的中心 位置 2. 調整 藍 色框的 大小至 與標記點 相同， 如此可 協助尋找 標記點 的中心 位置 5) 是否使用標準對位標記影像。 若 所能擷取到的對位標記影像 不 佳，則可選擇…
Test Research Inc.
32 TRI7500SeriesUserGuide–Software

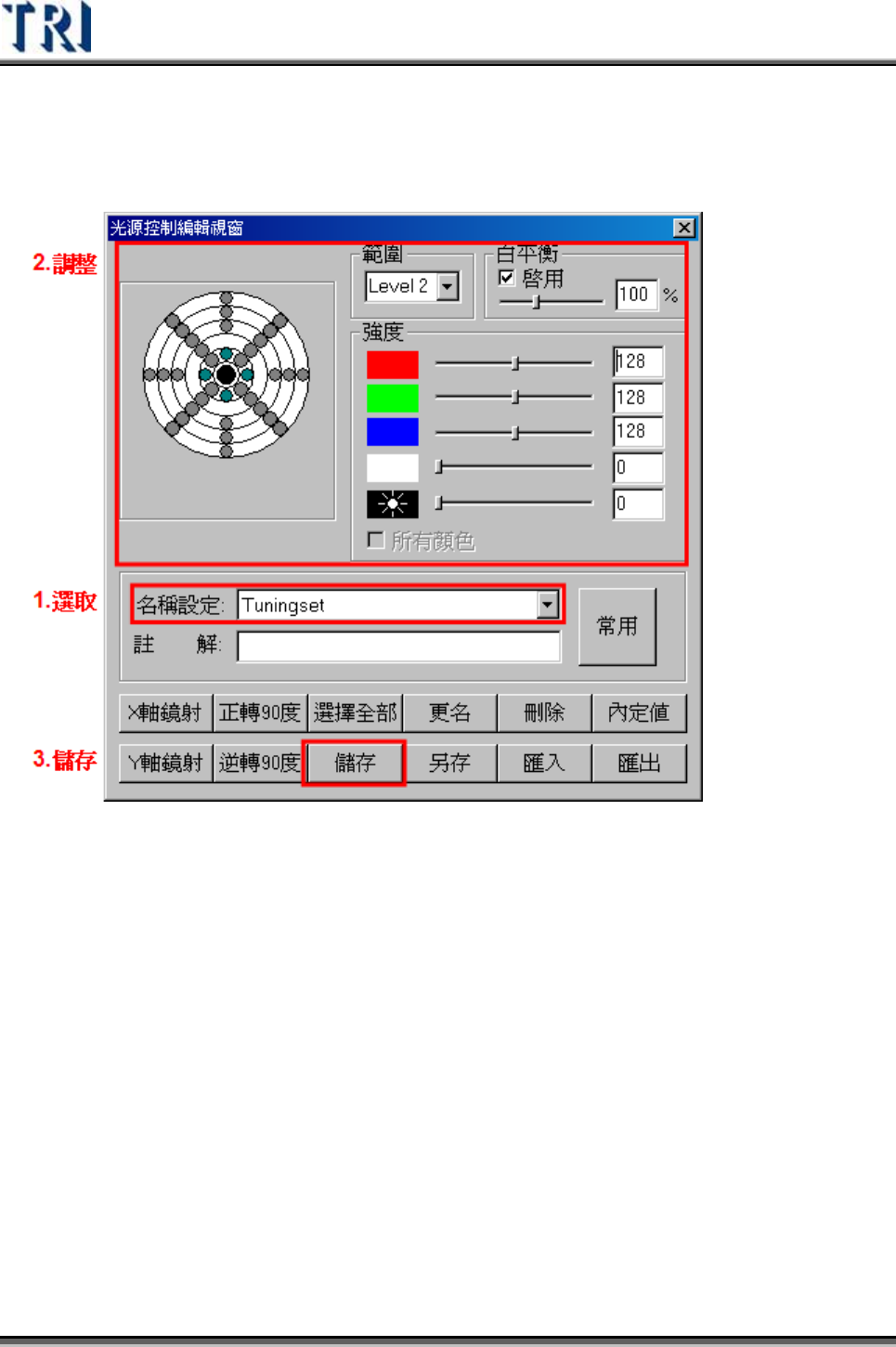

3) 設定第一對位標記點的燈光。若目前的燈光無法看清定位點的形狀，可按下[光
源設定按鈕]，會出現[光源控制編輯視窗]。選擇名稱為[Fiducial0]的燈光作調
整，直到合適定位標記點後，按下[儲存]按鈕，燈光即設定完成。
Test Research Inc.
TRI7500SeriesUserGuide–Software 33

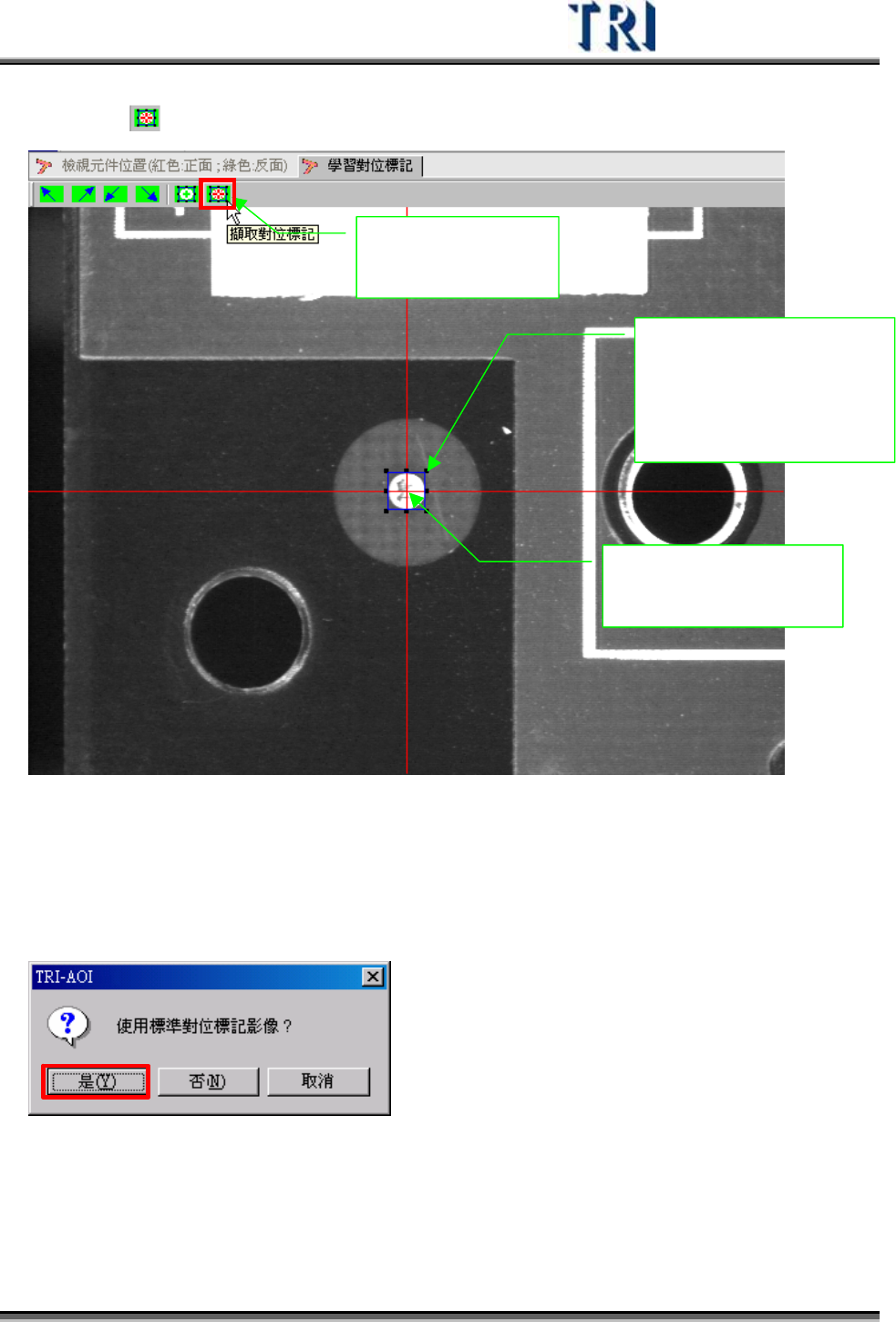

4) 按下[ 擷取對位標記]按鈕
3.
按下此按鈕擷
取對位標記
1.
移動攝影機至標記
點的中心位置
2.
調整藍色框的大小至
與標記點相同，如此可
協助尋找標記點的中心
位置
5) 是否使用標準對位標記影像。若所能擷取到的對位標記影像不佳，則可選擇
[是]，選擇合適的影像使用。
使用標準對位標記影像
Step1. 選擇[是]
Step2. 在系統預設的對位標記中選取適合的，選取後按[確定]
Test Research Inc.
34 TRI7500SeriesUserGuide–Software

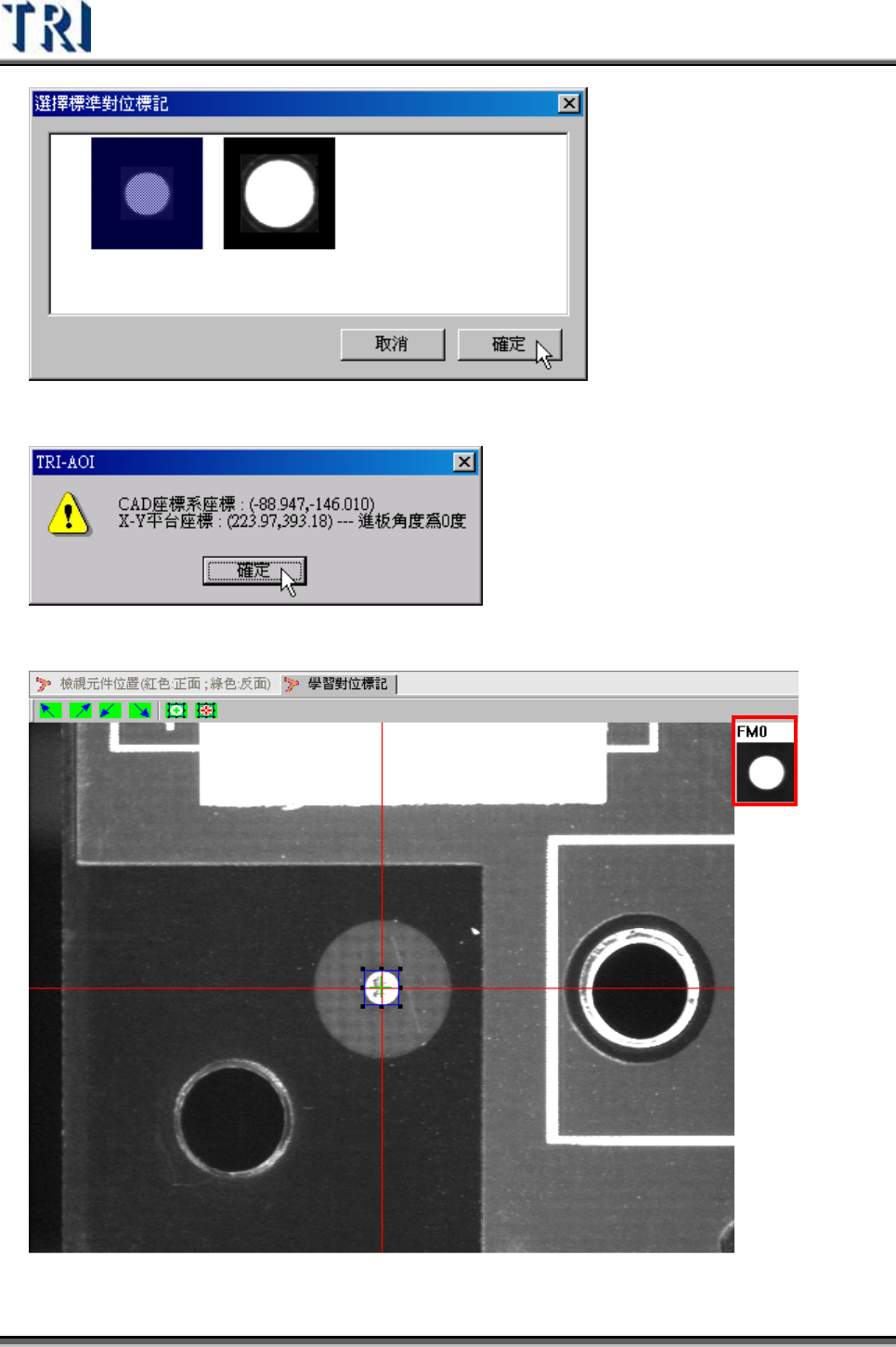

Step3. 出現視窗顯示標記點的座標，按[確定]
Step4. 系統將以選擇的影像作為標記點的標準影像
