5.6.7 切換欲檢視的 FOV

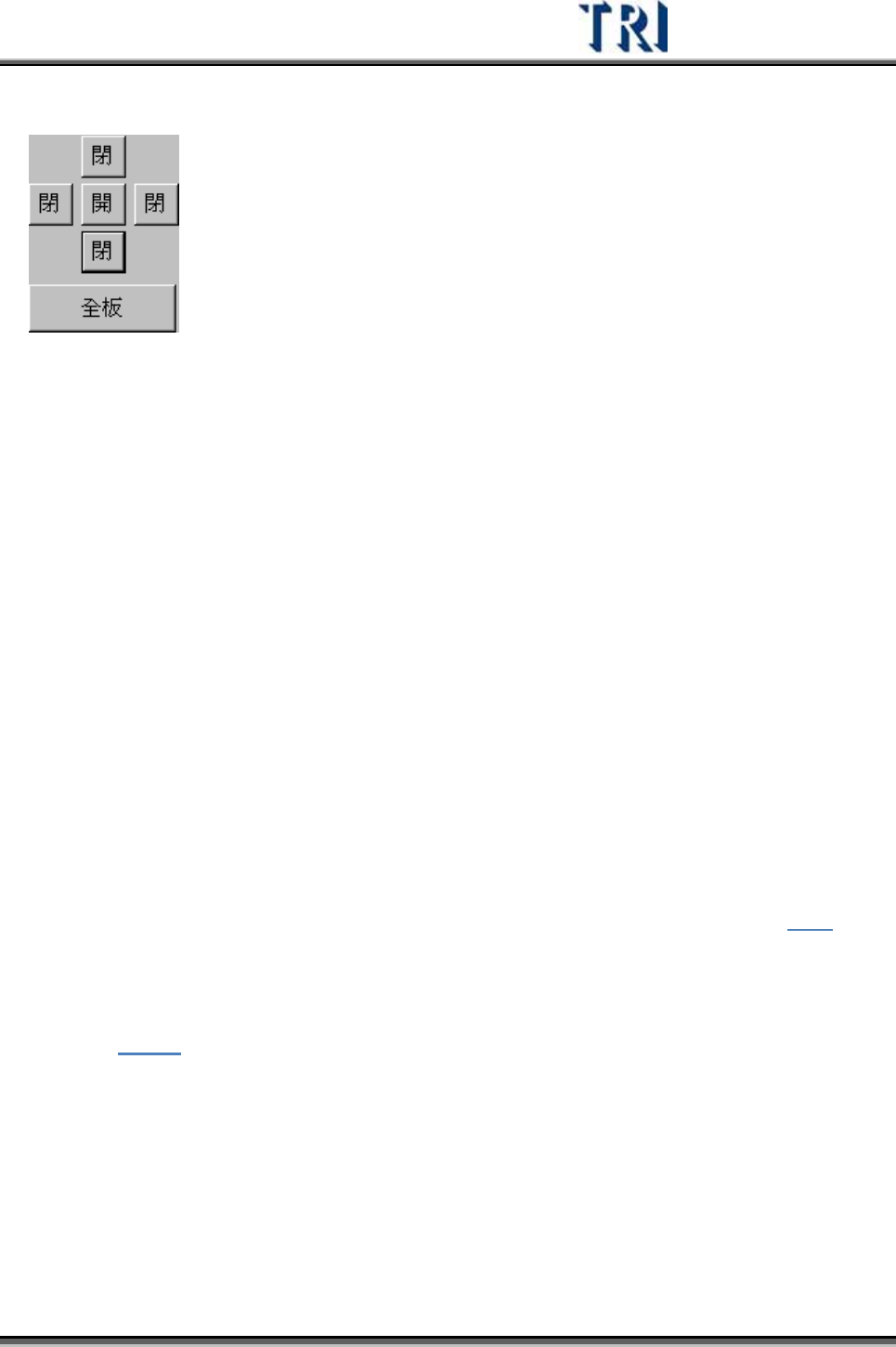

單板/全板 – [全板]表示檢視整個電路板的 FOV，[單板]表示若電路板為多連板，只
檢視一組單板影像。
上方攝影機檢測的 FOV – [開]表示檢視，FOV 會以紅色框顯示在左方電路板大圖
上，[閉]表示不檢視，紅色 FOV 框會消失。
前方攝影機檢測的 FOV – [開]表示檢視，FOV 會以黃色框顯示在左方電路板大圖
上，[閉]表示不檢視，黃色 FOV 框會消失
後方攝影機檢測的 FOV – [開]表示檢視，FOV 會以橘色框顯示在左方電路板大圖
上，[閉]表示不檢視，橘色 FOV 框會消失。
左方攝影機檢測的 FOV – [開]表示檢視，FOV 會以紫色框顯示在左方電路板大圖
上，[閉]表示不檢視，紫色 FOV 框會消失。
右方攝影機檢測的 FOV – [開]表示檢視，FOV 會以藍色框顯示在左方電路板大圖
上，[閉]表示不檢視，藍色 FOV 框會消失。
5.6.8 匯入(MERGE)
將元件資料庫匯入指定元件，重新匯入資料庫後，必須重新取得 FOV影像(3.7.3)。
匯入步驟

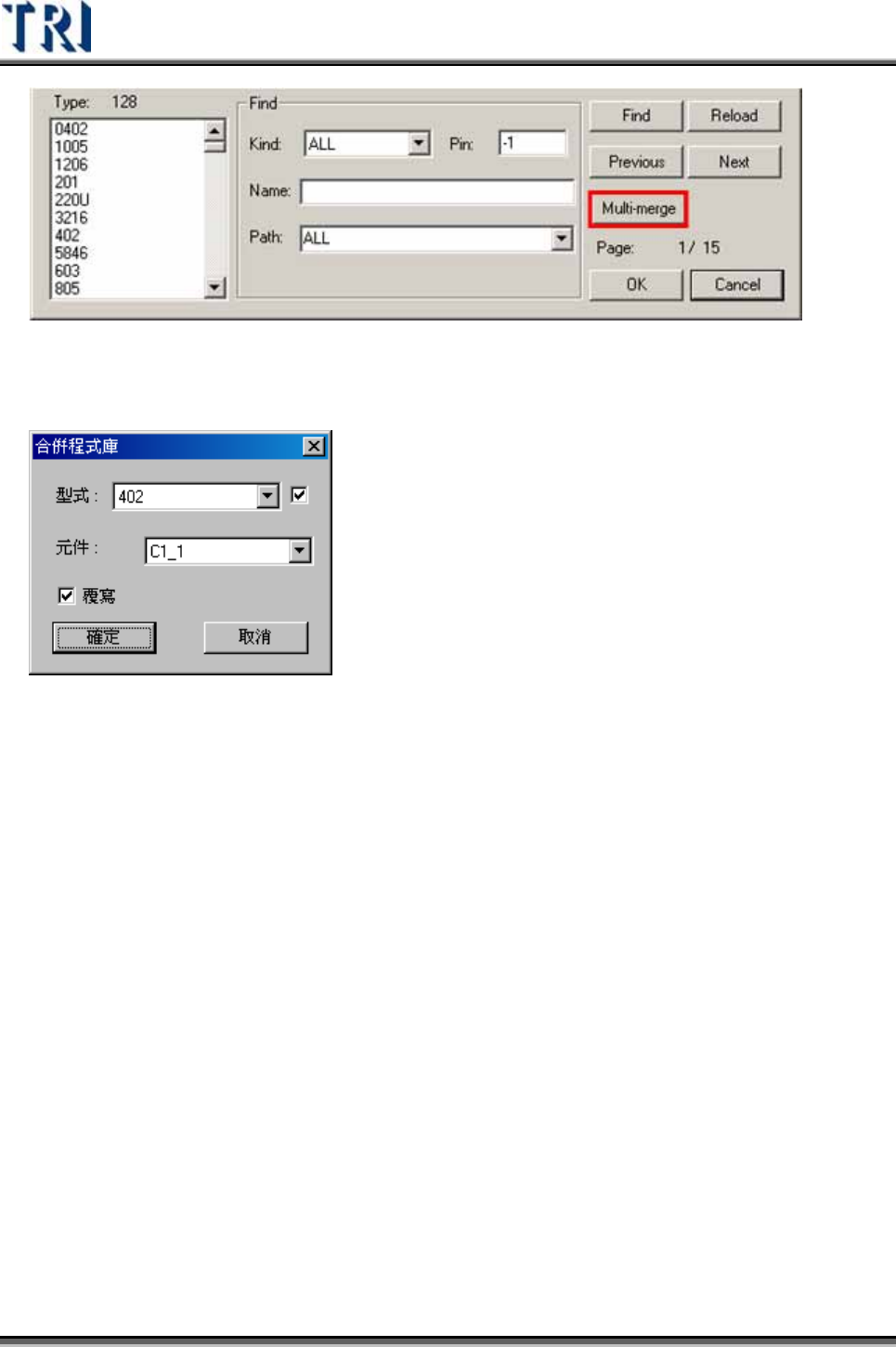

Step1. 按下[匯入]按鈕會出現匯入元件程式庫視窗，視窗之詳細功能請參閱
4.9.2.2。選定欲匯入的資料庫後按下確定。或者使用[Multi-merge]功能，可
以一次選擇多個類型的元件，以元件資料庫中所儲存該元件的元件資料進行
[Merge]的動作。
Test Research Inc.
440 TRI7500SeriesUserGuide–Software
Step2. 出現以下對話框，需在此對話框中輸入要將此程式庫匯入的目標元件。
形式 – 選擇目標元件的形式，若在後方方塊打勾表示套用到此形式所有的元件上。
元件 – 若形式選項後方沒有打勾，則此欄位就要選擇一顆需要套用的元件。
覆寫 – 打勾表示不管原先有無檢測框一率覆寫，不打勾表示已經存在檢測框的元件
就不套用。
Step3. 重新取得 FOV 影像
5.6.9 直方圖顯示區

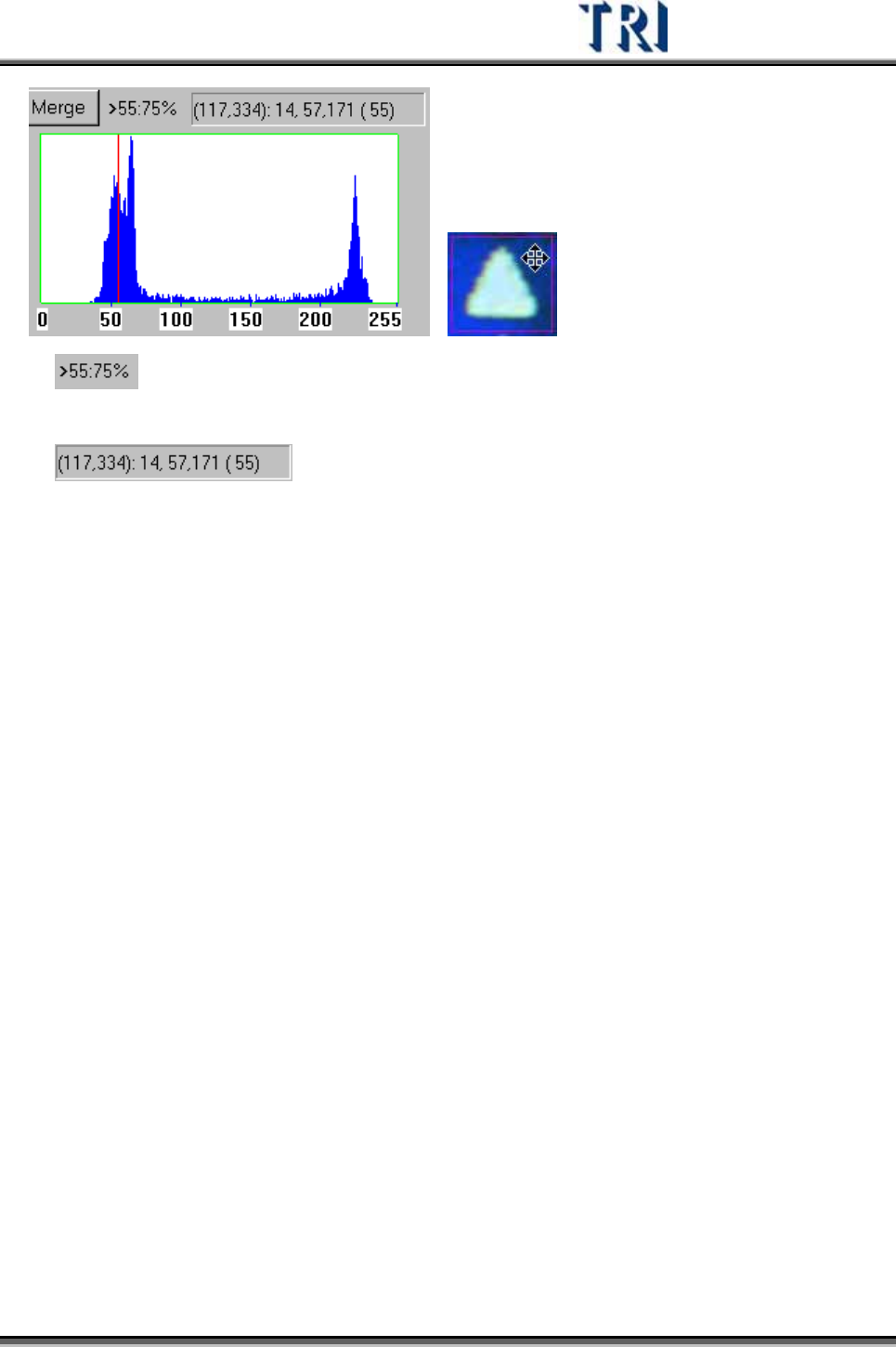

此區域會顯示出萬用框內的灰階點數分布情況。橫軸表示灰階值，縱軸表示畫素(pixel)
數目，紅線表示目前滑鼠箭頭所指位置的灰階值。
Test Research Inc.
TRI7500SeriesUserGuide–Software 441
表示目前滑鼠游標所指的位置灰階值為 55，而在萬用框內灰階值大於 55
的區域佔了 75%。
括號內顯示目前滑鼠游標所在 FOV座標位置，接下來三個
數字分別表示游標位置的 R、G、B分量，最後括弧內的數字表示權重計算後的灰
階值。
5.6.10 光源設定
5.6.10.1 移動到 FOV位置(Move to FOV Position)
勾選表示將攝影機移動到目前檢視的 FOV位置取像，在此可以更改 FOV 的燈光設
定並儲存。
若不勾選表示攝影機會在目前的位置取像，使用者在此可改變燈光檢視元件，但僅
供檢視用，無法儲存燈光設定。
5.6.10.2 設定光源(Set Lighting)
按此紐可以設定目前 FOV的光源設定。出現視窗如下：
