Test Research Inc.
442 TRI7500SeriesUserGuide–Software

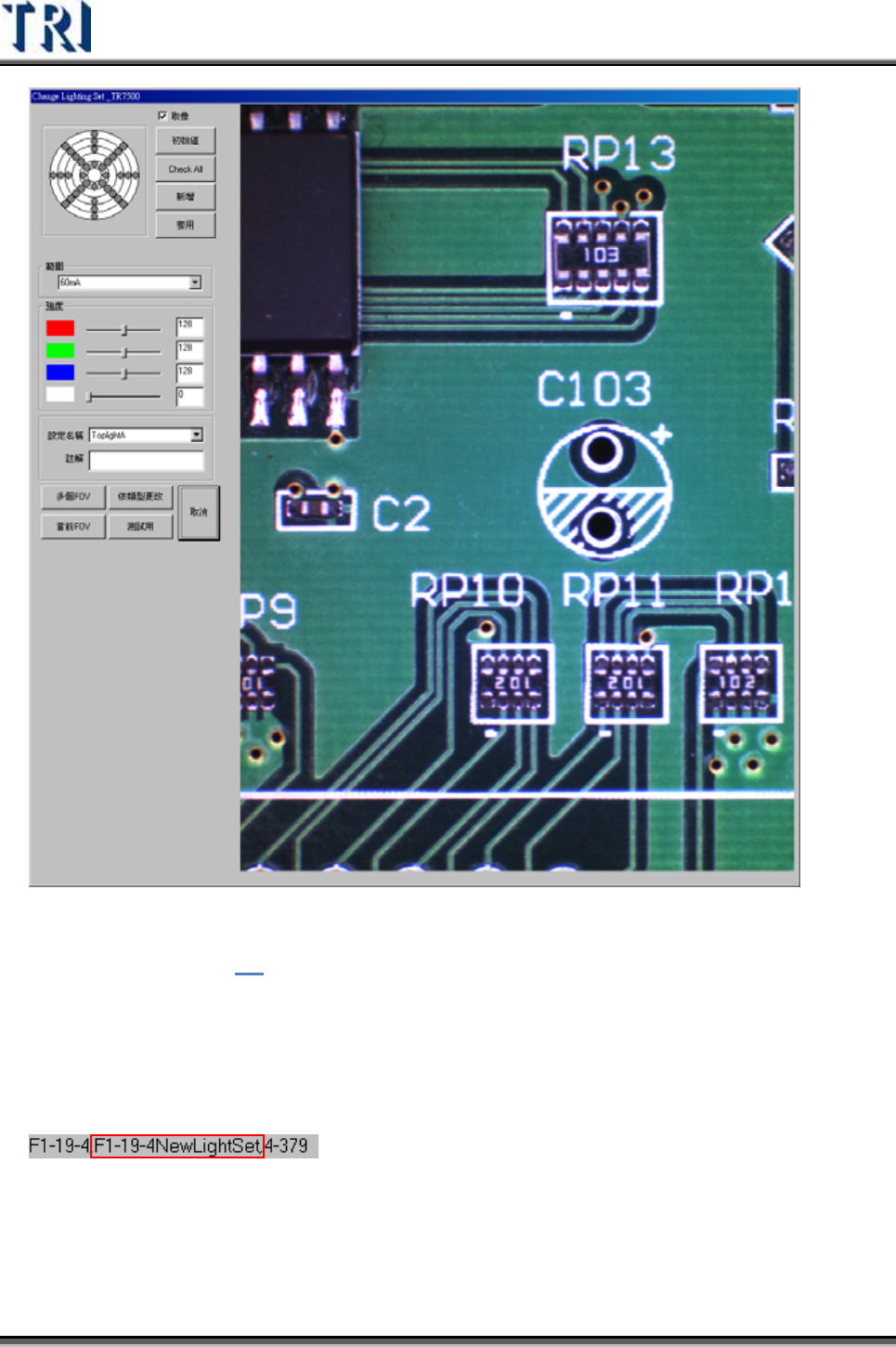

光源設定方式請參閱 4.8，設定完成後可按[多個 FOV]表示將光源設定套用到其他多連
板上相對的 FOV，[依類型更改]表示套用到所有包含所選擇類型元件的 FOV上，[當
前 FOV]表示只設定在目前的 FOV上，[測試用]表示僅供檢視，檢測時的燈光不改
變。[取消]表示關閉視窗，不檢視也不設定。
若燈光有更改，在顯示區域顯示的燈光會以 FOV名稱做命名。

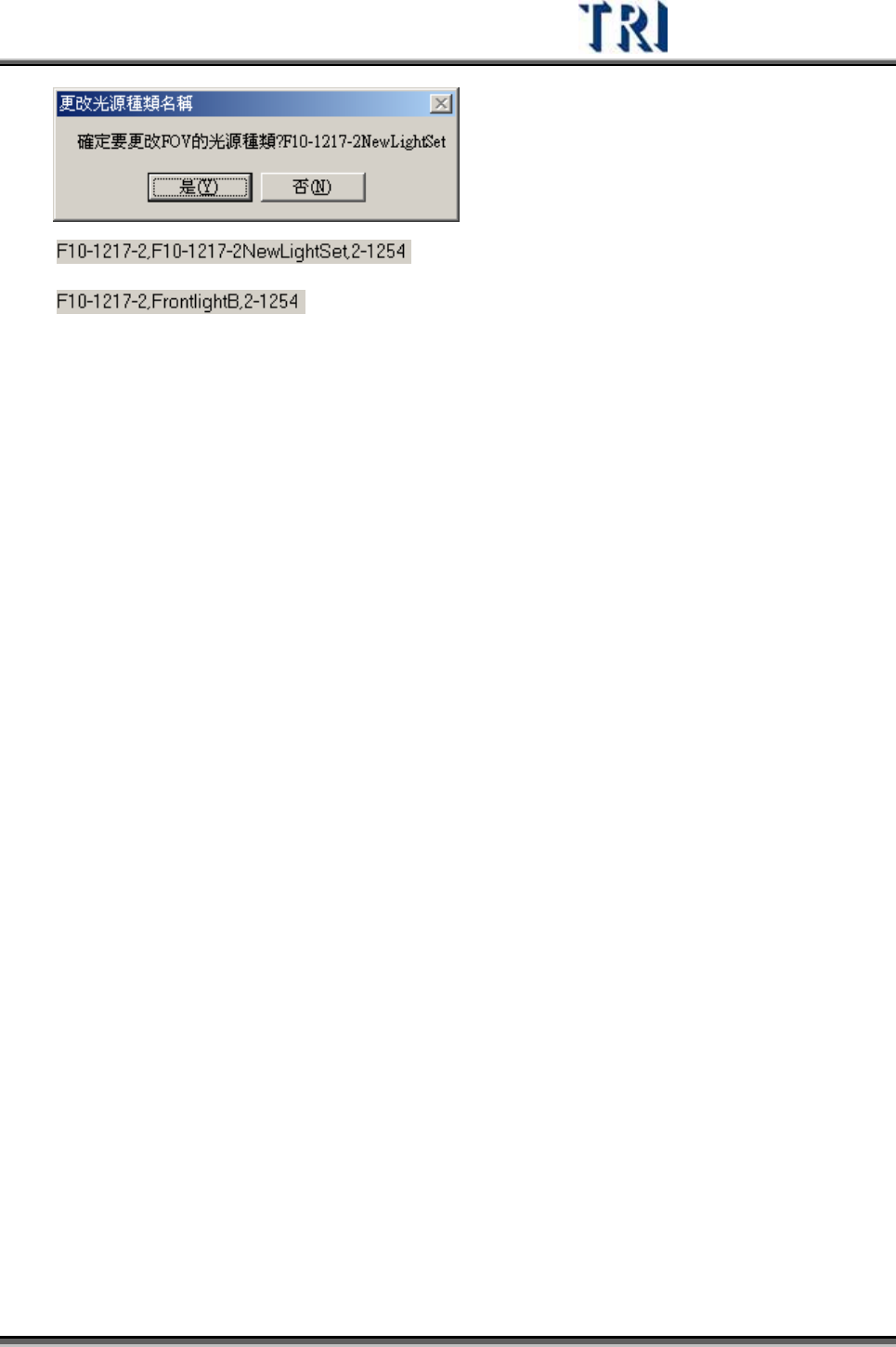

若燈光以其他燈光預設值修改，系統會詢問是否要以新光源命名。若選擇[是]，表
示系統會以 FOV編號命名此燈光，且所有同時更改的 FOV 一同樣使用此組名稱的
燈光；若選擇[否]，表示系統會以所使用的燈光名稱來命名。
Test Research Inc.
TRI7500SeriesUserGuide–Software 443
是
否
5.6.11 教導(T
RAIN)/解除教導(UNTRAIN)/檢測(TEST)/不檢測(UNTEST)
5.6.11.1 教導(Train)
按下以教導所選擇的檢測框
所有的 FOV (For all FOV) – 勾選此選項表示教導所有的檢測框
針對未教導框(For untrained) – 教導尚未教導的檢測框。
5.6.11.2 解除教導(UnTrain)
按下以解除教導所選擇的檢測框
所有的 FOV (For all FOV) – 將所有檢測框解除教導
5.6.11.3 檢測(Test)
將所選擇的檢測框設定為檢測
5.6.11.4 不檢測(Untest)
將所選擇的檢測框設定為不檢測
5.6.12 影像程式庫(I
MAGE LIBRARY)
5.6.12.1 載入(Load)
按此選項可選擇路徑，將在[ImageLibrary]中已存在的影像載入程式中，載入後可以在
圖示區看到影像。
Test Research Inc.
444 TRI7500SeriesUserGuide–Software
5.6.12.2 儲存(Save)
將目前位於圖示區的影像儲存到[ImageLibrary]中，可以匯出到以存在的類型中。
