Test Research Inc. 454 TRI 7500 Series User Gu ide – Software 尋找元件 (Search Component) – 點選此按鈕，可指定在大圖上標示所選擇的特定元 件。 顯示缺點位置圖 (Show NG Map) – 勾選表示下次檢測時要出現本缺點位置圖， 不 勾 表示下次檢測開始 不 顯示。 依 FOV 來 顯示瑕疵 (Show defect…
Test Research Inc.
TRI7500SeriesUserGuide–Software 453

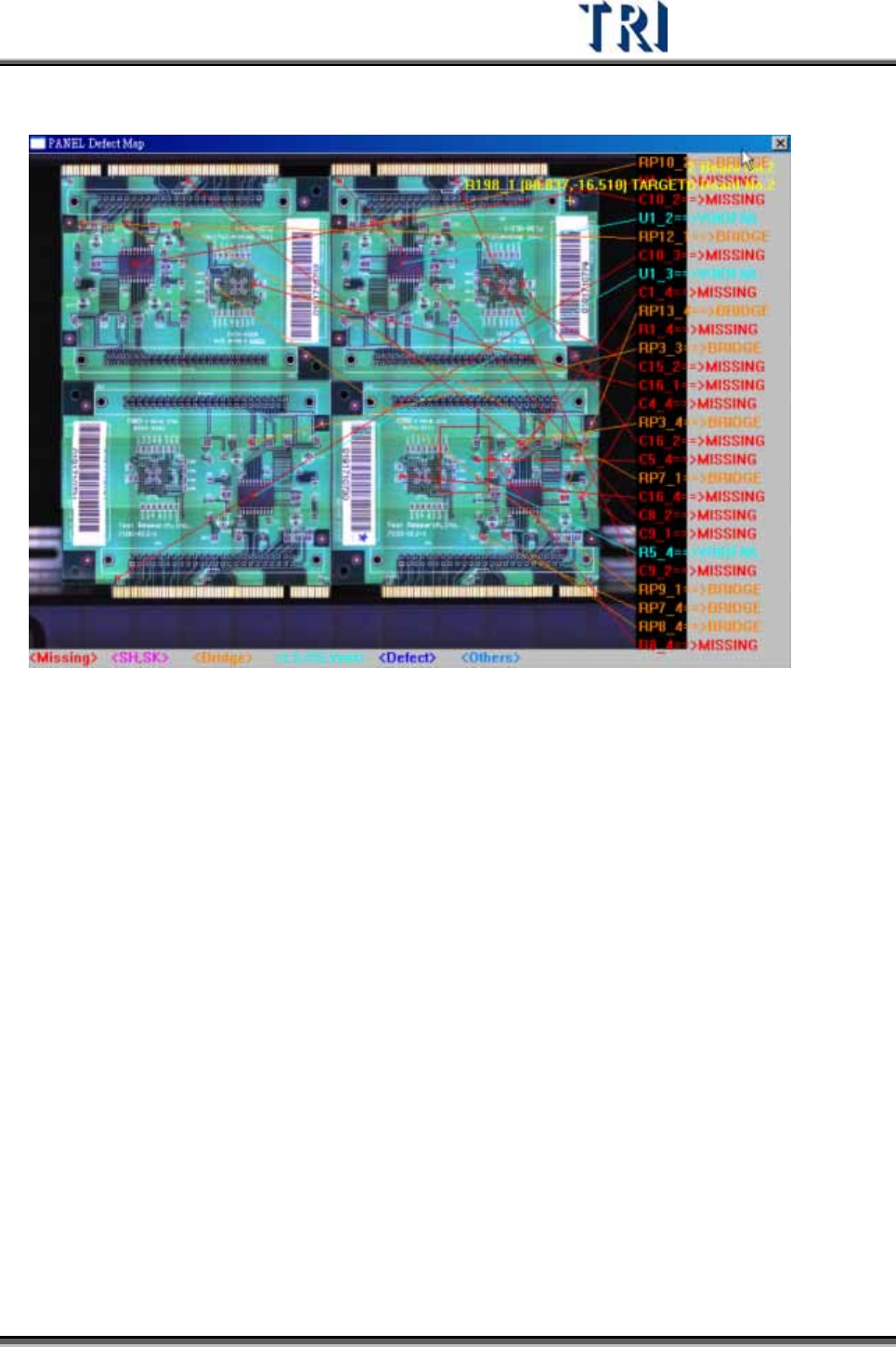

6.1.1 缺點位置圖(PANEL DEFECT MAP)
在本圖上按滑鼠左鍵一次，會顯示出兩倍大的圖。
會將目前所在缺點位置標示出來，並列出其缺點項目。若使用者設定檢測模式為
[Auto Confirm Mode]，此大圖會以兩倍的大小顯示。
若欲開啟已被關閉的缺點位置圖，可在鍵盤上鍵入[map] +[Enter 鍵]，即可再將此
圖叫出。

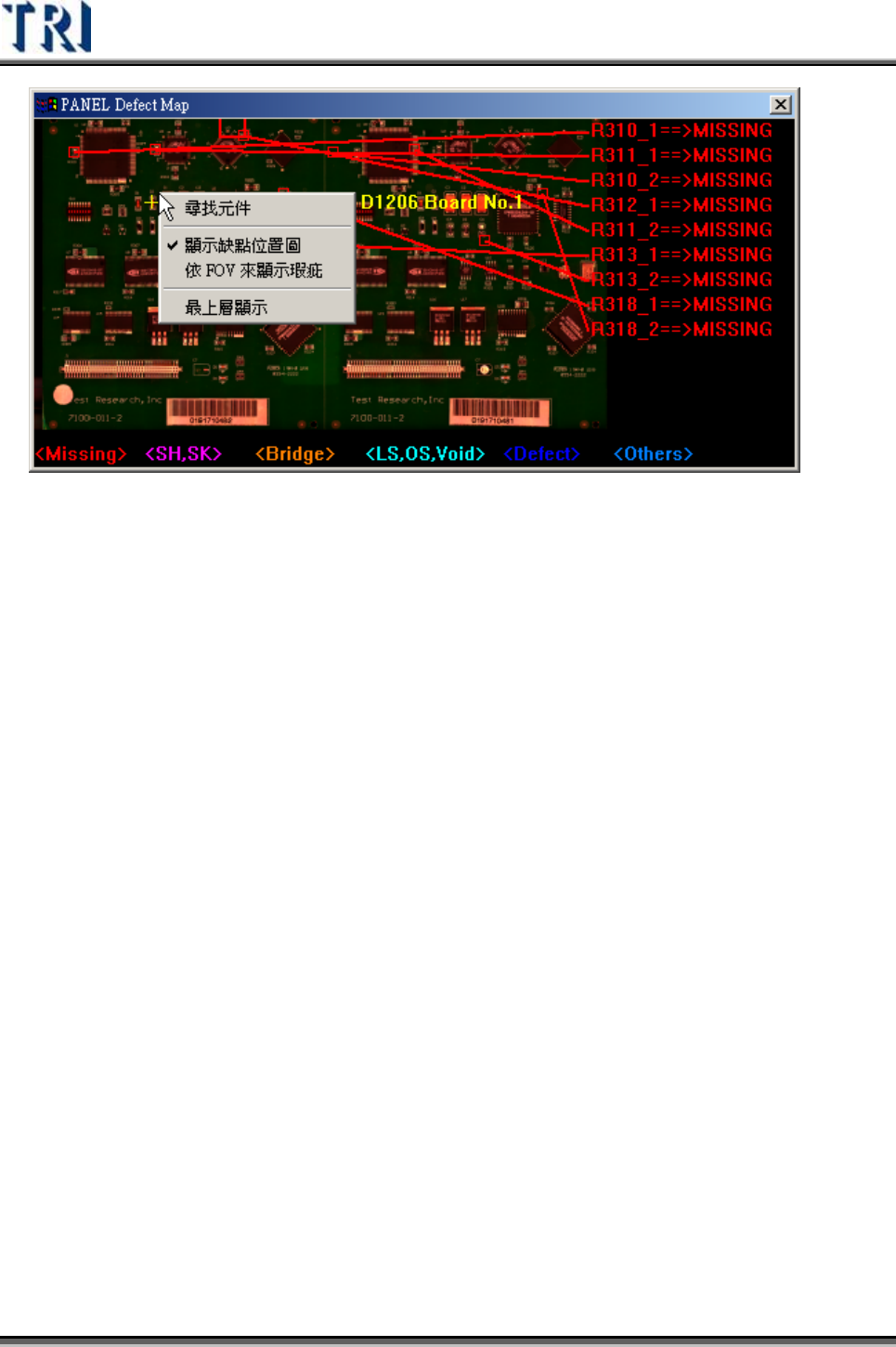

在此圖上按滑鼠右鍵會出現以下功能表。
Test Research Inc.
454 TRI7500SeriesUserGuide–Software
尋找元件(Search Component) – 點選此按鈕，可指定在大圖上標示所選擇的特定元
件。
顯示缺點位置圖(Show NG Map) – 勾選表示下次檢測時要出現本缺點位置圖，不勾
表示下次檢測開始不顯示。
依 FOV來顯示瑕疵(Show defect by FOV) – 不勾選表示在圖上標出所有的缺點位
置，勾選表示僅標示出在結果視窗中點選的元件位置。
最上層顯示(Top Most Display) – 勾選表示從下次檢測開始，本缺點位置圖會顯示
在最上層。
Test Research Inc.
TRI7500SeriesUserGuide–Software 455

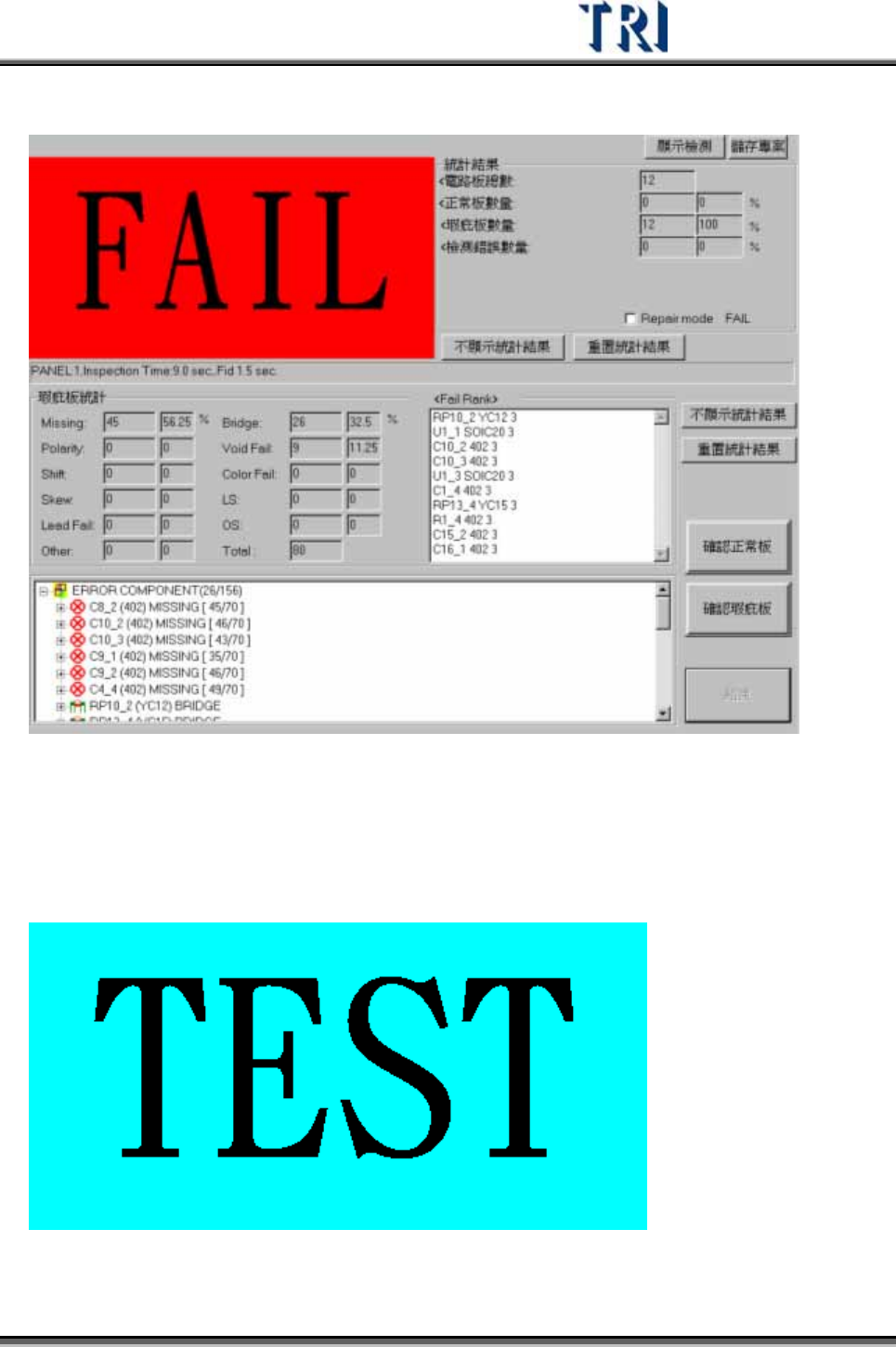

6.1.2 結果視窗(RESULT DIALOG)
確認正常板(Confirm PASS) – 確認這片板子為通過。
確認瑕疵板(Confirm FAIL) – 確認這片板子為缺陷板。
顯示檢測/顯示錯誤(Display Test/Display Fail) – 圖示區顯示[TEST]圖樣亦或
[PASS]、[FAIL]圖樣。
儲存專案(Save .pre) – 儲存程式
