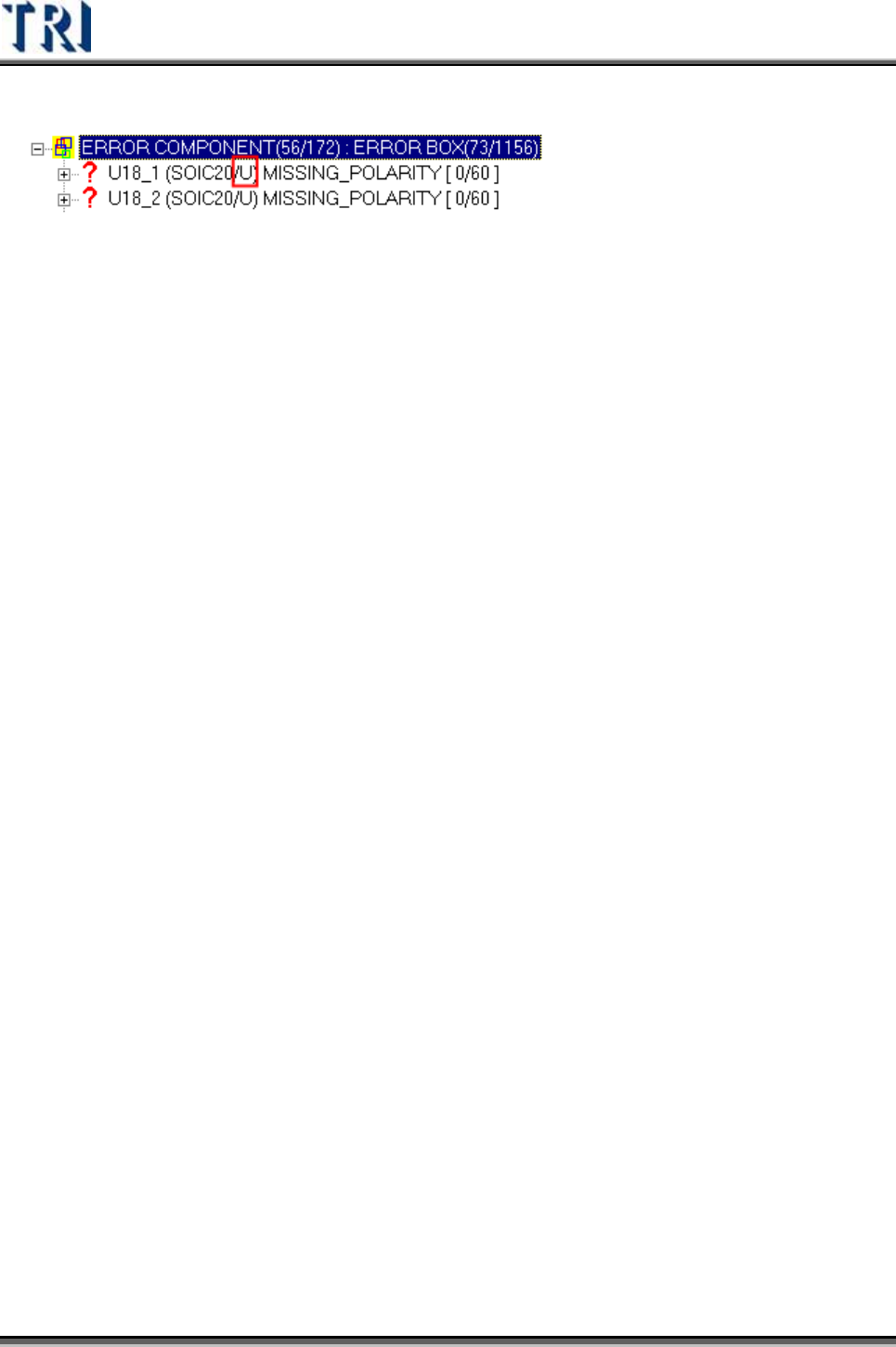

z Show Group：是否在 Result Tree顯示元件的群組。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 463

7 特殊功能

7.1 Warning Shift

讓使用者可以在維修站判定 Fail元件的偏移程度是為 Fail或是 Warning。

7.1.1 設定方式

 使用者在主程式設定的[Shift]參數容許範圍應為警告(Warning)值。

 在[C:\AOI]目錄下設置一文字檔，記錄[Type]和[Fail Shift]的對應檔，如果有此檔案

則系統會自動啟動此功能。檔案內容如下。

z 檔名固定為[shiftwarning.txt]

z 欄位 1: Type

z 欄位 2: ShiftX的 Fail 值

z 欄位 3: ShiftY的 Fail 值

C0603 200 500

C0805 300 800

 由主程式檢測完後判定元件是否為[Shift Warning]再將結果傳給維修站，由維修站

顯示。

7.1.2 範例

假設 C0603的[Warning Shift]為 200，[Fail Shift]為 300，則做法如下。

1) 在主程式內容許值(Pass Level)設為 ShiftX = 200，ShiftY=200。

2) 在 C:\AOI\shiftwarning.txt檔案內加入

C0603 300 300

3) 在檢測完後如果

A. Shift 為 200以下，程式判定為 PASS 傳給維修站。

B. Shift 為 200~300，程式判定為 Warning傳給維修站。

C. Shift 為 300以上，程式判定為 FAIL 傳給維修站。

4) 維修站收到的資訊如果為 Warning時，以黃色顯示。

Test Research Inc.

464 TRI7500SeriesUserGuide–Software

7.2 在檢測過程中儲存所有 FOV 影像

7.2.1 啓動和設定

在主程式下按鍵盤上的[F4]鈕，可以開啟設定畫面。
