7 特殊功能
7.1 Warning Shift
讓使用者可以在維修站判定 Fail元件的偏移程度是為 Fail或是 Warning。
7.1.1 設定方式
使用者在主程式設定的[Shift]參數容許範圍應為警告(Warning)值。
在[C:\AOI]目錄下設置一文字檔，記錄[Type]和[Fail Shift]的對應檔，如果有此檔案
則系統會自動啟動此功能。檔案內容如下。
z 檔名固定為[shiftwarning.txt]
z 欄位 1: Type
z 欄位 2: ShiftX的 Fail 值
z 欄位 3: ShiftY的 Fail 值
C0603 200 500
C0805 300 800
由主程式檢測完後判定元件是否為[Shift Warning]再將結果傳給維修站，由維修站
顯示。
7.1.2 範例
假設 C0603的[Warning Shift]為 200，[Fail Shift]為 300，則做法如下。
1) 在主程式內容許值(Pass Level)設為 ShiftX = 200，ShiftY=200。
2) 在 C:\AOI\shiftwarning.txt檔案內加入
C0603 300 300
3) 在檢測完後如果
A. Shift 為 200以下，程式判定為 PASS 傳給維修站。
B. Shift 為 200~300，程式判定為 Warning傳給維修站。
C. Shift 為 300以上，程式判定為 FAIL 傳給維修站。
4) 維修站收到的資訊如果為 Warning時，以黃色顯示。
Test Research Inc.
464 TRI7500SeriesUserGuide–Software
7.2 在檢測過程中儲存所有 FOV 影像
7.2.1 啓動和設定
在主程式下按鍵盤上的[F4]鈕，可以開啟設定畫面。
Test Research Inc.
TRI7500SeriesUserGuide–Software 465

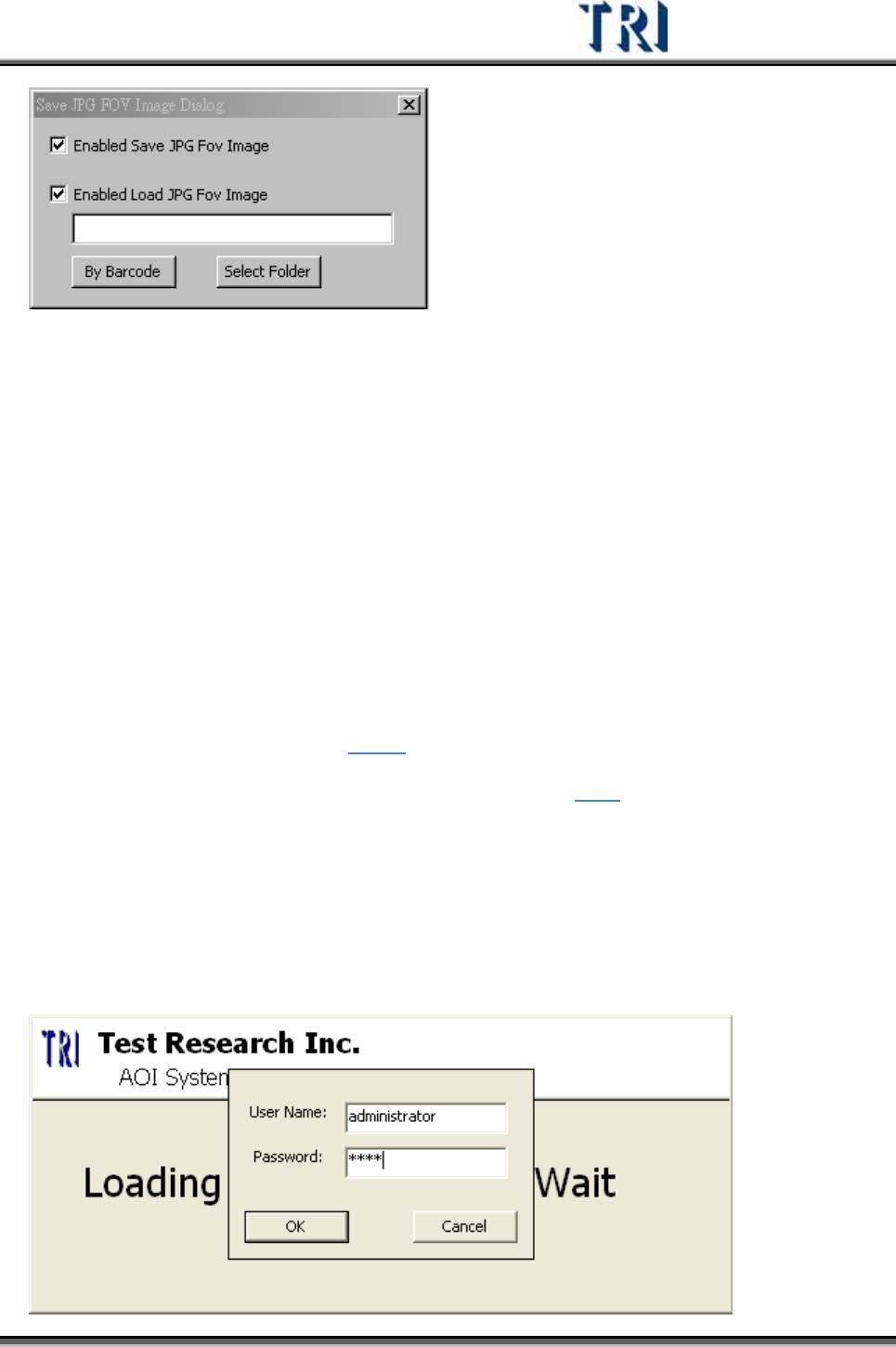

Enabled Save JPG Fov Image：勾選後會在檢測時自動存 Fov Image。
Enabled Load JPG Fov Image：勾選後在 Train Dialog 會載入所指定路徑的 fov
image。
By Barcode：在 Text Edit輸入後按 Barcode 會自動尋找所對應的路徑。

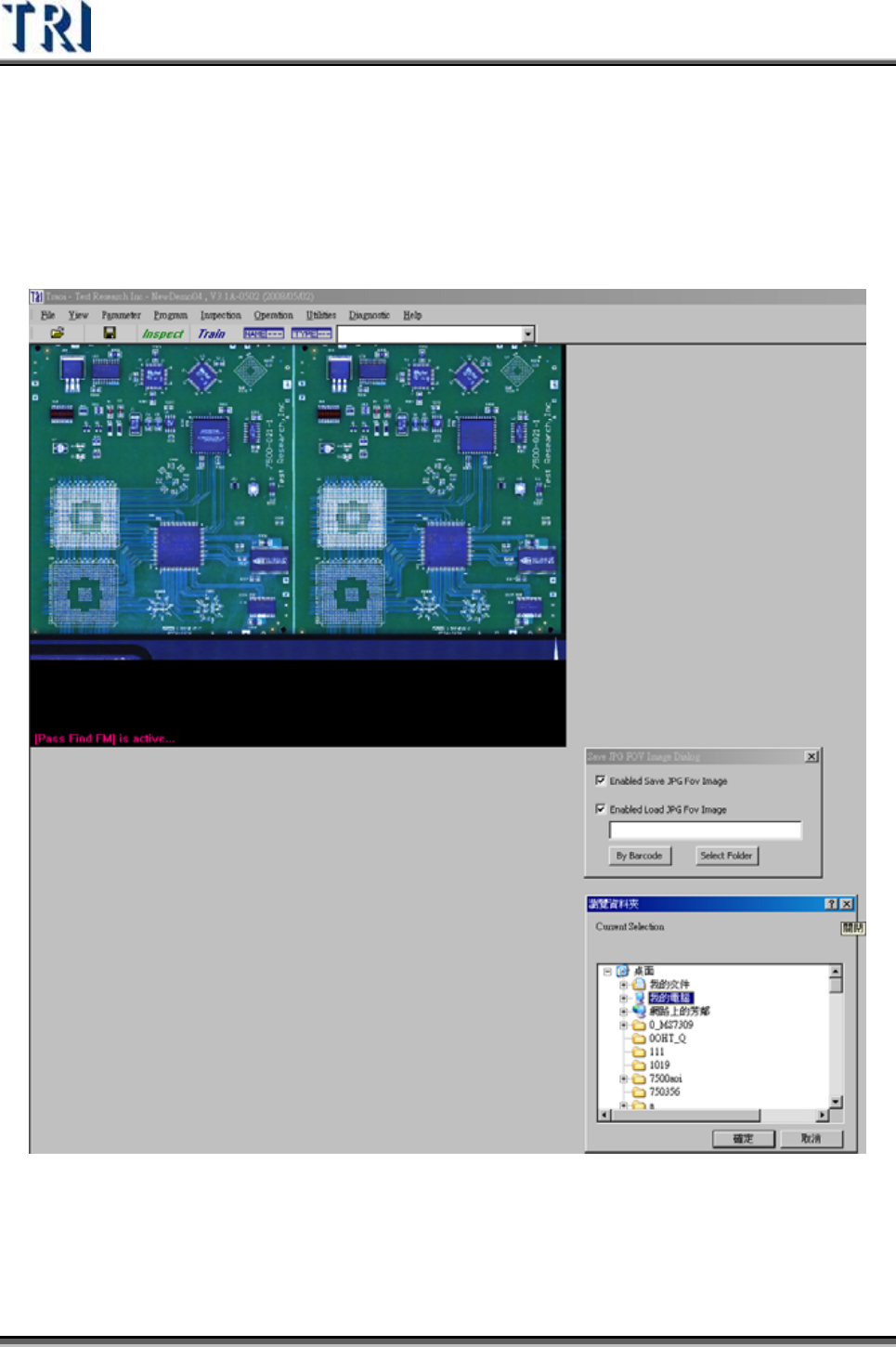

Select Folder：可選擇要載入的資料夾，檢測的影像會被儲存在和 pre同目錄下的
[jpgfovimage]資料夾內。
7.3 採用條碼機讀取員工証登入系統
7.3.1 環境限制
必須啟動 Login 的功能，請見 3.7.23。
必須使用[手動確認模式(Confirm-Pass Mode)]，請見 3.6.2。
必須在 NG Dialog 下才能 Login in/out。
7.3.2 操作流程
1) 先以[administrator]登入來新增使用者
