Test Research Inc.
TRI7500SeriesUserGuide–Software 35

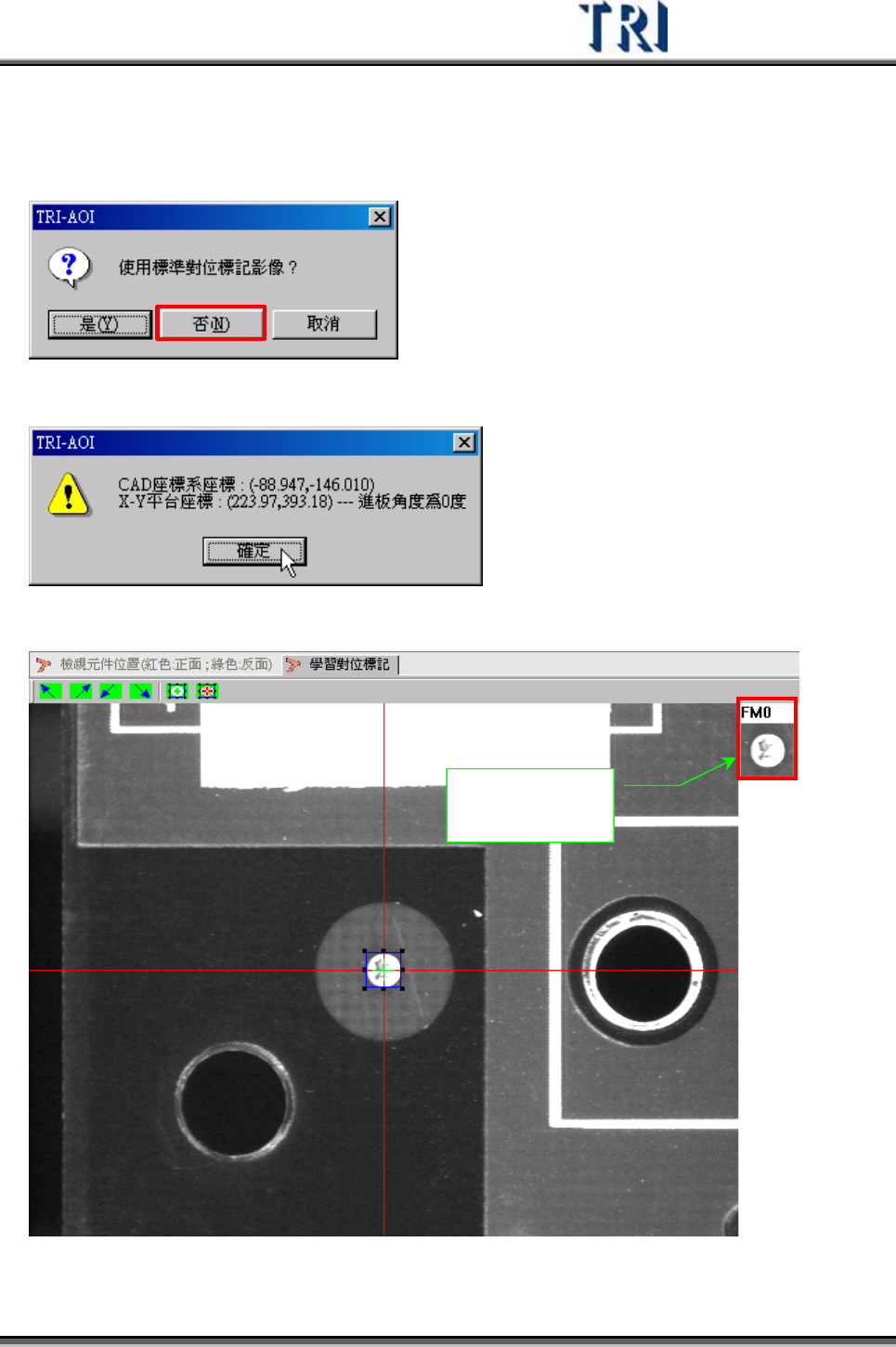

不使用標準對位標記影像
Step1. 選擇[否]
Step2. 出現視窗顯示標記點的座標，按[確定]
Step3. 系統將以目前抓取的影像作為標記點的標準影像
第一對位標記
點的影像
Test Research Inc.
36 TRI7500SeriesUserGuide–Software

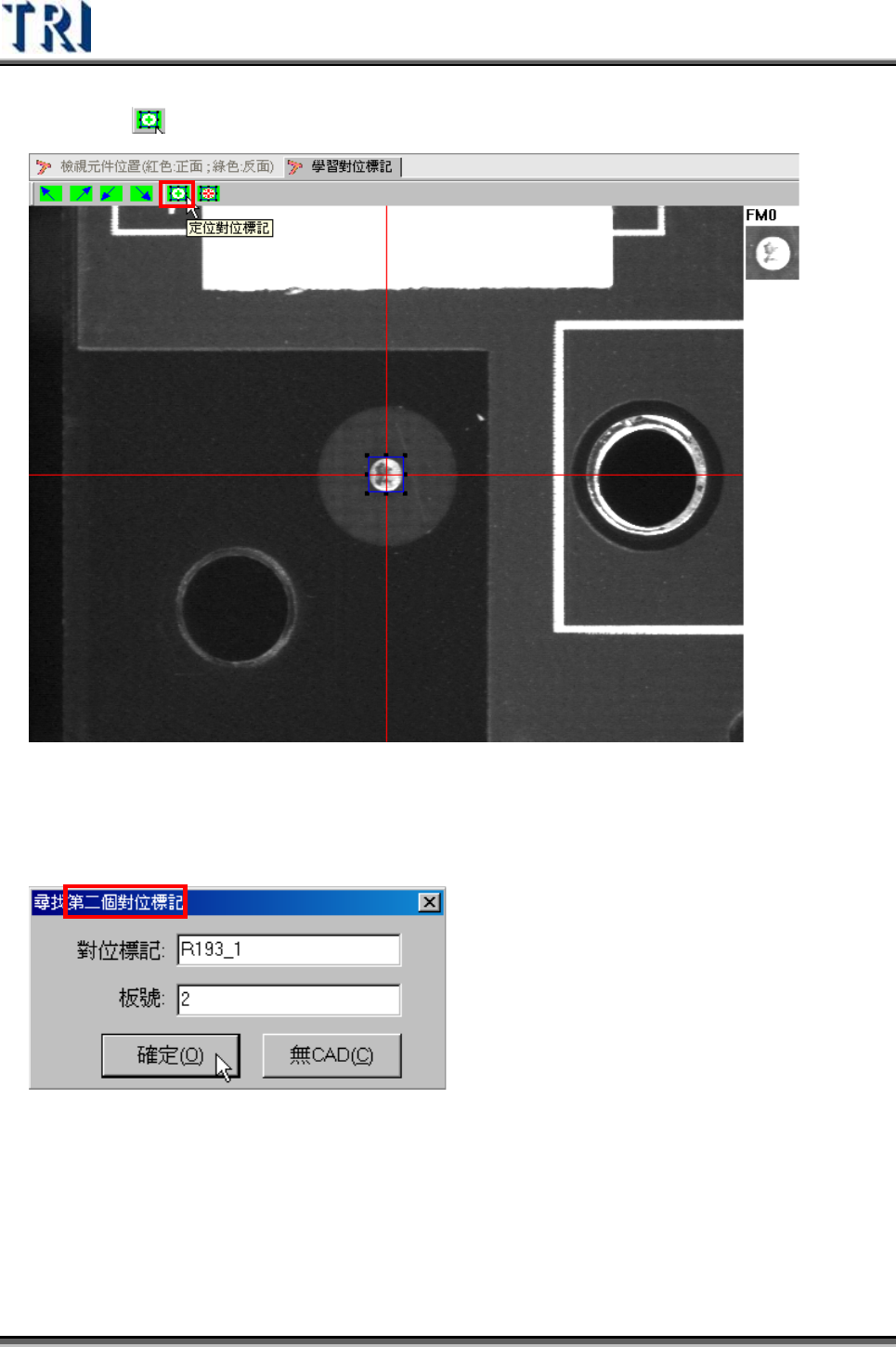

6) 按下[ 定位對位標記]按鈕，設定第二對位標記點
7) 輸入第二個對位標記點的名稱以及所在的板號，按[確定]。或按下[無 CAD]使用
手動尋找定位標記位置。
8) 設定第二對位標記點的燈光。若目前的燈光無法看清定位點的形狀，可按下[光
源設定按鈕]，會出現[光源控制編輯視窗]。選擇名稱為[Fiducial1]的燈光作調
整，直到合適定位標記點後，按下[儲存]按鈕，燈光即設定完成。
Test Research Inc.
TRI7500SeriesUserGuide–Software 37

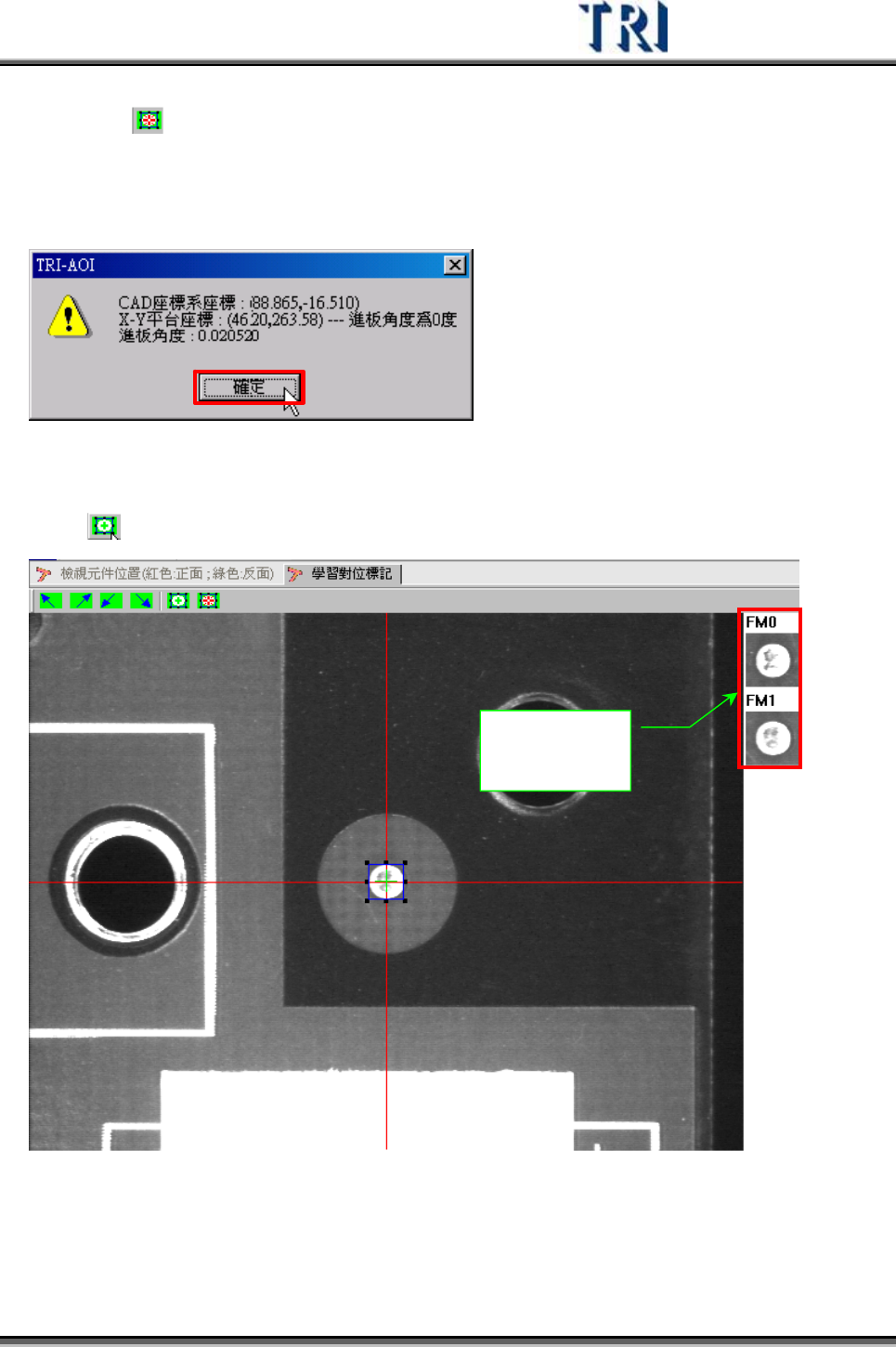

9) 按下[ 擷取對位標記]按鈕
10) 選擇是否使用標準對位標記影像
11) 出現視窗顯示第二標記點的座標，按[確定]
12) 完成的兩個標記點影像會顯示在畫面的右側。若對所學習的影像不滿意可以再按
[
定位對位標記]按鈕重複學習。
兩個標記點
的影像
