Test Research Inc. TRI 7500 Series User Gu ide – Software 37 9) 按下 [ 擷取對位標記 ] 按鈕 10) 選擇是否使用標準對位標記影像 11) 出現視窗顯示第二標記點的座標，按 [ 確定 ] 12) 完成的 兩 個標記點影像會顯示在畫面的右側。 若 對所學習的影像 不 滿意可以再按 [ 定位對位標記 ] 按鈕重複學習。 兩 個標記 點 的影像
Test Research Inc.
36 TRI7500SeriesUserGuide–Software
6) 按下[ 定位對位標記]按鈕，設定第二對位標記點
7) 輸入第二個對位標記點的名稱以及所在的板號，按[確定]。或按下[無 CAD]使用
手動尋找定位標記位置。
8) 設定第二對位標記點的燈光。若目前的燈光無法看清定位點的形狀，可按下[光
源設定按鈕]，會出現[光源控制編輯視窗]。選擇名稱為[Fiducial1]的燈光作調
整，直到合適定位標記點後，按下[儲存]按鈕，燈光即設定完成。
Test Research Inc.
TRI7500SeriesUserGuide–Software 37
9) 按下[ 擷取對位標記]按鈕
10) 選擇是否使用標準對位標記影像
11) 出現視窗顯示第二標記點的座標，按[確定]
12) 完成的兩個標記點影像會顯示在畫面的右側。若對所學習的影像不滿意可以再按
[
定位對位標記]按鈕重複學習。
兩個標記點
的影像
Test Research Inc.
38 TRI7500SeriesUserGuide–Software
13) 如果使用多標記點功能(註冊表中 MultiFM=1)，此時可以繼續增加標記點數量而
不會做標記點重複學習，目前數量最多可至 18個。
14) 按[下一步]
15) 出現關閉視窗訊息請按[確定]

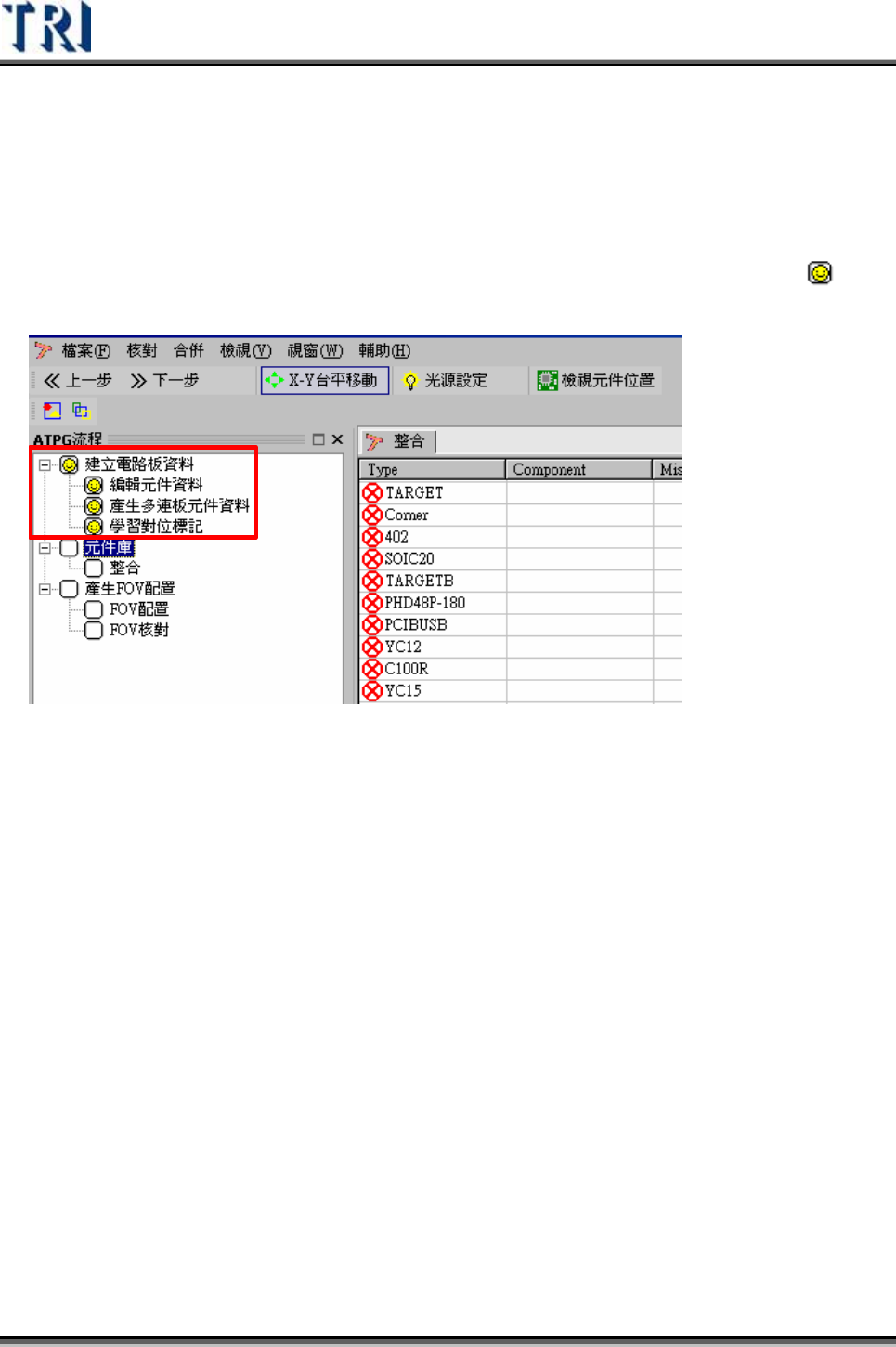

16) [建立電路板元件資料]之所有步驟已經完成，畫面上也已將完成之步驟畫上 作
記號。
2.6 編輯元件資料庫(Library)
此步驟是針對不同封裝類型(Type)的元件，建立其專屬的資料庫，其內容包跨產生所
需的檢測框、安排檢測框的大小及位置、設定各檢測框的參數，以及抓取所需標準影
像等等。所產生的元件資料庫將被儲存在[C:/AOI/TRI_USER_LIB]資料夾中。
