Test Research Inc. 478 TRI 7500 Series User Gu ide – Software Step4. 擷取大圖影像。 Step5. 擷取 FOV 影像，此步驟會依 Phase 數 將全部的 FOV 擷取下 來 。 若 2 Phase 會取二次，請 留 下足夠的硬碟空間。 Step6. 選擇要取的 Phase 。 Step7. 掃完後會出現對話框詢問是否要掃下一片。如果要掃多片請…
Test Research Inc.
TRI7500SeriesUserGuide–Software 477

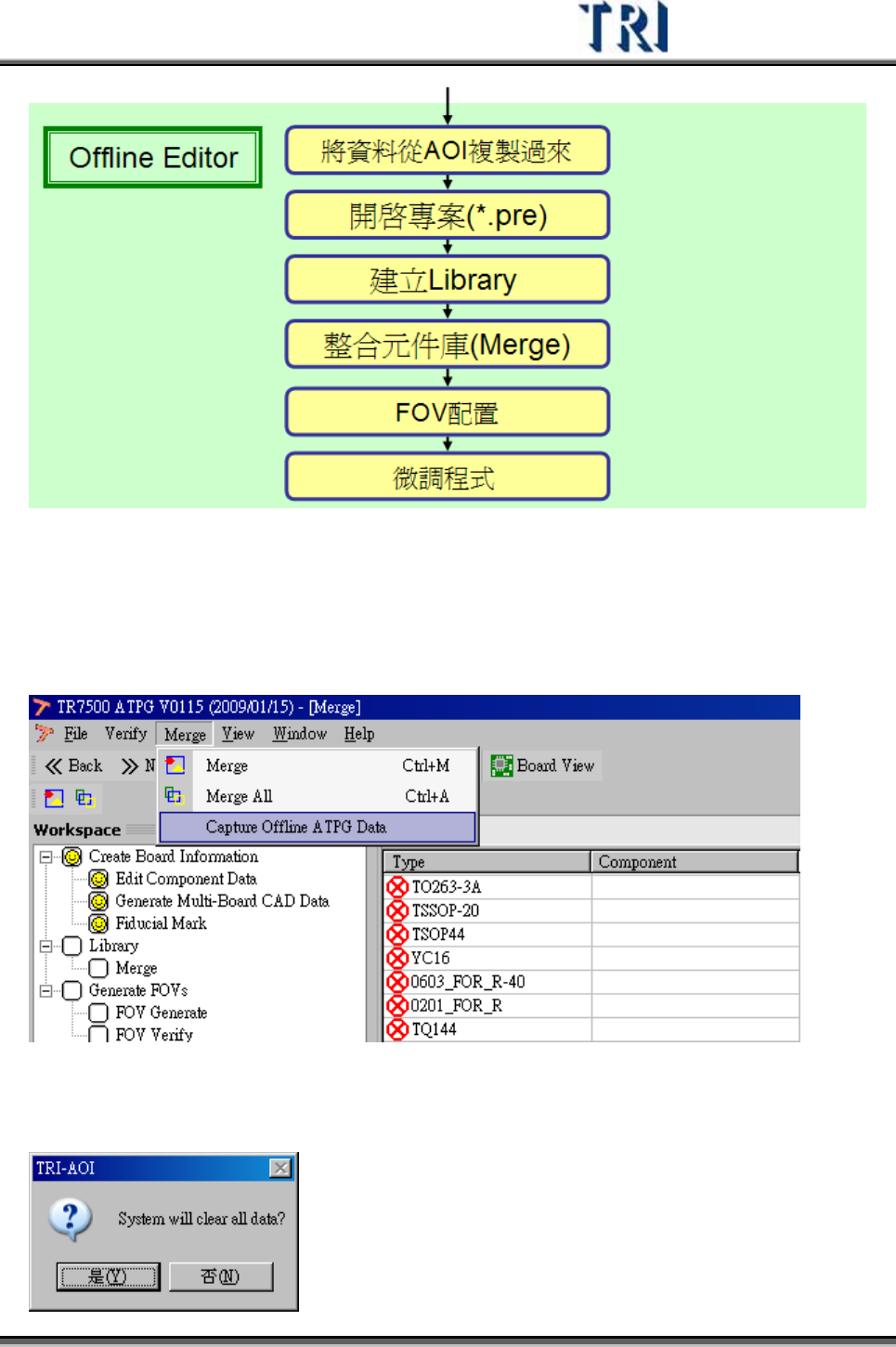

Step1. 在 AOI 上開啟新程式，用一般的方式製作程式直到 Fiducial Mark設定完
成。
Step2. 在 Merge 畫面中選擇[Merge/ Capture Offline ATPG Data]。
Step3. 系統會先將資料清除。
Test Research Inc.
478 TRI7500SeriesUserGuide–Software
Step4. 擷取大圖影像。
Step5. 擷取 FOV 影像，此步驟會依 Phase 數將全部的 FOV擷取下來。若 2 Phase
會取二次，請留下足夠的硬碟空間。
Step6. 選擇要取的 Phase。
Step7. 掃完後會出現對話框詢問是否要掃下一片。如果要掃多片請手動退板再放入
下一片板，放完板後請選[是]，如不掃就選[否]。
Test Research Inc.
TRI7500SeriesUserGuide–Software 479
以上為 AOI 機台上的操作
Step8. 將專案(*.pre)所在的整個資料夾複製到遠端編輯站機台上。
Step9. 開啟專案
Step10. 建立 Library。
1. 點選元件，系統會先拼出 FOV大小的圖。
2. 如果圖不夠大，可使用[Tool/ Offline ATPG Editor/ Set body size in map]
功能來設定 Body 的大小及拼圖範圍。
