Test Research Inc.

 TRI7500SeriesUserGuide–Software 489

9.4.3.2 在學習視窗(Train Dialog)

1) 按下[Train]按鈕進入學習視窗。

2) 點選想要知道結果的一個檢測框。

3) 按下滑鼠右鍵，並選擇[檢視\顯示檢測資料統計圖表]，即可以看到此檢測框所有

檢測結果(最近的 1000 筆)。

4) 可直接在此視窗改變檢測框的搜尋範圍(SearchRange)、比對條件(PassLevel)，

或是增加代料影像。

Test Research Inc.

490 TRI7500SeriesUserGuide–Software

附錄一燈光補償

1) 燈光補償功能(Lighting Compensation)

此功能可對於攝影機以軟體進行亮度的補償。補償標準為當燈光設定為 60mA，全區

亮度 128 時，灰卡影像的灰階值補償至 150。

Step1. 按下[開始/執行/ 輸入“regedit”]開啟登錄檔檔案。選擇路徑

[HKEY_LOCAL_MACHINE\HKEY_LOCAL_MACHINE\SOFTWARE\TRI]。

檢查此目錄下是否有一名稱為[LightingCompensation]的 DWORD 變數。如

果沒有的話可自行增加，或執行一次 AOI 主程式後系統會自動產生此變數。

Step2. 設定[LightingCompensation]的值為 1 表示系統可以執行燈光補償動作，若設

定為 0則表示系統不執行此動作。

Step3. 第一次執行燈光補償功能後，系統會自動產生 3 個變數：

[CenteralGrayRGB0]、[CenteralGrayRGB1]及[CenteralGrayRGB2]來指定

TopView 攝影機的光源補償目標 R、G、B灰階值。

Test Research Inc.

 TRI7500SeriesUserGuide–Software 491

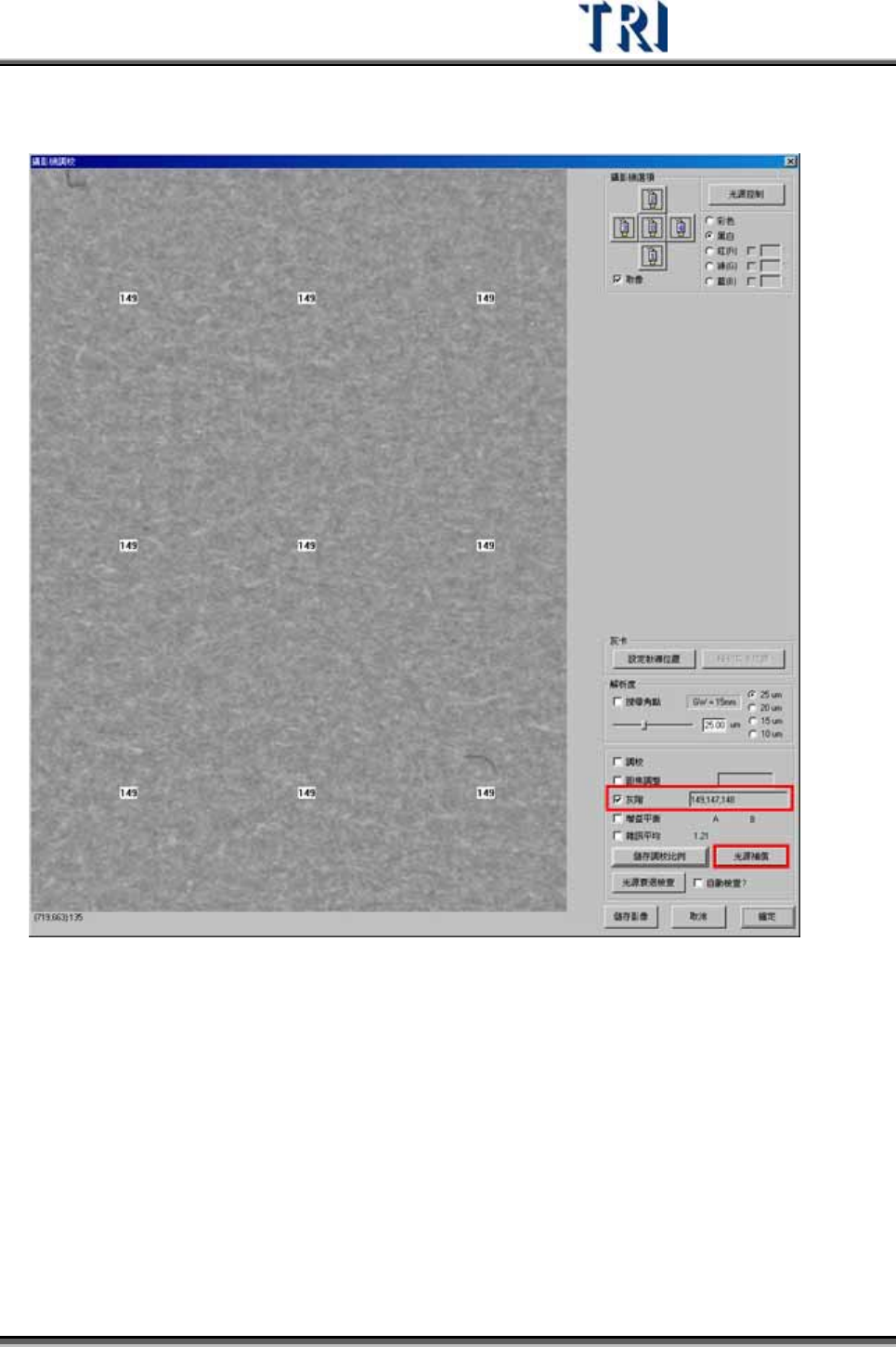

Step4. 開啟 AOI 主程式且進入[Utilities/Camera Alignment]視窗。

Step5. 移動 X-Y table 使得攝影機位置位於灰卡的正上方，或按[移到灰卡位置]按鈕

亦可。

Step6. 勾選[灰階(Gray Level)]選項，系統即會顯示出目前影像的灰階值。燈光需設

定為 60mA，全區亮度 128。

Step7. 按下[光源補償(Lighting Balance)]按鈕，並輸入密碼[7100]，系統即開始進行

燈光補償的動作。(注意事項：請確認五部攝影機擷取的影像均落在灰卡範圍

之內)。
