Test Research Inc.
40 TRI7500SeriesUserGuide–Software

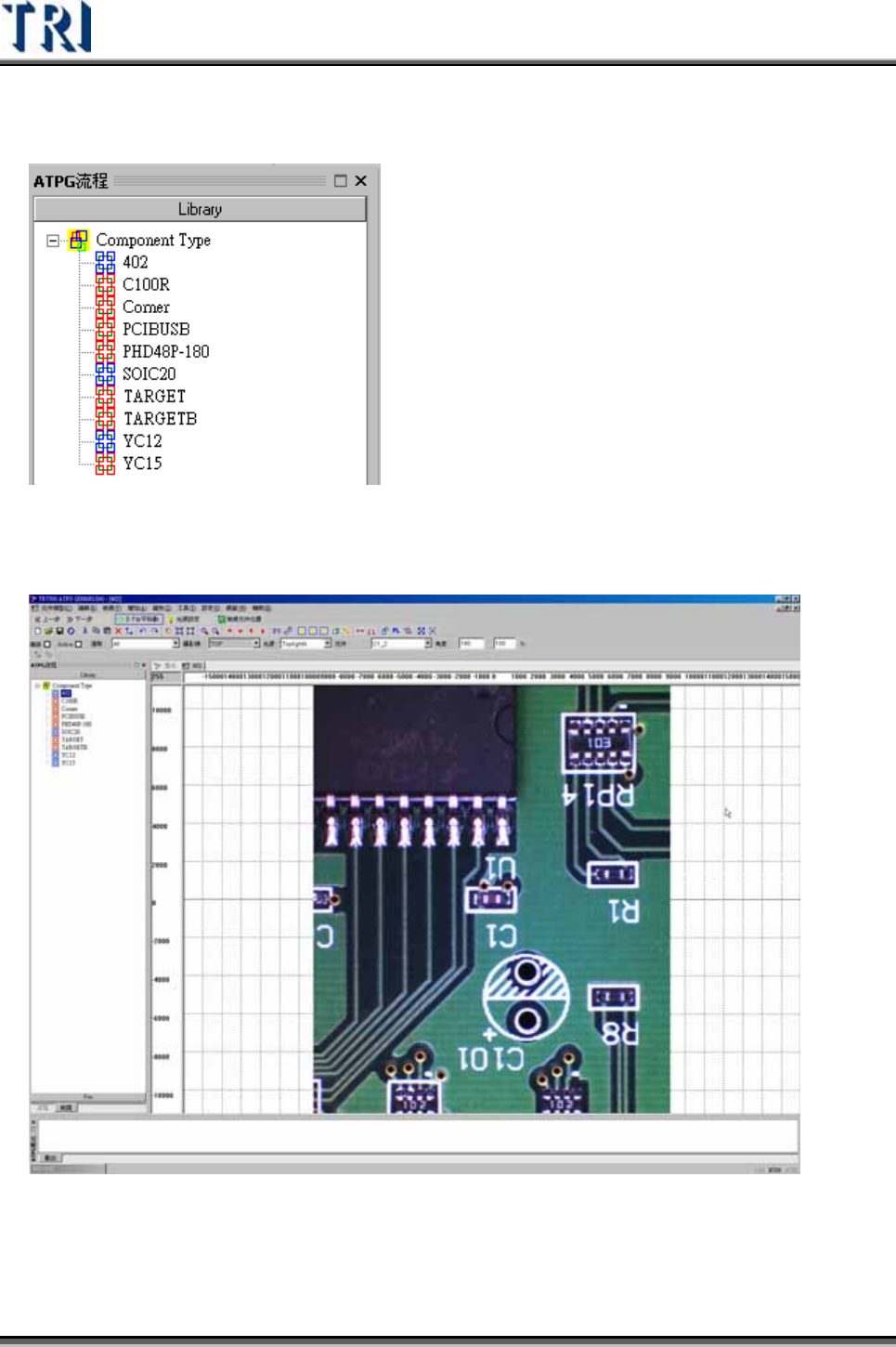

3) 所列出的類型中，藍色記號表示系統中已經儲存有元件資料庫，紅色記號表示此
類型之資料庫尚未建立。
4) 在列表上以滑鼠左鍵點選後，可以編輯或檢視該類型元件之資料庫
Test Research Inc.
TRI7500SeriesUserGuide–Software 41
5) 資料庫建立方式之詳細說明請參閱 4.9。
6) 若所有所需之元件之資料庫皆已完成，則可以將視窗關閉跳回[流程]頁籤中之[整
合]步驟。
2.7 整合元件庫
此步驟是對於此電路板上所有的元件，套用其所屬種類的元件資料庫。

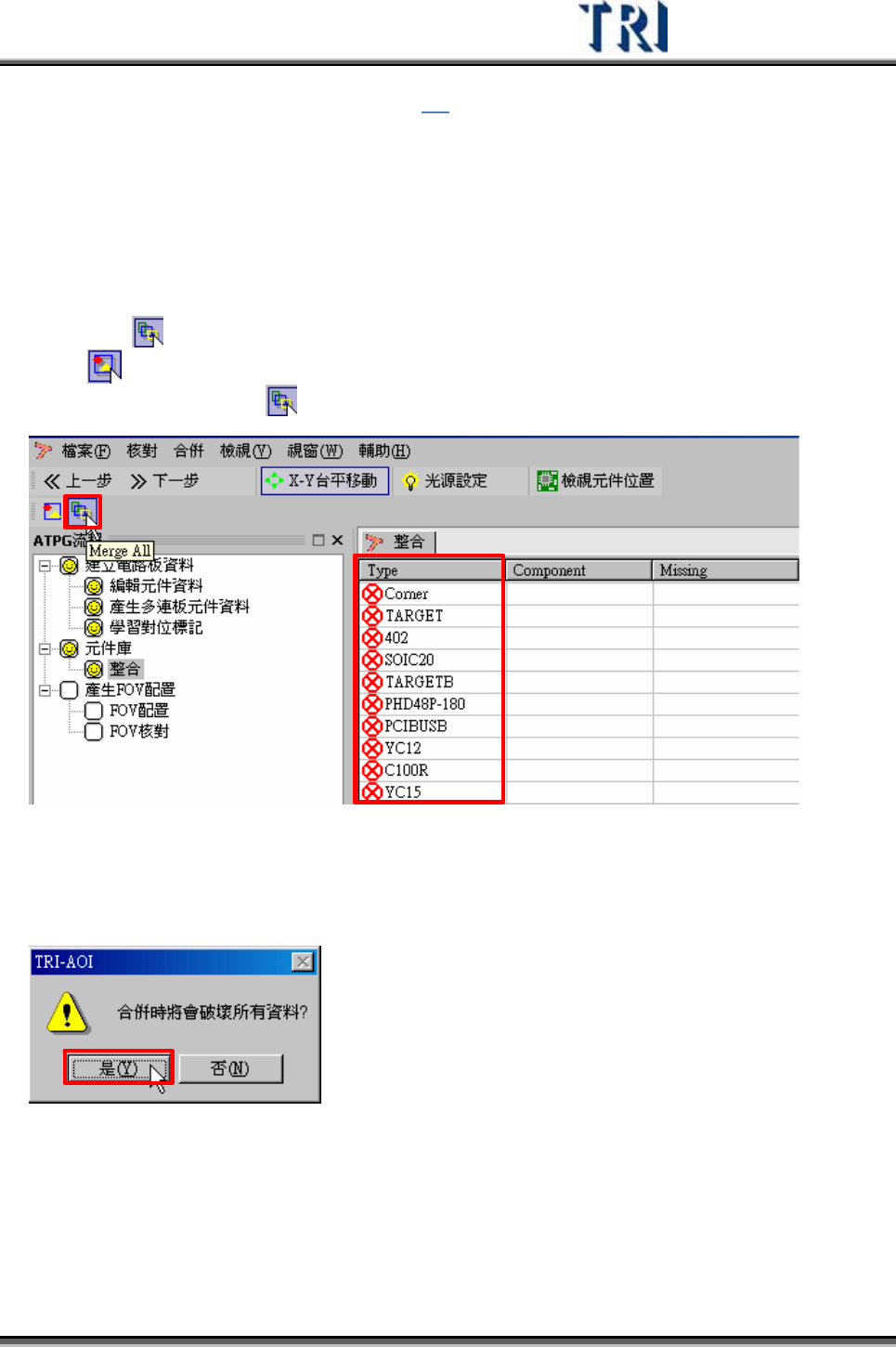

1) 按下[ Merge All]按鈕，表示所有類型的資料庫都要整合進程式中，若按下
[ Merge Component Type]按鈕表示只針對右方所選取的元件種類作整合，一
般的情況都是使用[ Merge All]按鈕整合全部。
2) 出現警告視窗，表示若重新進行整合步驟將會覆蓋原先資料，請按下[是]。若按
下[否]，表示將此動作取消。
Test Research Inc.
42 TRI7500SeriesUserGuide–Software

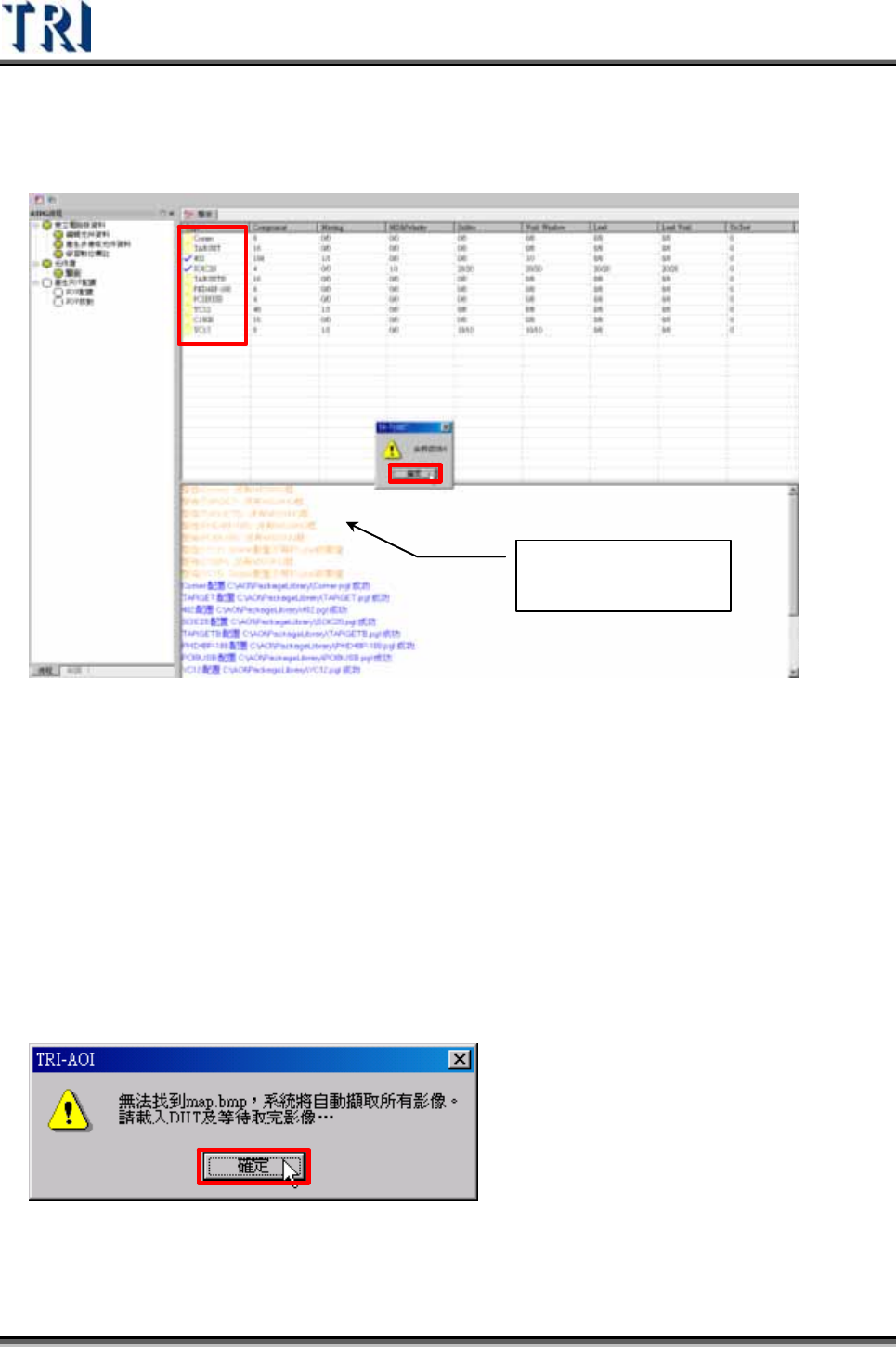

3) 整合成功，請按[確定]，在整合的步驟中系統會自行計算元件資料庫的配置邏
輯，若有問題會在下方警告區域顯示詳細內容，且上方元件種類前也會有小型圖
示顯示，藍色代表成功，黃色代表警告。
警告區域，顯示整
合的情況
4) 完成後請按[下一步]
2.8 FOV(Field of View)配置
此步驟是根據元件資料庫整合後的資料，將整片電路板做取像區域的配置，未來程式
就根據這些區域影像來作檢測。
1) 若本程式尚未抓取電路板的完整圖形，即在本程式相同資料夾中沒有[Map.bmp]
檔案的話，系統會先詢問是否要先掃描大圖，請按下[確定]。
