TRI7500SeriesUserGuide–Software 517
附錄 4 MICRO SCAN MS-3 BARCODE READER
1 Micro Scan 硬體安裝步驟

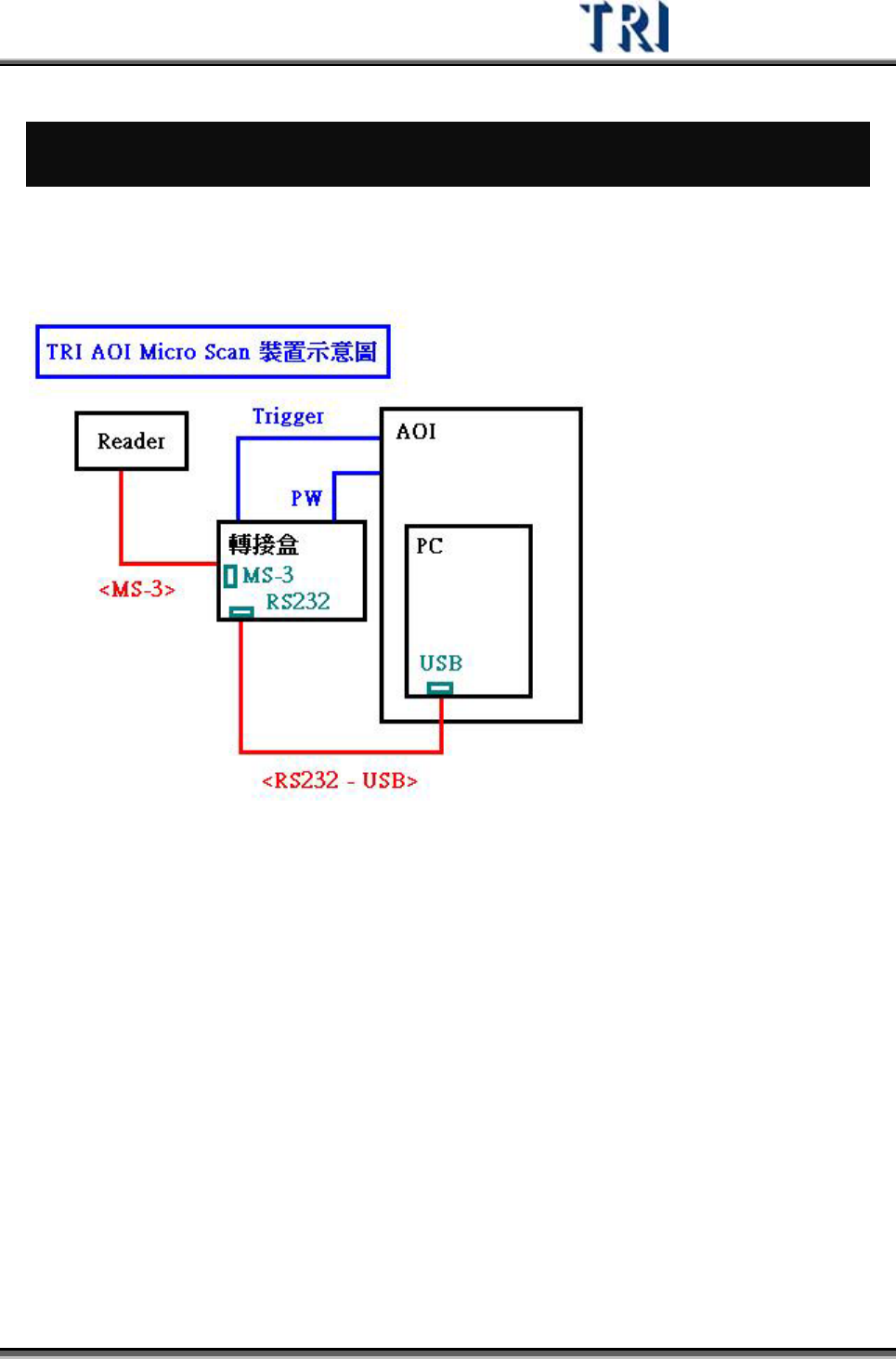

Micro Scan MS-3 需要透過轉接盒與 AOI 機台連接
RS232 通訊埠使用 SICK 的連接埠（COM3）

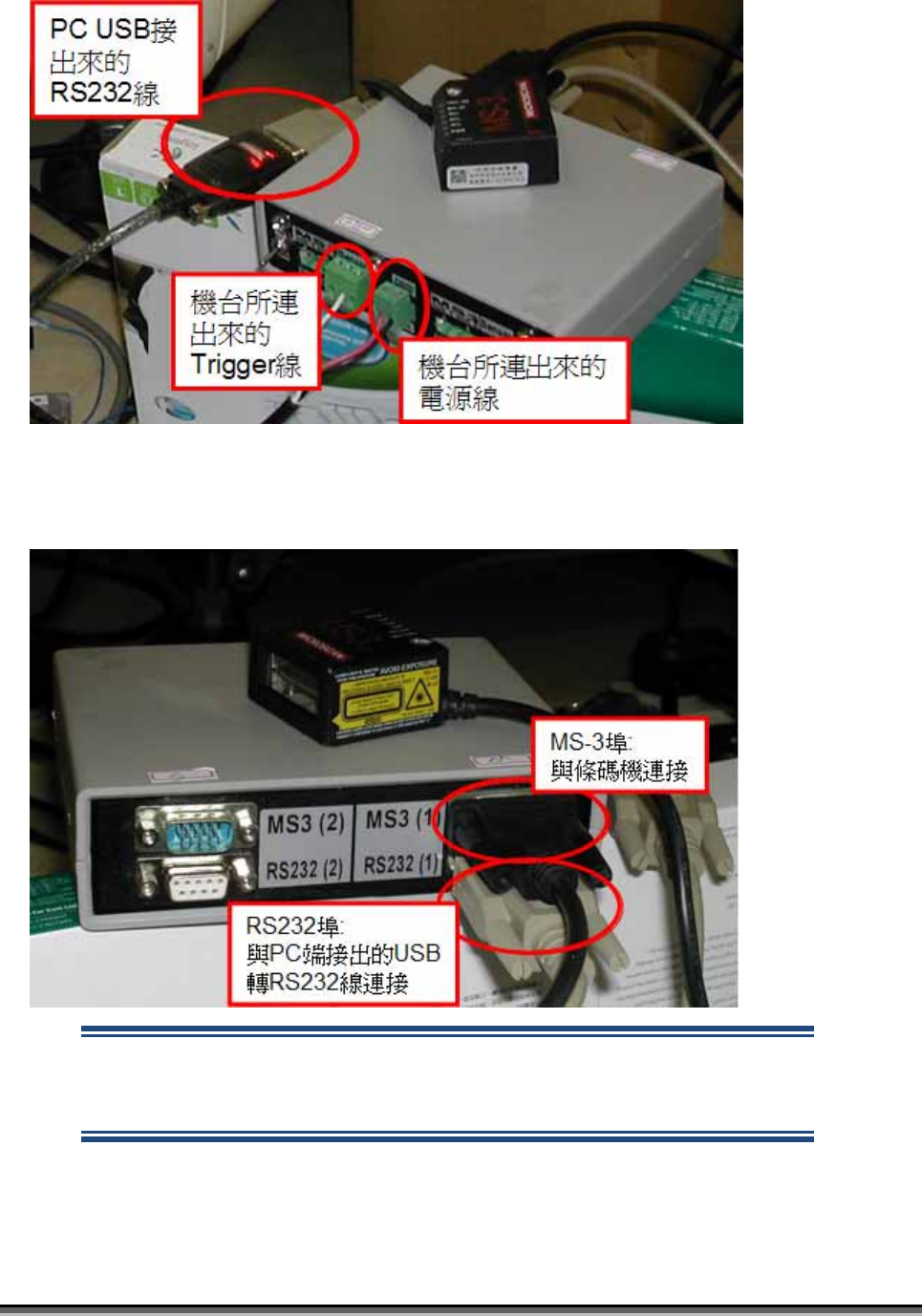

正面接線方式 (與 AOI機台的連接方式)
518 TR7600UserGuide–Software
反面接線方式 (與解碼器的連接方式)
注意
a. 確認連接線路都已經連接完成後，才可插上電源
b. 在拔除連接線路前，必須先關閉電源
Test Research Inc.
TRI7500SeriesUserGuide–Software 519
2 Micro Scan 軟體安裝步驟
1) 安裝 ESP 軟體 (Easy Setup Program)，此軟體也可以在右邊網站中下載
(http://www.microscan.com/downloadcenter)
2) 按 Next 直到安裝結束。
3) 安裝完成後，桌面會出現捷徑如下圖。
