Test Research Inc.
58 TRI7500SeriesUserGuide–Software
3.2 檢視(View)
勾選表示開啟工具列表
勾選表示顯示狀態列
顯示結果對話視窗並顯示最後的統計結果
設定程式以作業系統的語言顯示
設定程式以英文顯示
Test Research Inc.
TRI7500SeriesUserGuide–Software 59

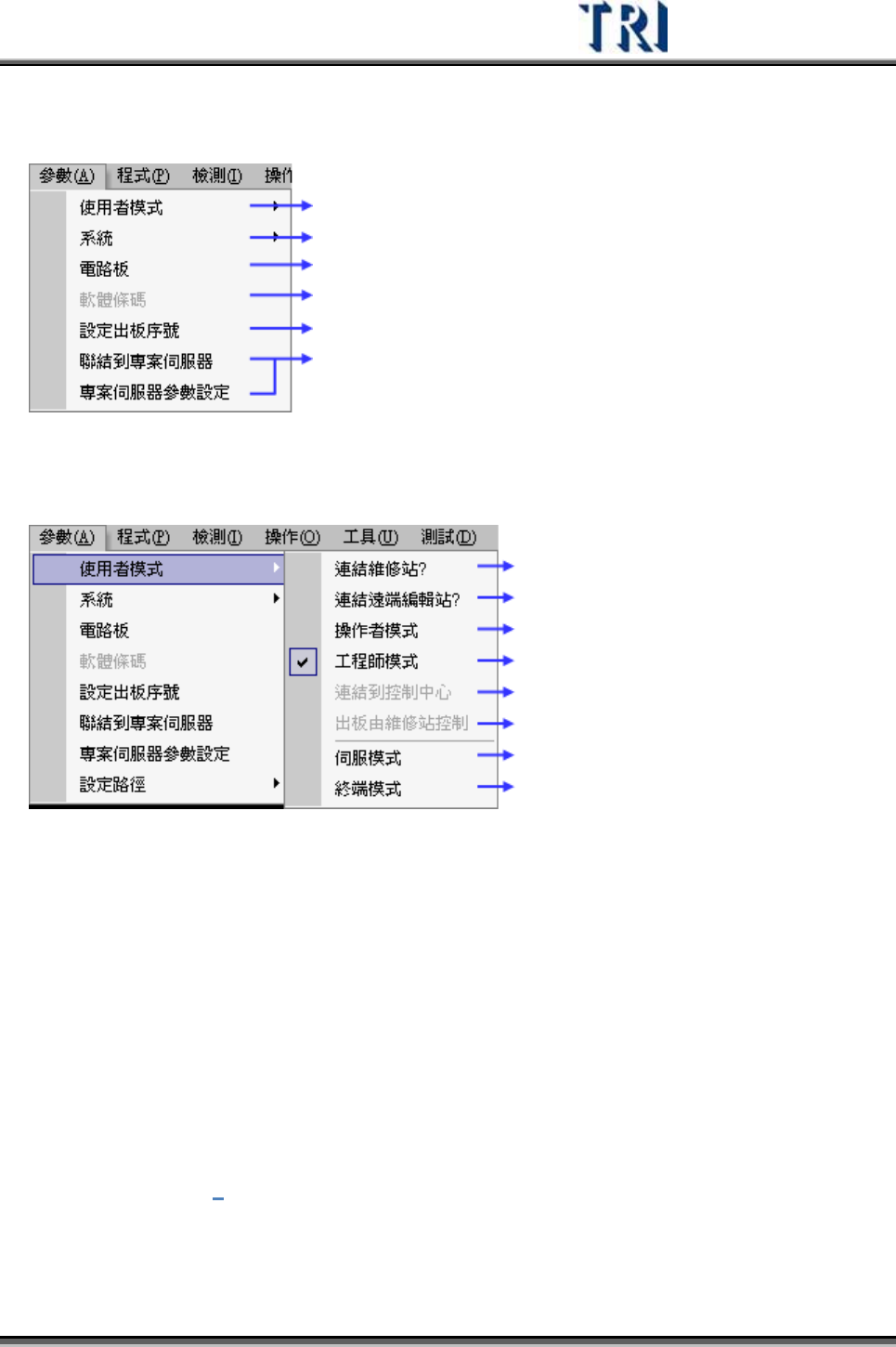

3.3 參數(Parameter)
關於使用者模式設定及是否連結維修站
設定系統出現警示的狀態
關於此電路板的參數設定
軟體讀取條碼功能
定義電路板流水號
當安裝有專案伺服器系統時，可利用本功能統一控管所有
機台上的專案程式(Project)。
3.3.1 使用者模式(USER MODE)
檢測結果傳送至維修站
檢測結果傳送至遠端編輯站
使用操作者模式
使用工程師模式
使用控制中心確認模式
需等維修站確認待測板後再出板
設定本機台為伺服模式
設定本機台為終端模式
3.3.1.1 連結維修站?(Link to Repair Station?)
勾選表示需將機台之檢測結果傳送至維修站，若與維修站之連線中斷時，檢測結果將
暫存在本電腦之[C:\AOI_Repair_Data]資料夾中，待連線恢復時再將資料傳到維修
站。
3.3.1.2 連結遠端編輯站?(Link to Offline Editor?)
勾選表示需將機台之檢測結果與遠端編輯站連結。若在登錄檔中設定參數[Offline=1]
時，表示機器作為遠端編輯站使用，此時這個選項會顯示為[連線到主機?]。遠端編輯
站詳細功能請參閱 9。
Test Research Inc.
60 TRI7500SeriesUserGuide–Software
3.3.1.3 操作者模式(Operator Mode)/工程師模式(Engineer Mode)
[操作者模式]與[工程師模式]需擇一使用，程式開啟時之模式會與前一次的設定相同。
[操作者模式]之使用者沒有編輯程式的權限，僅能進行[開啟程式]與[開始檢測]等較簡
單之步驟。若要切換至[工程師模式]需先輸入密碼，密碼預設值為[7100]。
3.3.1.4 連結到控制中心(Link to Control Center)
啟動表示開啟控制中心功能。本功能開啟後，當 AOI 機台檢測結果為 PASS，待測板
會直接流出停板機後出板。若為 FAIL，檢測板則會停在停板機，等待維修站進行確認
動作。詳細設定請參考[Control Center 架設說明文件]。
3.3.1.5 RS Confirm One by One
開啟本功能後，AOI 需等到前一片的板子已被人員覆判完成後，才進行出板動作，並
進行下一片板子的檢測。勾選表示開啟本功能。
功能啟動前必須要先勾選[連結維修站?]，表示與維修站進行連結。
此功能啟動後，待測板檢測完畢後不會直接出板，除非滿足以下任一條件：
z 維修站送出出板訊號 (檔案名稱為 onebyone.txt)
z 按下[ESC]
流程說明
1) 第一片板子進板檢測，檢完後 AOI 抓到由維修站送出的[onebyone.txt]檔案 (維修
站在啟動此功能時會先產生此檔)。
2) 讀檔成功後，系統刪除[onebyone.txt]檔，且將第一片板子送出至維修站。
3) 操作人員拿出第一片板檢視，對照維修站畫面，此時第二片板送入 AOI，隨即開
始檢測。
4) 若第二片檢測完成之後，操作人員還沒覆判完第一片板子，AOI 會進入等待狀態
(此時螢幕會出現訊息)，待操作人員覆判完第一片後，維修站會送出出板訊號，
AOI 收到之後會解除等待狀態，第二片板隨即出板。
5) 以下類推
