Test Research Inc.
TRI7500SeriesUserGuide–Software 67

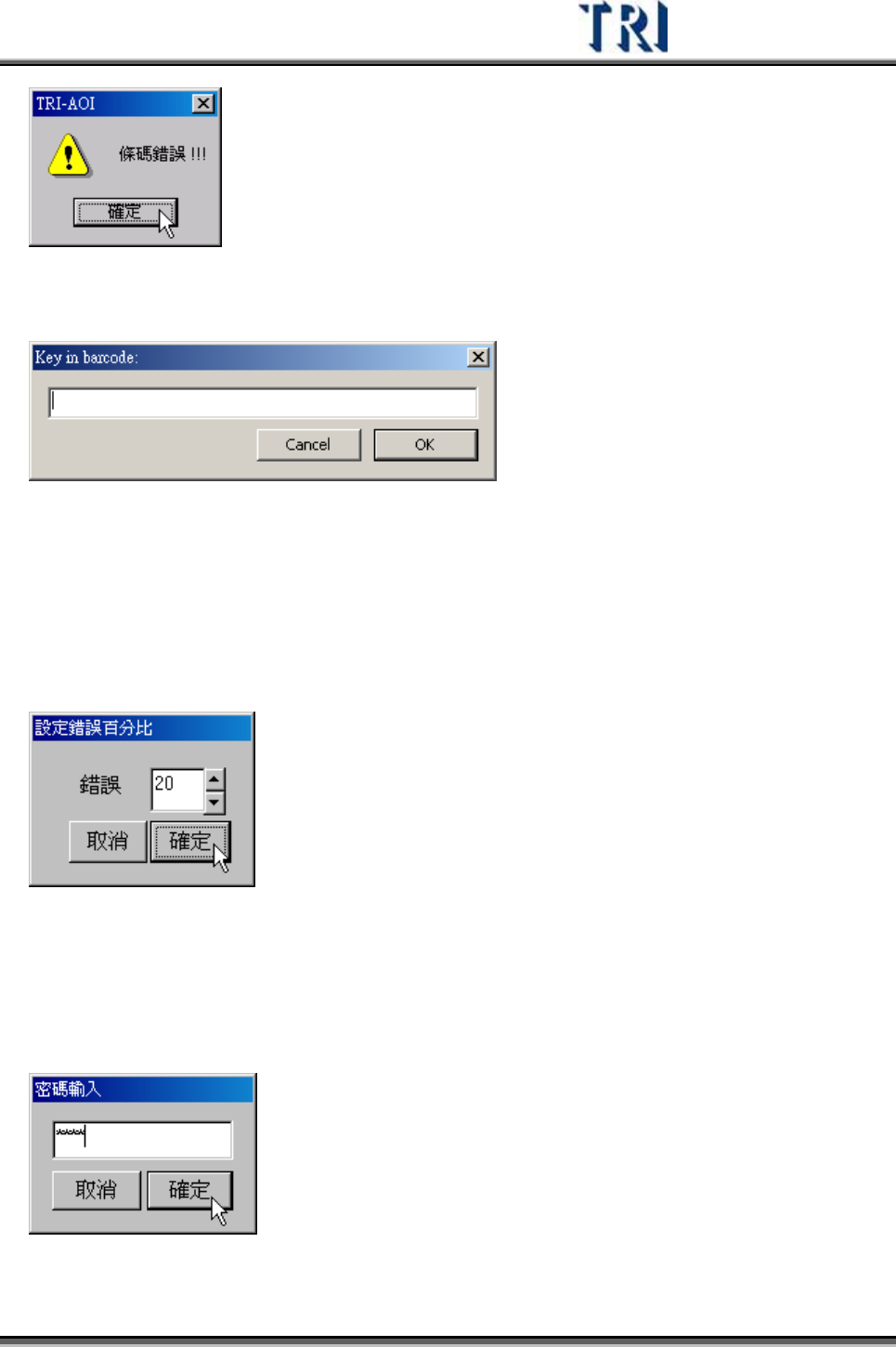

若本機種只需讀取一組條碼，會出現輸入條碼的畫面，可在此處以手動鍵入條碼號
碼。
3.3.2.4 當 Abnormal Fail_board Rate 停機(Halt Mahchine When Abnormal
Fail_board Rate)
當有缺點的電路板數超過指定比率時，機器之動作停止並發出警告訊息。
設定視窗
3.3.2.5 轉換 pass/Fail 輸出訊號(Inverse Pass/Fail Output Signal)
Port 2 的黃白端訊號切換，若原本[通過]之輸出訊號為[短路]而[缺點]的訊號為[開路]，
切換後短路與開路的訊號會相反。密碼為 7100。
Test Research Inc.
68 TRI7500SeriesUserGuide–Software

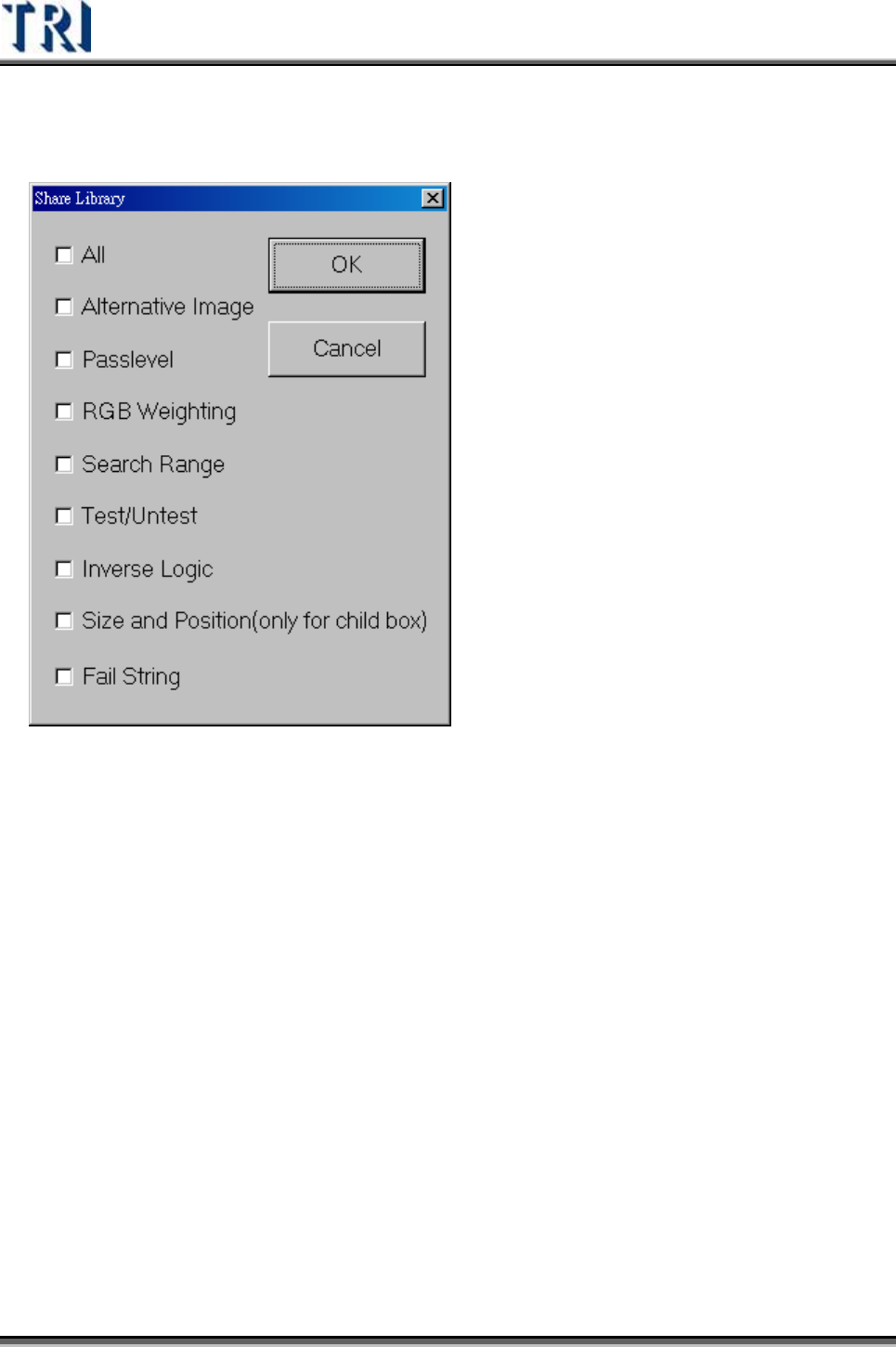

3.3.2.6 設定共享元件資料庫項目(Set Share Library Item)
啟動本功能時，代料影像可與所有 Project 共用。
1) Alternative Image
新增代料影像－當使用者在 Project 新增代料影像時，軟體會出現一個視窗，詢問
是否要將本操作設定到 Library。若勾選，則代料影像除了存入 Project之外，也會
存入 Library，即可被其它 Project共享，此代料影像即為 Global 代料影像；若無勾
選，則代料影像只存在該 Project，此代料影像為 Local代料影像。
刪除代料影像－當使用者在 Project 刪除代料影像時，軟體會出現一個視窗，詢問
是否要將本操作設定到 Library。若勾選，則代料影像除了刪除自 Project之外，也
在刪除自 Library；若無勾選，則代料影像只會刪除自 Project。
載入 Project 自動更新代料影像－當使用者載入一個 Project，軟體會自動比對
Project 內現有代料影像與 Library 內的差異並自動更新 Project內的 Global 代料影
像與 Library 內的代料影像一致。
實例說明
表格 1 有網底的文字為 Global 代料影像
Test Research Inc.
TRI7500SeriesUserGuide–Software 69
Project A Project B Library
代料影像 1 代料影像 1 代料影像 1
代料影像 2 代料影像 3 代料影像 2
代料影像 3 代料影像 4
在上表中，ProjectA 的代料影像 1與代料影像 2 在 Library 中皆有，所以這兩個代料影
像屬於 Global代料影像，而代料影像 3 則屬於 ProjectA 的 Local代料影像。同理
ProjectB 的 Global代料影像只有代料影像 1，而代料影像 3 與代料影像 4則屬於
ProjectB 的 Local代料影像。
接著下面所有操作皆在啟動[代料影像可被其它 Project 共享]模式下進行。
在 ProjectA 中加入一個代料影像（即下表的代料影像 5），將獲得詢問是否也要加到
Library 中，使得該代料影像為 Global代料影像，若選則是，則得到下表的結果。
表格 2
Project A Project B Library
代料影像 1 代料影像 1 代料影像 1
代料影像 2 代料影像 3 代料影像 2
代料影像 3 代料影像 4 代料影像 5
代料影像 5
關閉 ProjectA，並打開 ProjectB，則 ProjectB 的代料影像會從 Library獲得更新如下
表的結果。
表格 3
Project A Project B Library
代料影像 1 代料影像 1 代料影像 1
代料影像 2 代料影像 3 代料影像 2
代料影像 3 代料影像 4 代料影像 5
代料影像 5 代料影像 5
依據上表的結果，再從 ProjectB 中刪除代料影像 1，會獲得詢問是否也要刪除 Library
之中相應的代料影像，若選則是，則得到下表的結果。
