Test Research Inc. TRI 7500 Series User Gu ide – Software 75 Enable handy barcode pre-scan function – 本功能只有設定在使用手持式條碼機時 才有作用。勾選表示使用者可在 讀 取條碼對話框未出現之前，預先掃描一筆條碼資 料 ，在下一片檢測時直接帶出作為下一筆檢測的條碼。 電 路 板上條碼 數 (Barco…
Test Research Inc.
74 TRI7500SeriesUserGuide–Software
Step3. 在希望改變順序的 Board 方塊按下右鍵，就會跳出對話框，讓使用者手動填
入。手動 Key In 的條碼順序值 是不可以超過 預計輸入的條碼數量，例如使
用者設定欲讀的條碼數為 4，但是手動輸入為 5，就會跳出警示視窗
Skip board out when barcode fail – 勾選表示當條碼讀取失敗時，待測板會立即出
板，不進行檢測。
Test Research Inc.
TRI7500SeriesUserGuide–Software 75
Enable handy barcode pre-scan function – 本功能只有設定在使用手持式條碼機時
才有作用。勾選表示使用者可在讀取條碼對話框未出現之前，預先掃描一筆條碼資
料，在下一片檢測時直接帶出作為下一筆檢測的條碼。
電路板上條碼數(Barcode count in one panel) – 輸入本片電路板上需讀取的條碼總
數
啟動讀取單一條碼帶出多條碼功能(Assign multi-barcode by reading one
barcode) – 勾選表示在多連板上，當條碼號碼有規則性時，可以只讀取一個單板條

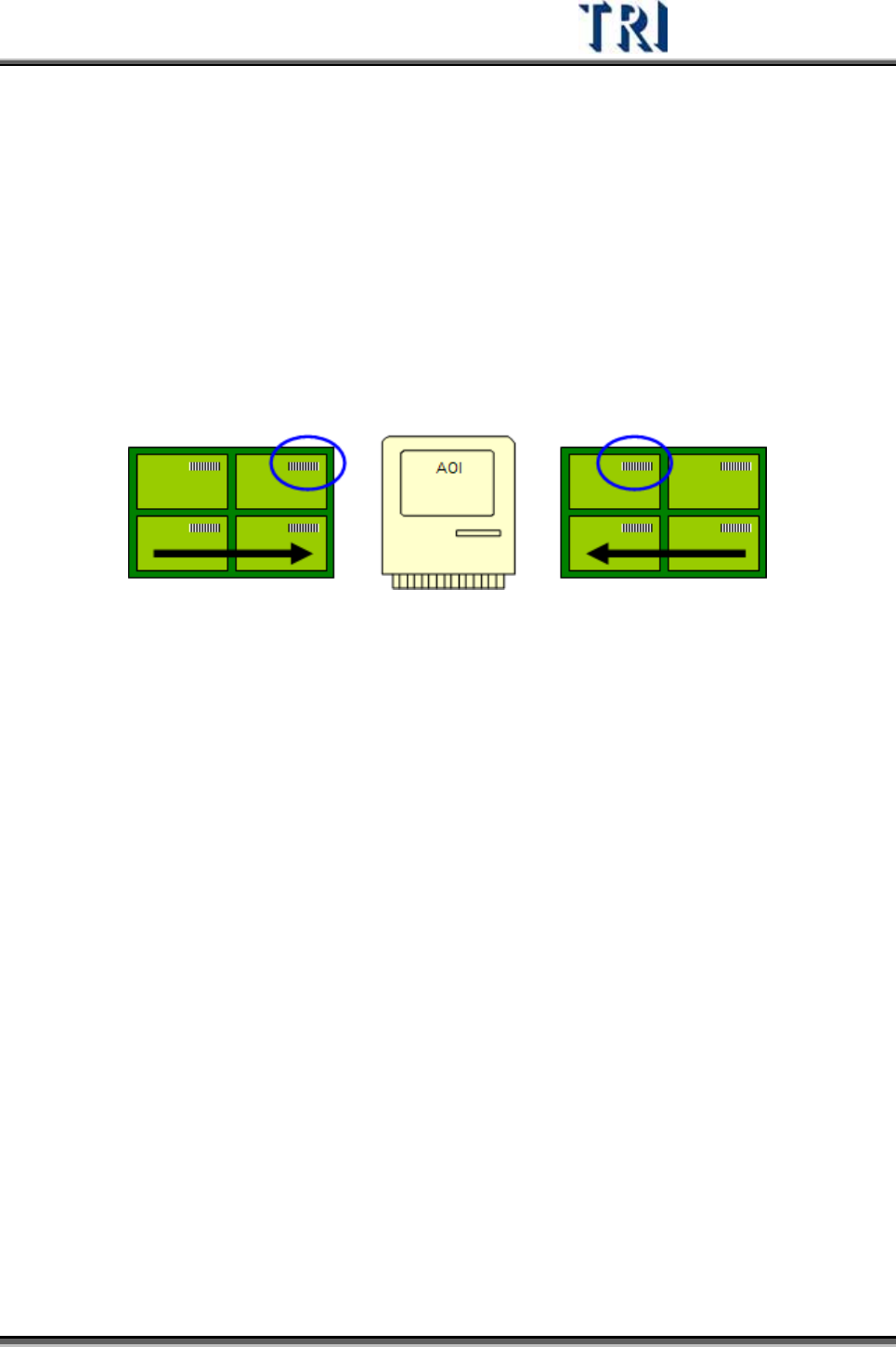

碼後，系統自動帶出其他片單板的條碼資訊。若從左邊進板，則須以條碼機讀取右
上角板子的條碼，若從右邊進板，則須以條碼機讀取左上角板子的條碼。要使用此
功能還需先設定多條碼編排方式。
多條碼編排(Multi Barcode Layout) – 若在[電路板上條碼數]的值大於 1，按下此按
鈕可以進入條碼編排的畫面。
z 進板方向(Panel input direction) – 設定進板方向為從左進或從右邊進板。
z Manual Setting
Set Barcode Manually–手動設定條碼編排方式
Use Double Digits as Board Index –將讀取條碼的末兩碼去除
Change Barcode –手動輸入每個板子的條碼尾數號，相關應用請見下一章節
[多條碼編輯相關應用]。
z 十進位/十六進位/36digit(Decimal/Hex./36digit) – 設定所讀取條碼的進位方式。
z 啟動設定字串前置固定字元(Enable Setup Prefix Characters)/設定字串最後變化
字元數(Set Last Variable Number of Characters) – 勾選本選項表示，自動帶出
條碼的進位位數僅依所設定字串最後變化字元數近位。即若[字串最後變化字元
數]為 5 時，表示系統只會對於最後五碼計算自動帶出條碼的號碼。

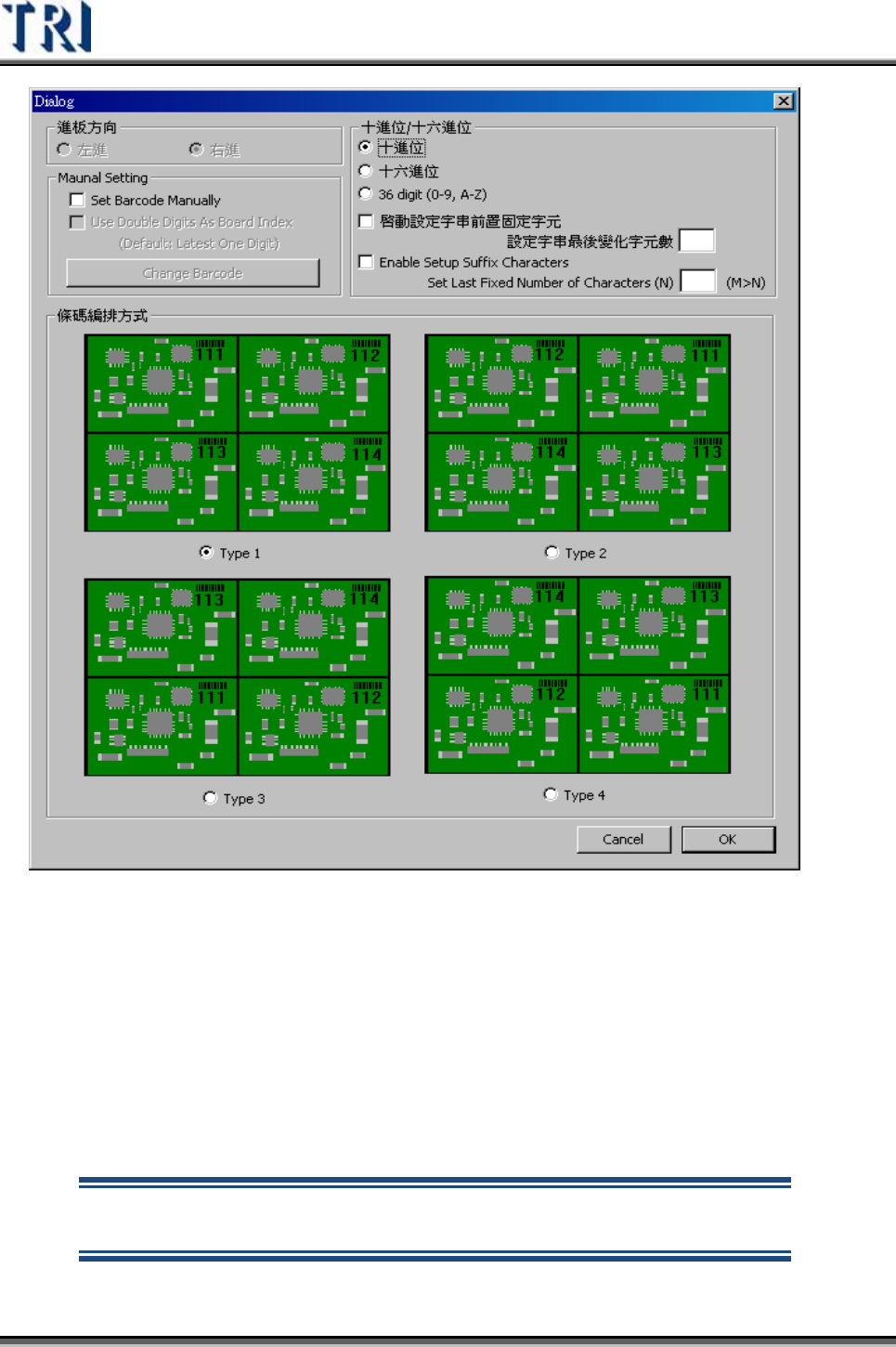

z 條碼編排方式(Barcode layout) – 從以下四種當中點選目前所使用的條碼編排的
方式。
Test Research Inc.
76 TRI7500SeriesUserGuide–Software
2) 多條碼編輯相關應用
條碼以一帶多，並且判斷待側板為現在擺放位置為正面或是反面的功能。
Last Update: 2009/4/23
需求: 讓使用者可以自行每張板子的指定末兩碼條碼(BoardInfo->m_iBoardNumber)，
並儲存於[*.pre]中，根據掃描進來的條碼末兩碼去判斷現在是正板還是背板，來將
Barcode List 進行變更。
如果客戶使用硬體條碼器讀取條碼，而且將條碼器架在下方，由下往上
照，需要設定硬體條碼器的位置
