Test Research Inc. 84 TRI 7500 Series User Gu ide – Software
Test Research Inc.
TRI7500SeriesUserGuide–Software 83

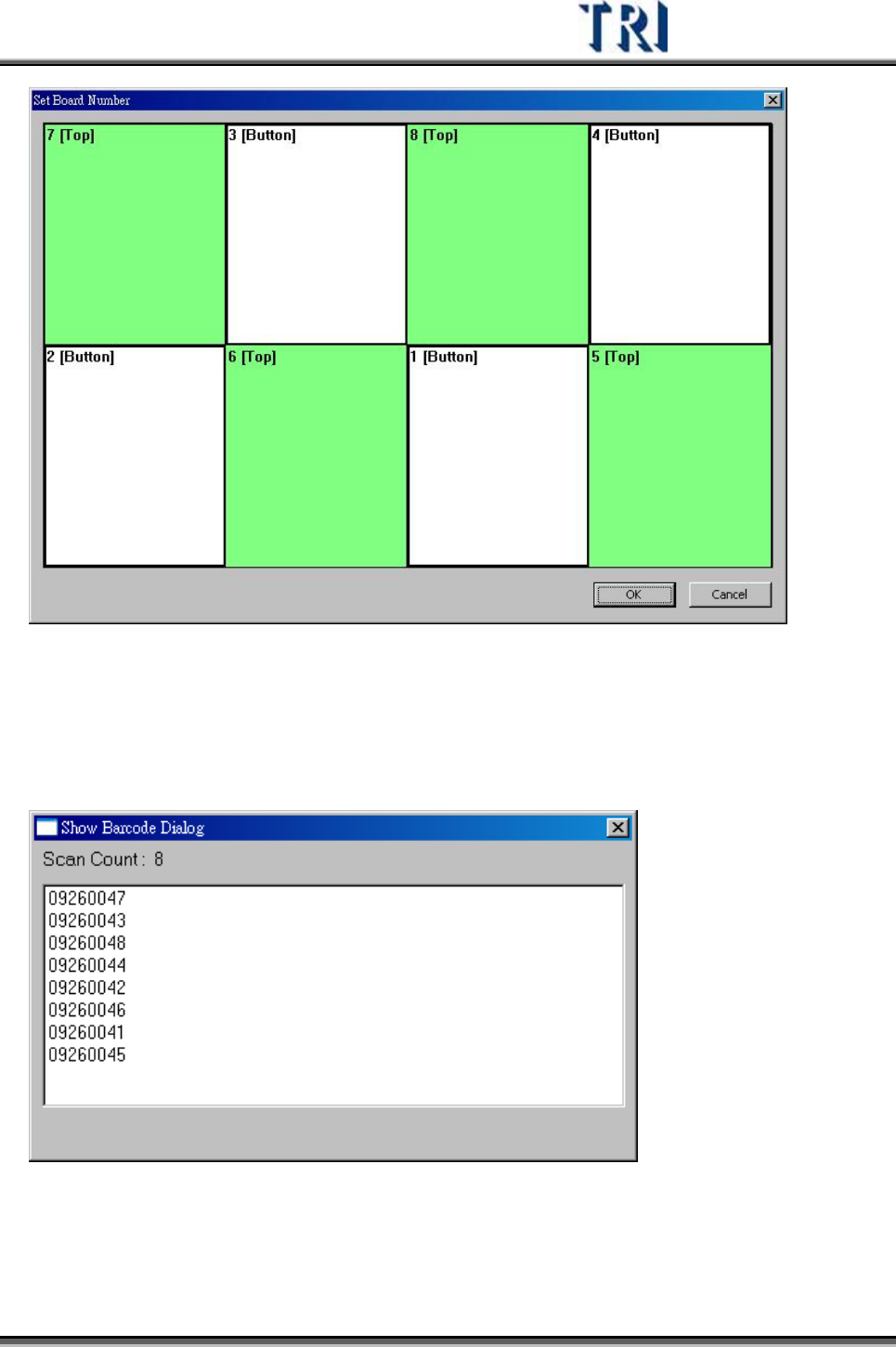

Step3. 硬體條碼器依序刷到 09260047, …
Step4. 結果為下圖，因為刷到尾數為 7 的條碼是屬於第一列，故判斷待測板為 0
度。

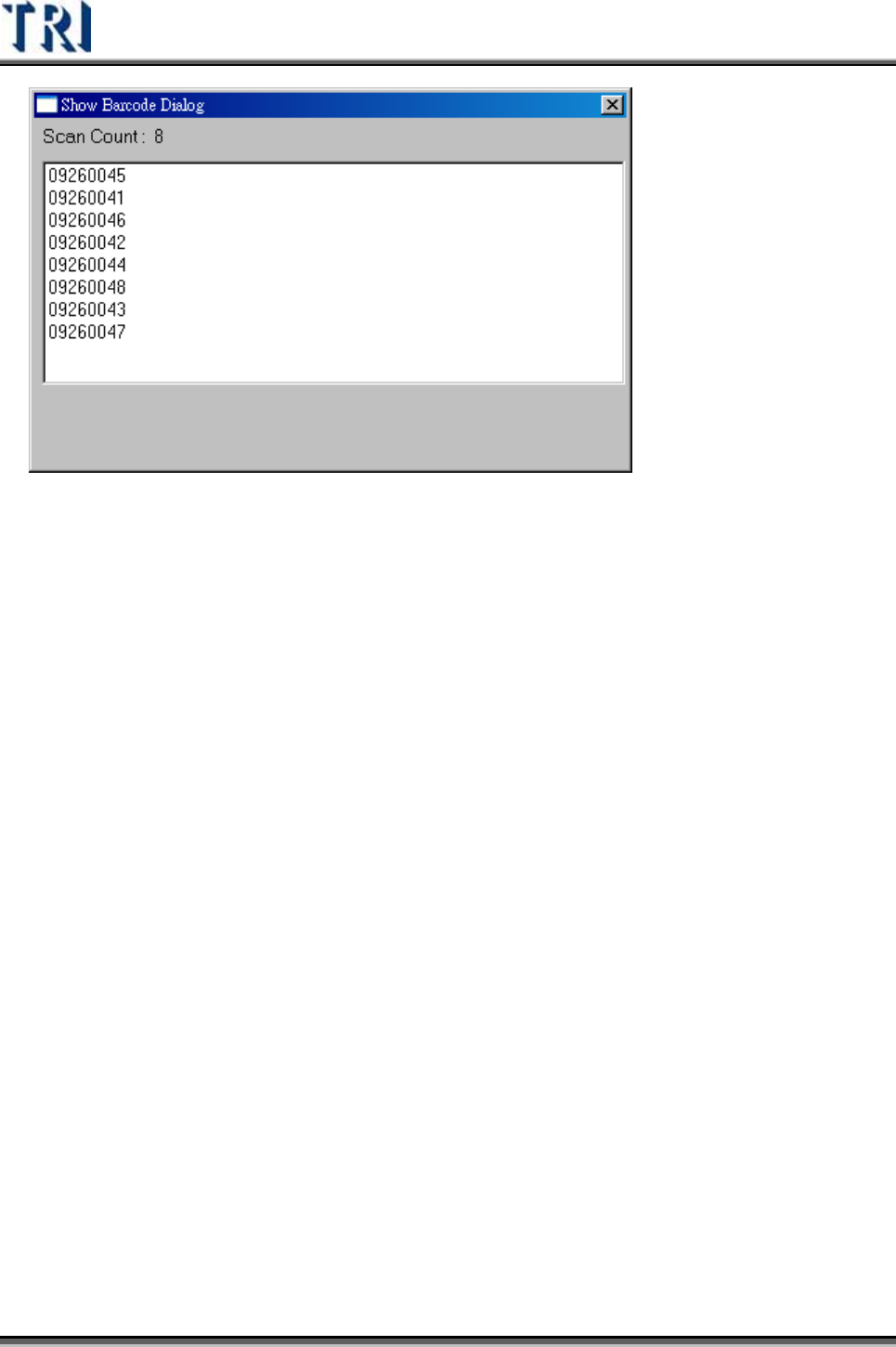

Step5. 若結果為下圖，因為刷到尾數為 6 的條碼是屬於最後一列，故判斷待測板為
180 度。
Test Research Inc.
84 TRI7500SeriesUserGuide–Software
Test Research Inc.
TRI7500SeriesUserGuide–Software 85

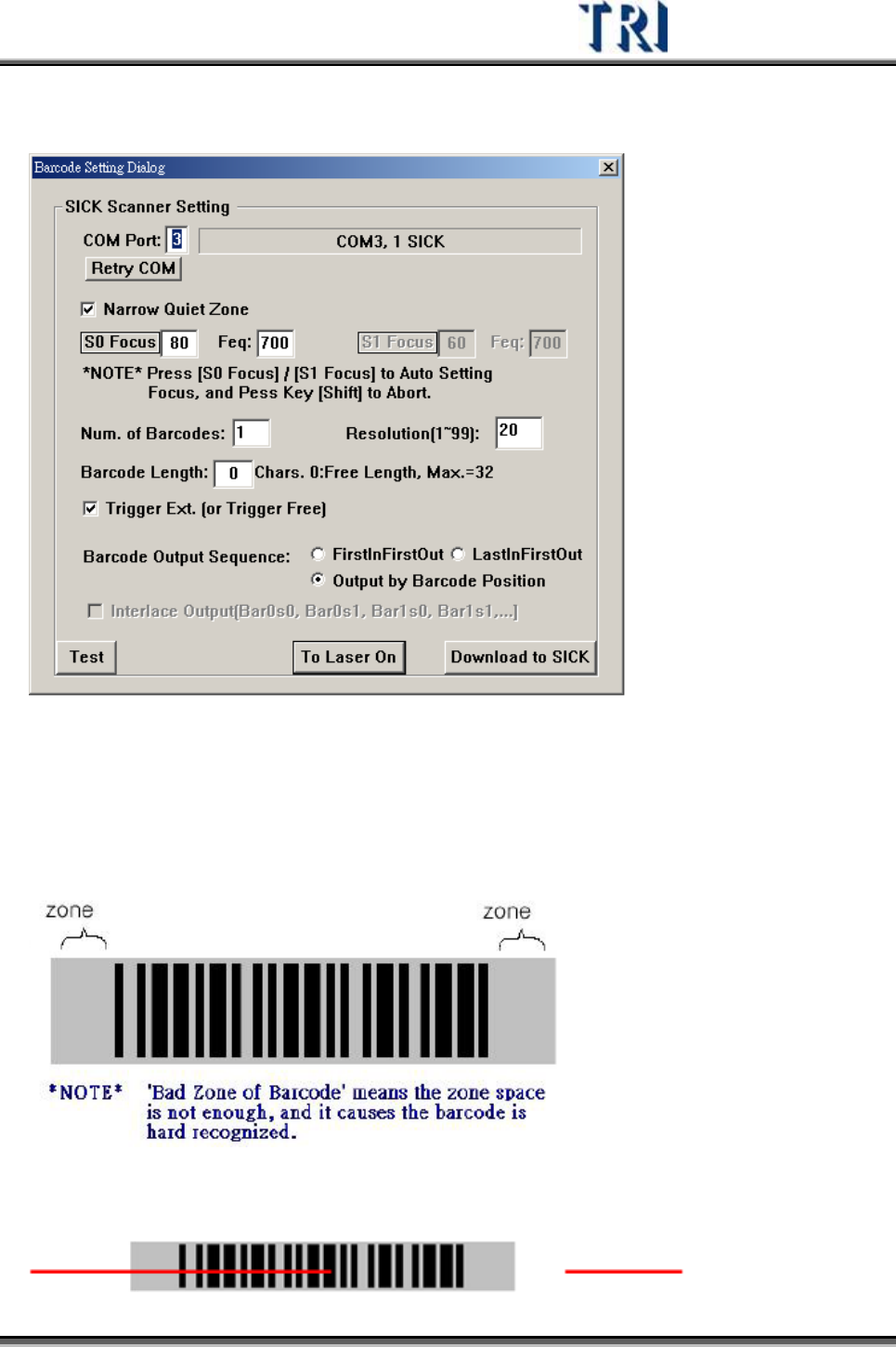

3) 條碼機設定步驟
Step1. 確認 Barcode 是否在 COM3 被偵測到，若顯示如上圖[COM3,1 SICK]為正
常。若沒有偵測到可按[Retry Com]重新尋找，如果還是找不到，需確認硬體
是否裝置正確。
Step2. 若 Quite Zone 極小（如圖下所示），會使得條碼難以辨識，此時需勾選
[Narrow Quiet Zone]。
Step3. 按 Laser On 按鈕，使雷射開啟，並調整 Scanner 位置，使雷射與欲讀取的
條碼位置如圖所示。
