3) 條碼機設定步驟
Step1. 確認 Barcode 是否在 COM3 被偵測到，若顯示如上圖[COM3,1 SICK]為正
常。若沒有偵測到可按[Retry Com]重新尋找，如果還是找不到，需確認硬體
是否裝置正確。
Step2. 若 Quite Zone 極小（如圖下所示），會使得條碼難以辨識，此時需勾選
[Narrow Quiet Zone]。
Step3. 按 Laser On 按鈕，使雷射開啟，並調整 Scanner 位置，使雷射與欲讀取的
條碼位置如圖所示。
Test Research Inc.
86 TRI7500SeriesUserGuide–Software
Step4. 若條碼寬度極小，需將 Scanner 旋轉至一角度如下圖所示，可利於讀取。
Step5. 條碼位置確定後，按[S0 Focus]，維持條碼位置位置保持不動，讓 Scanner
自動讀取其焦距及頻率，完成後條碼發出嗶嗶聲，焦距及頻率數值也自動改
變。
Step6. 若為 Dual Barcode，亦需調整好 Scanner 位置，再按[S1 Focus]，設定
Scanner1 的焦距及頻率。
Step7. 設定完成後按下[Download to Sick]按鈕將設定存入 Scanner 中。
4) 條碼機設定其他功能介紹
[Num. Of Barcodes]欄位填入總共所需讀取的 Barcode數目。（Ex.兩支 Scanner
各讀取兩個條碼，則此欄位就需填入 4）。
[Resolution]預設為 20，數值越小表示解析度越佳，一般來說不需更改，若條碼材
質特殊讀取不易方需調整數值以利讀取。
[Barcode Length]可填入欲讀取條碼的位元數，設定後即只能讀取所設定位元的條
碼，在一塊板子上貼有多種條碼情況下可由此篩選出正確的條碼來讀取。預設值為
0 表示不限定。
[Trigger Ext.] 勾選表示可接受外部觸發訊號，一定要勾。
[FirstInFirstOut]-條碼先被讀取的資料先輸出，[LastInFirstOut]-條碼後被讀取的資料
先輸出，[Output By Barcode Position]-依據條碼位置決定，靠近 Scanner 者先輸
出。
[Interlace Output]-若 Dual Scanner，且讀取條碼順序穿插如下圖所示，則需勾選。
Test Research Inc.
TRI7500SeriesUserGuide–Software 87
5) 手持式條碼機使用方式
Step1. 需一條 USB 轉 RS232 接線，USB 端接到主電腦上，RS232 端接到手持式
條碼機上，手持式條碼機需外接電源。
Step2. 將連接埠設定到[COM6]。

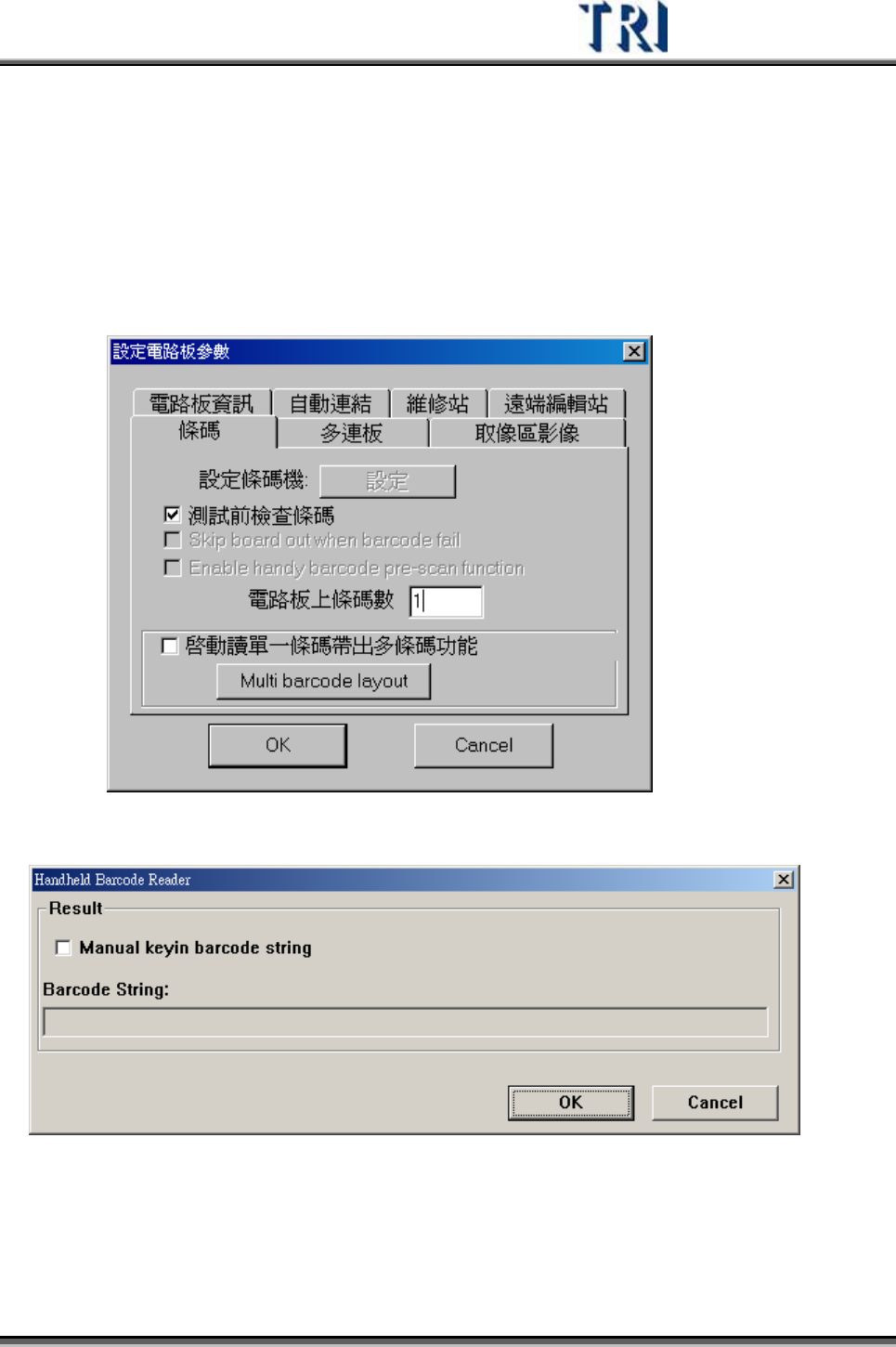

Step3. 勾選[測試前檢查條碼]，表示將讀取條碼功能開啟，每片電路板測試前須先讀
取條碼。[電路板上條碼數]欄位需輸入總共需要讀取的條碼個數。
Step4. 當系統開始測試時，會出現條碼讀取視窗。
