CM101-D 维修手册 1.4 140 小时检查一次 ( 一周一次 ) Pa ge 1- 72 EJM5B-01 3E 芯片排出位置 4. 吸嘴的安装 1. 关闭安全盖，将伺服开关置于 ON ( I ) 。 2. 按操作面板的 + [ 芯片排出位 置 ] 。 • 吸头将移动到芯片排出 位置上。 前面 3. 按 [ 吸嘴设定 ] 。 • 吸嘴设定画面将被显示 。请在画面上确认吸嘴 配置的同时，进行如下 操作。 4. 将伺服开关置于 OF…
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-71
3.

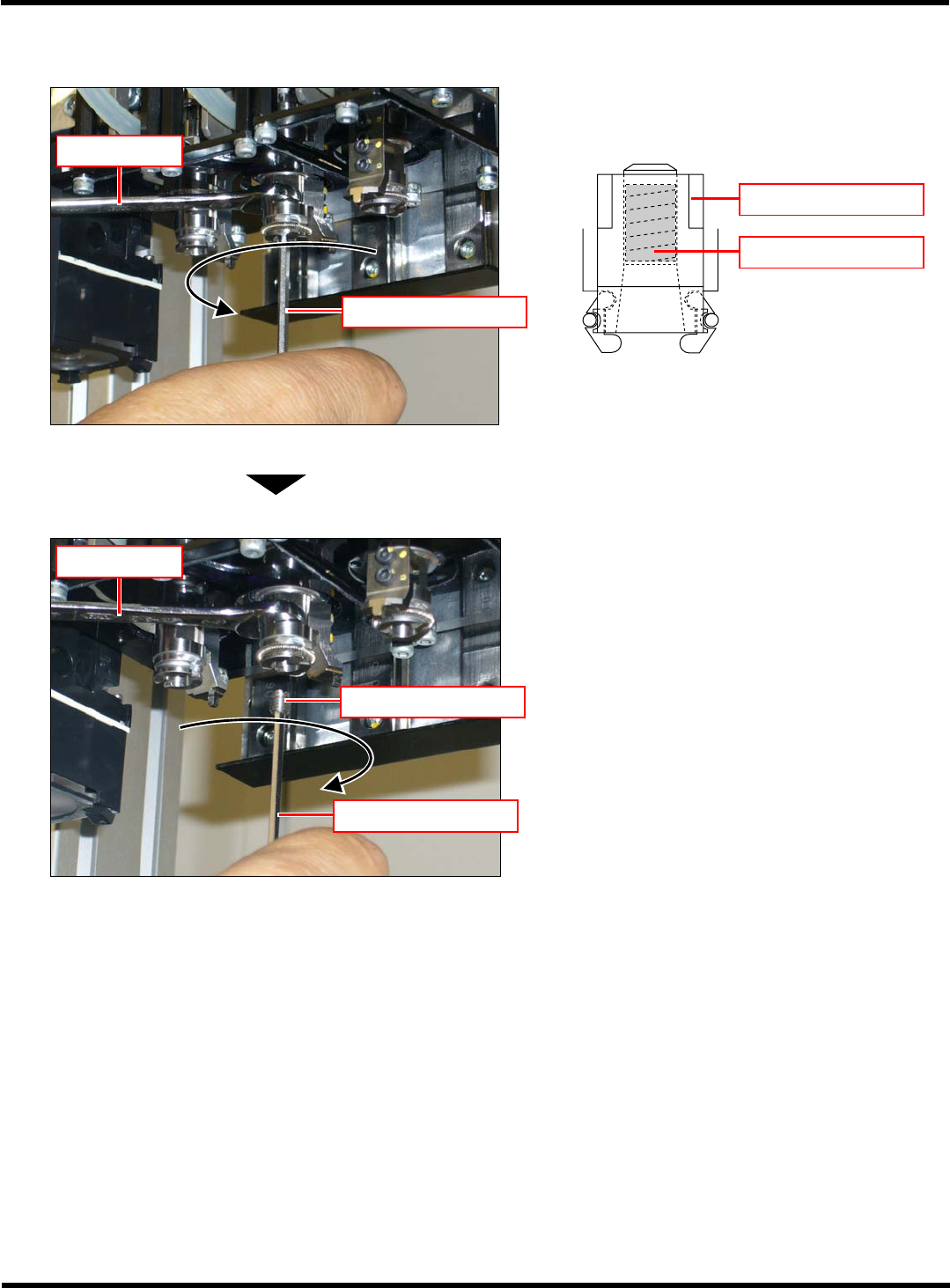

吸嘴过滤器的清扫
1.
使用专用工具和扳手
(7 mm)
，取出吸嘴
过滤器。
2.
用气枪清扫过滤器。
3.
把吸嘴过滤器套在专用工具上，然后拧到
吸嘴座上。
∗
为使轴不转动，请用扳手固定的状态下进行作
业。
∗
因过滤器很小，所以注意别弄掉了。
∗
按照此步骤进行过滤器清扫后，如果无法弄干
净，请更换过滤器。
4H4C-406E
吸嘴过滤器
吸嘴座
4X3C-427P
专用工具
扳手
4X3C-428P
专用工具
吸嘴过滤器
扳手
EJM5B-C-MMC01-A03-00
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-72
EJM5B-013E
芯片排出位置
4.
吸嘴的安装
1.
关闭安全盖，将伺服开关置于
ON ( I )
。
2.
按操作面板的
+
[
芯片排出位
置
]
。
•
吸头将移动到芯片排出位置上。
前面
3.
按
[
吸嘴设定
]
。
•
吸嘴设定画面将被显示。请在画面上确认吸嘴
配置的同时，进行如下操作。
4.
将伺服开关置于
OFF (O)
状态，打开安全
盖。
下一页
EJM5B-Mp-0143
2
3
EJM5B-C-MMC01-A03-00
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-73
移载吸头尖端部
5.
旋转
θ
方向止动器使之面向操作人员一
侧。
∗
在确认吸嘴的方向的同时，请选择止动器的方
向以便进行安装作业。
∗
设置时，应将
θ
方向止动器的突起部位与吸嘴凹
部的较狭窄的沟槽保持一致。否则会降低实装
的精度。
6.
安装吸嘴。
∗
将吸嘴较窄一侧的沟槽与吸嘴座的
θ
方向止动
器对在一起，同时将吸嘴从正下方垂直上顶，
轻轻地推至可夹住的部位。
7.
关闭安全盖。
8.
将伺服开关置于
ON ( I )
。
∗∗∗∗∗
443C-303E
较狭窄的沟槽
较宽的沟槽
吸嘴锥形面
刻印
(
吸嘴
No.)
443C-348P
θ
方向止动器
吸嘴
吸嘴座
