CM101-D 维修手册 1.4 140 小时检查一次 ( 一周一次 ) Pa ge 1- 73 移载吸头尖端部 5. 旋转 θ 方向止动器使之面向操作人员一 侧。 ∗ 在确认吸嘴的方向的同 时，请选择止动器的方 向以便进行安装作业。 ∗ 设置时， 应将 θ 方向止动器 的突起部位与吸嘴凹 部的较狭窄的沟槽保持 一致。否则会降低实装 的精度。 6. 安装吸嘴。 ∗ 将吸嘴较窄一侧的沟槽 与吸嘴座的 θ 方向止动 器对在一起，同时将吸 嘴…
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-72
EJM5B-013E

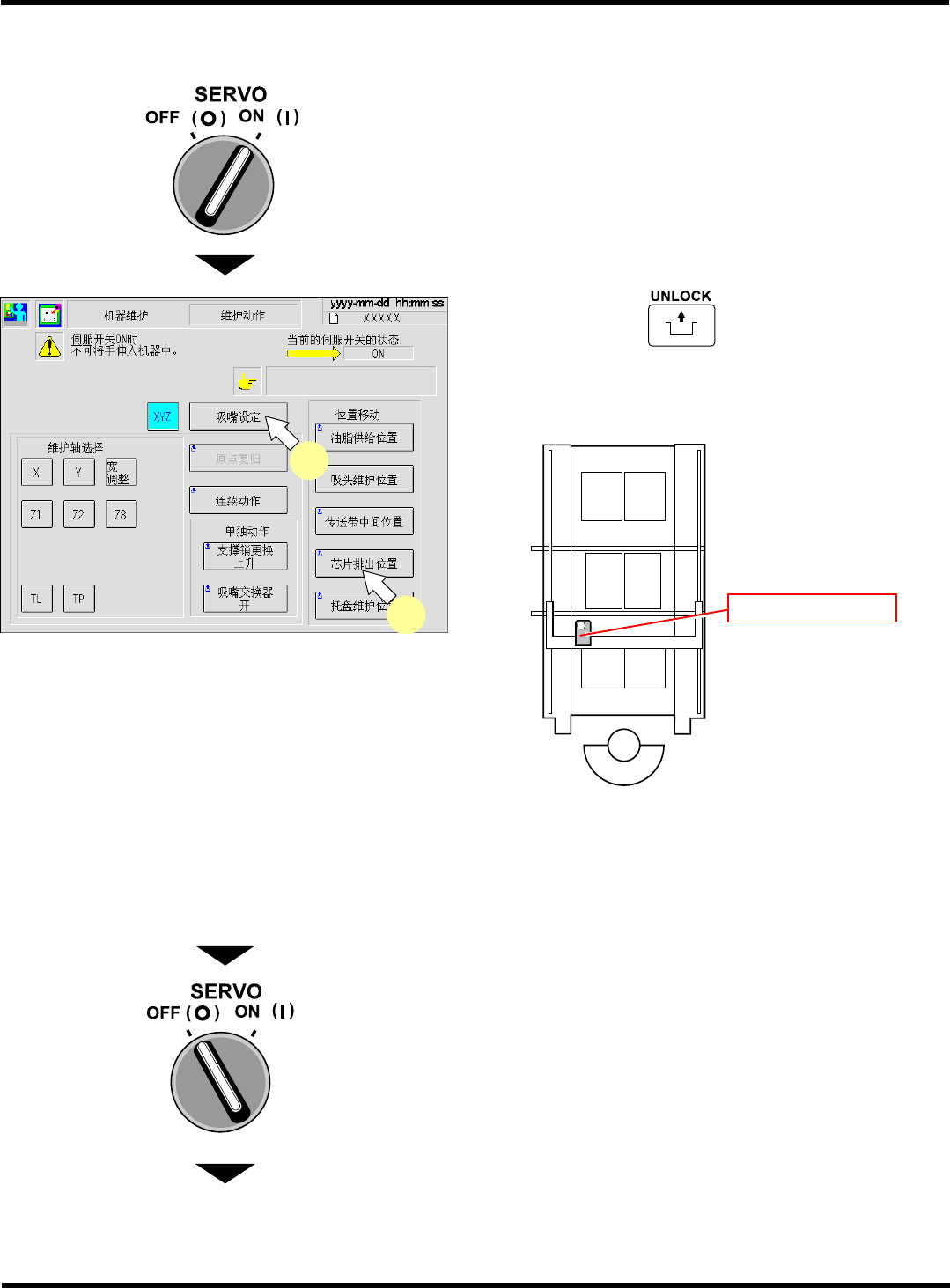

芯片排出位置
4.
吸嘴的安装
1.
关闭安全盖，将伺服开关置于
ON ( I )
。
2.
按操作面板的
+
[
芯片排出位
置
]
。
•
吸头将移动到芯片排出位置上。
前面
3.
按
[
吸嘴设定
]
。
•
吸嘴设定画面将被显示。请在画面上确认吸嘴
配置的同时，进行如下操作。
4.
将伺服开关置于
OFF (O)
状态，打开安全
盖。
下一页
EJM5B-Mp-0143
2
3
EJM5B-C-MMC01-A03-00
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-73

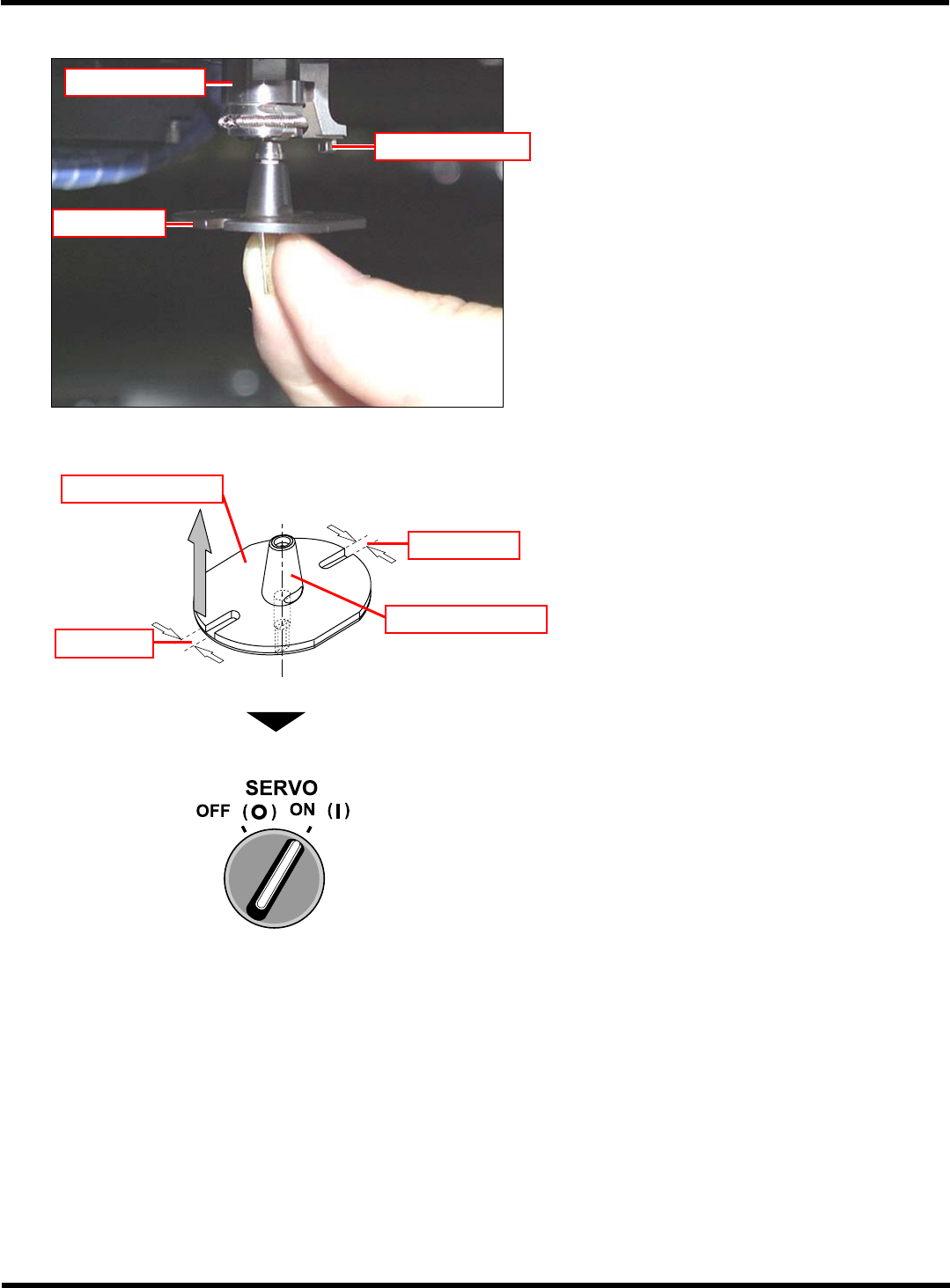

移载吸头尖端部
5.
旋转
θ
方向止动器使之面向操作人员一
侧。
∗
在确认吸嘴的方向的同时，请选择止动器的方
向以便进行安装作业。
∗
设置时，应将
θ
方向止动器的突起部位与吸嘴凹
部的较狭窄的沟槽保持一致。否则会降低实装
的精度。
6.
安装吸嘴。
∗
将吸嘴较窄一侧的沟槽与吸嘴座的
θ
方向止动
器对在一起，同时将吸嘴从正下方垂直上顶，
轻轻地推至可夹住的部位。
7.
关闭安全盖。
8.
将伺服开关置于
ON ( I )
。
∗∗∗∗∗
443C-303E
较狭窄的沟槽
较宽的沟槽
吸嘴锥形面
刻印
(
吸嘴
No.)
443C-348P
θ
方向止动器
吸嘴
吸嘴座
EJM5B-C-MMC01-A03-00
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-74
5.
吸嘴配置的再确认
吸嘴安装结束后，请再次确认设置在移载吸头上的吸嘴位置和方向。
•
吸嘴设定画面上所显示的是从操作人员一侧所
能看到的吸嘴配置状况。
EJM5B-Pc-0031
