CM101-D 维修手册 1.4 140 小时检查一次 ( 一周一次 ) Pa ge 1- 78 1.4.5 线阵照相机玻璃罩的清扫 使用工具 棉纱布等 需要时间 1 分钟 要求 该维护作业在电源开关处于 ON ( I ) 的状态下也可进行。在吸头的动作范围内进行作 业时，请务必将伺服开关置于 OFF (O) 后再打开安全盖。 ( 打开安全盖可以切断向 XY 电机的供电 ) 请按以下步骤清扫线阵 照相机玻璃罩。玻璃罩上积 有灰尘等污物，…
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-77

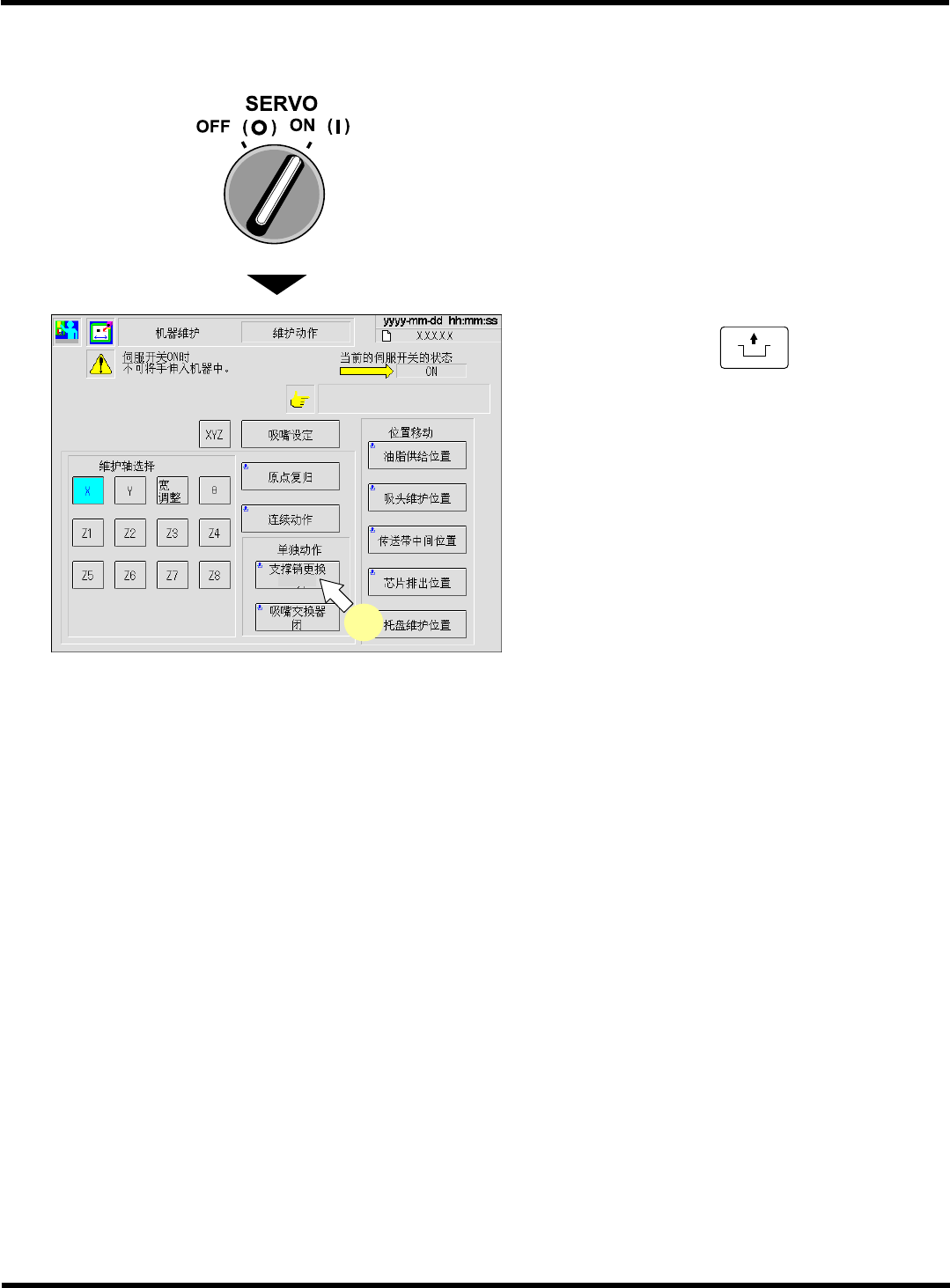

11.
关闭安全盖。
12.
将伺服开关置于
ON ( I )
状态。
13.
按操作面板上的
UNLOCK
+
[
支撑销更换
下降
]
键。
•
基板支撑块下降到原点。
EJM5B-Mp-0002
13
下降
EJM5B-C-MMC01-A03-00
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-78

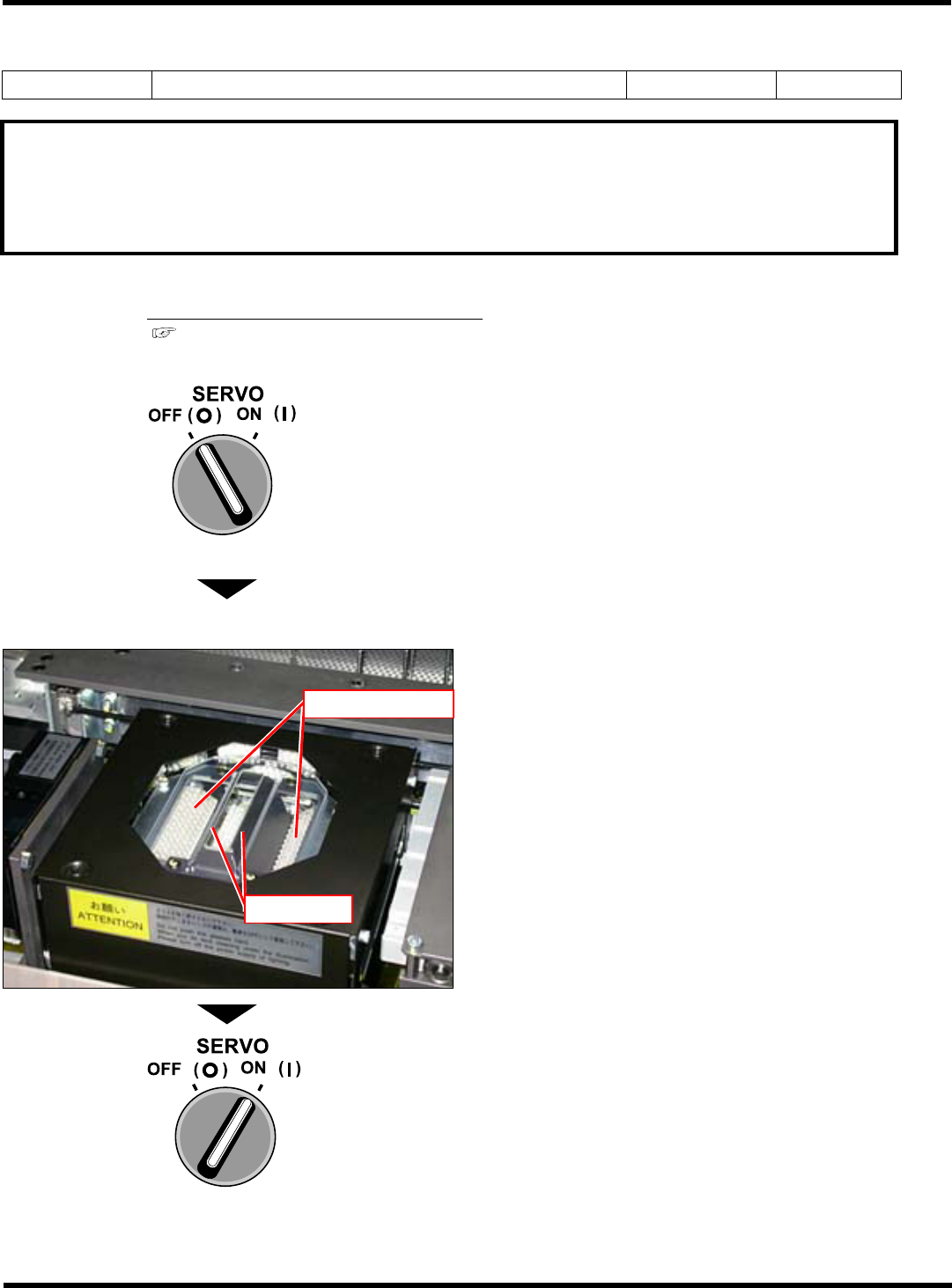

1.4.5
线阵照相机玻璃罩的清扫
使用工具
棉纱布等
需要时间
1
分钟
要求
该维护作业在电源开关处于
ON ( I )
的状态下也可进行。在吸头的动作范围内进行作
业时，请务必将伺服开关置于
OFF (O)
后再打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电
)
请按以下步骤清扫线阵照相机玻璃罩。玻璃罩上积有灰尘等污物，是产生识别错误的主要原因。
∗ 在维护作业时须拆下供料器工作台上的盖。
(
“1.2.2
供料器工作台盖的拆卸和安装
”)
1.
将伺服开关置于
OFF (O)
状态。
∗
电源开关处于
OFF (O)
时不需要。
2.
打开安全盖。
3.
将横杆压向内侧。
4.
清除线阵照相机玻璃照明罩上的灰尘等污
物。
∗
注意勿使遮光板发生变形。遮光板发生变形，
是产生识别错误的主要原因。
∗
请使用软棉纱布清扫玻璃罩。注意不要损伤玻
璃罩的表面。玻璃罩受到损伤，将影响照相机
的拍摄效果。
5.
关闭安全盖。
6.
将伺服开关置于
ON ( I )
状态。
∗
电源开关处于
OFF (O)
时不需要。
4Z4C-496P
遮光板
玻璃罩
EJM5B-C-MMC01-A03-00
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-79

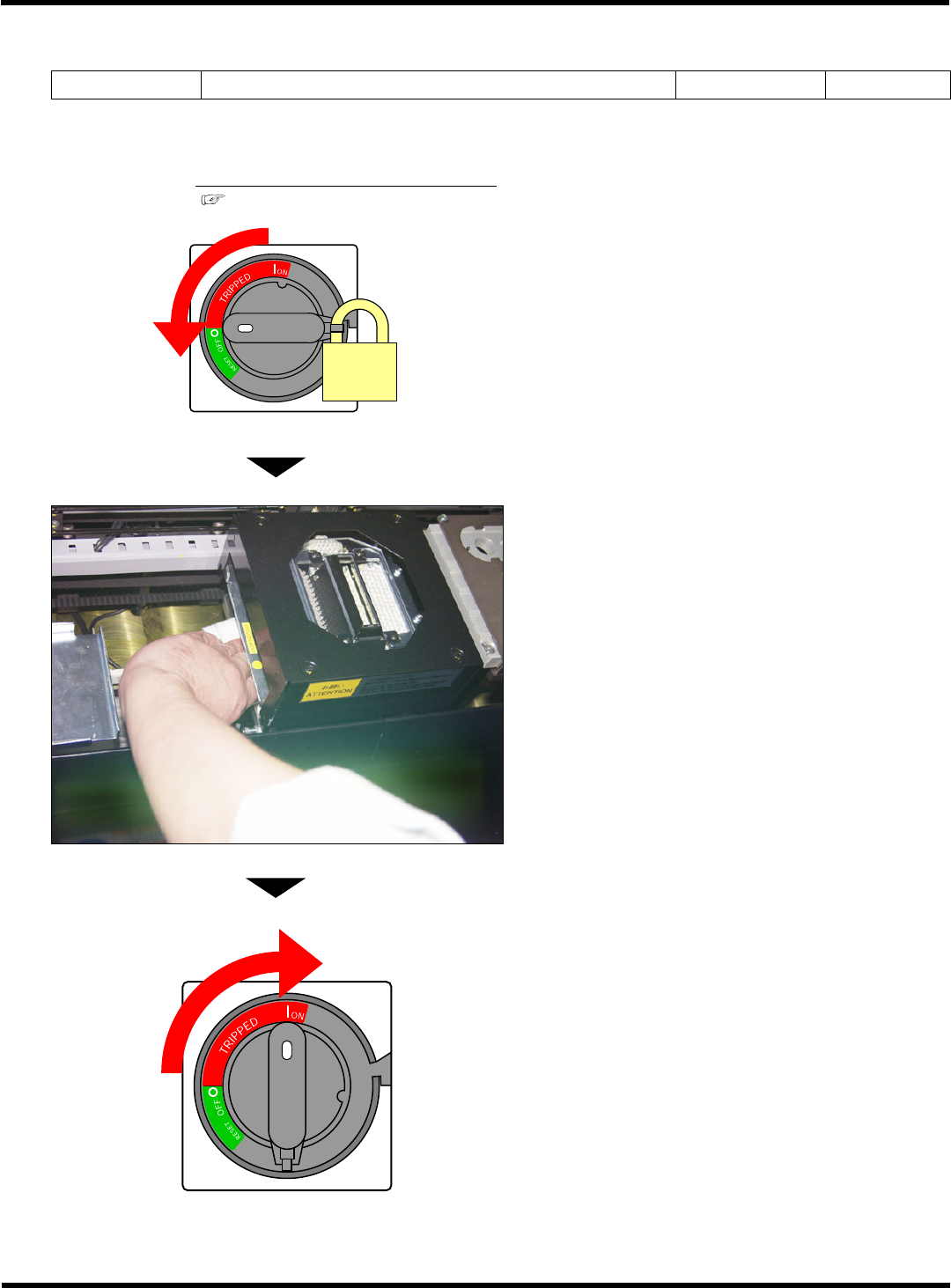

1.4.6
线阵照相机透镜玻璃罩的清扫
使用工具
棉纱布等
需要时间
3
分钟
透镜玻璃罩上落有芯片、污物是造成线阵照相机在识别芯片零件时发生错误的主要原因。所以请定
期对玻璃罩进行清扫。
∗ 维护作业时须将供料器工作台盖拆下。
(
“1.2.2
供料器工作台盖的拆卸和安装
”)
1.
将电源开关置于
OFF (O)
。
∗
请锁上电源开关。
2.
打开安全盖。
3.
将横杆压向内侧。
4.
确认吸头、吸嘴未落下，然后握住横杆的
中心部位，轻轻地按到内侧。
5.
用棉纱布等擦拭照明和线阵照相机之间的
灰尘。
∗
请从左侧或外侧开始擦拭灰尘。
•
可以在筷子状的细棒上绑上棉纱布轻轻地擦拭
玻璃罩的表面，但在擦拭时绝对不可用力，或
使用溶剂。另外，请不要使用金属性质的细棒。
玻璃罩的表面附有防止反射的涂层膜，涂层膜
如果因溶剂或摩擦产生损伤，会影响照相机的
拍摄效果。
6.
关闭安全盖。
7.
将电源开关置于
ON ( I )
状态。
EJM4A-045P
EJM5B-C-MMC01-A03-00
