CM101-D 维修手册 1.4 140 小时检查一次 ( 一周一次 ) Pa ge 1- 81 1.4.8 基板弯曲传感器 ( 选购件 ) 的清扫 使用工具 棉纱布等 需要时间 1 分钟 如果灰尘等污物附着在 基板弯曲传感器的投光部、 受光 部的透镜上， 就 会成为基板弯曲计测发生错 误的原因。请定期清扫 透镜。 1. 将伺服开关置于 OFF (O) 。 2. 打开安全盖。 3. 用棉纱布擦拭基板弯曲传感器的投光部、 受光部的透镜。 …
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-80
1.4.7
供料器的安装表面的清扫
使用工具
吸尘器·毛刷等
需要时间
10
分钟
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必将伺服开关置于
OFF (O)
后再打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电
)

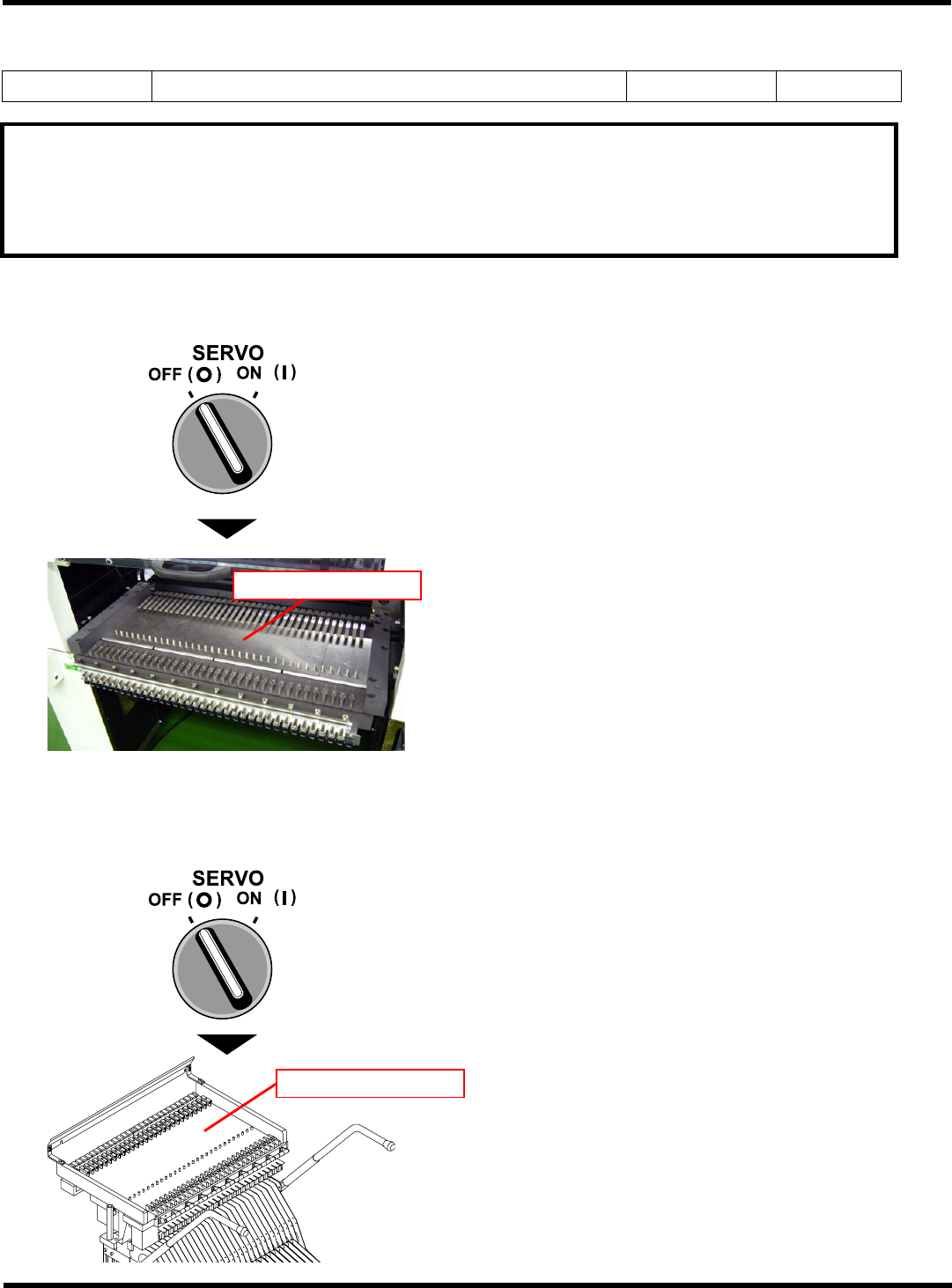

在将供料器安装到固定供料器部之前，请按以下步骤，对安装表面进行清扫。安装表面附着污物，
是发生吸着等错误的主要原因。
1.
将伺服开关置于
OFF (O)
状态。
2.
打开安全盖。
3.
用清扫器具和毛刷等清扫安装表面。
•
清扫时请不要使用气枪。污物等一旦飞散到机
器内部会引发实装质量恶化或机械故障。
[
整体交换台车
(
选购件
)]
在将供料器安装到整体交换台车上之前，请按照如下顺序对安装面进行清扫。安装面附着污物，是
发生吸着等错误的主要原因。
1.
将伺服开关置于
OFF (O)
。
2.
打开安全盖。
3.
用吸尘器和毛刷等清扫安装面。
•
清扫时请不要使用气枪。污物等一旦飞散到机
器内部会引发实装质量恶化或机械故障。
EJM5B-007P
供料器安装表面
4Z4C-15XYC1AA
供料器安装表面
EJM5B-C-MMC01-A03-00
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-81
1.4.8
基板弯曲传感器
(
选购件
)
的清扫
使用工具
棉纱布等
需要时间
1
分钟

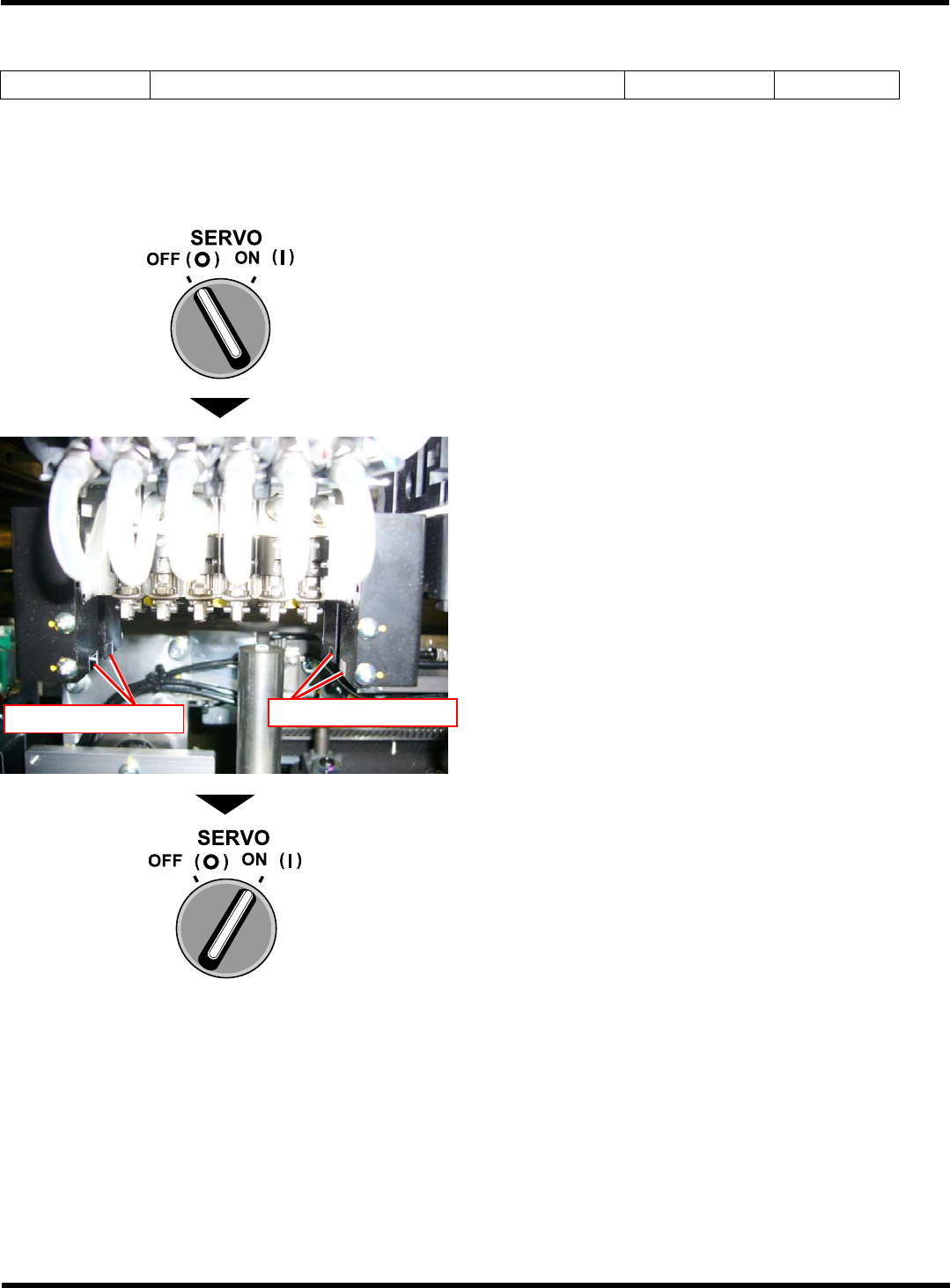

如果灰尘等污物附着在基板弯曲传感器的投光部、受光部的透镜上，就会成为基板弯曲计测发生错
误的原因。请定期清扫透镜。
1.
将伺服开关置于
OFF (O)
。
2.
打开安全盖。
3.
用棉纱布擦拭基板弯曲传感器的投光部、
受光部的透镜。
•
清扫透镜时，请使用软棉纱布。另外，请注意
不要刮伤透镜表面。若透镜受到损伤，则有可
能无法正常计测基板弯曲。
4.
关闭安全盖。
5.
将伺服开关置于
ON ( I )
。
EJM5B-C-MMC01-A03-00
EJM4A-076P
传感器透镜
CM101-D
维修手册
1.4 140
小时检查一次
(
一周一次
)
Page 1-82
1.4.9
部品厚度传感器
(
高速吸头
(12
吸嘴
)
用选购件
)
的清扫
使用工具
棉纱布等
需要时间
1
分钟

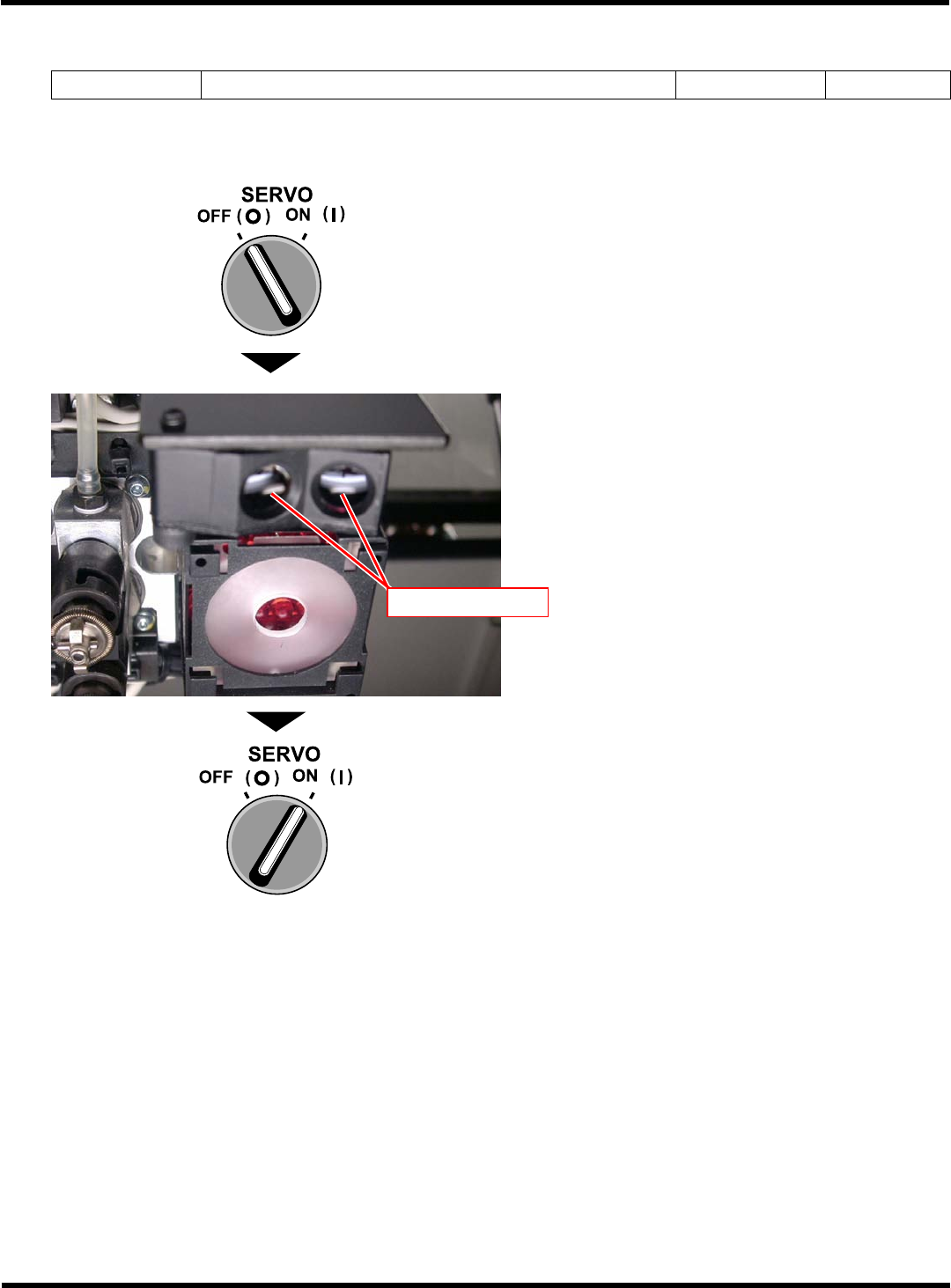

如果灰尘等污物附着在投光部、受光部的玻璃上，就会成为部品厚度计测发生错误的原因。请定期
清扫玻璃。
∗
仅限于高速吸头
(12
吸嘴
)
的作业。
1.
将伺服开关置于
OFF (O)
。
2.
打开安全盖。
3.
用棉纱布擦拭部品厚度传感器的投光部、
受光部的玻璃。
•
清扫玻璃时，请使用软棉纱布。另外，请注意
不要刮伤玻璃表面。若玻璃受到损伤，则有可
能无法正常计测部品厚度。
4.
关闭安全盖。
5.
将伺服开关置于
ON ( I )
。
EJM8A-004P
受光部玻璃
投光部玻璃
EJM5B-C-MMC01-A03-00
