CM101-D 维修手册 1.6 560 小时检查一次 ( 每月一次 ) Page 1-1 05 1. 选择作业位置 ( 工作台 ) 1. 显示 < 维护动作 > 画面。 ( “1.1.2 维护动作 ”) EJM5B -Mp-0089 EJM5B- C-MMC01-A04-0 0

100%1 / 509
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-104
各部件的作用
A)
吸嘴
No.
名称
说明
吸嘴锥形面
是夹紧移载吸头的吸嘴座上的部分。
锥形面、夹紧槽上如果附着污垢或尘垢，将会成为空气泄漏、卡盘效果不良的主要原
因。
吸嘴反射板
是黑色树脂部分。为防止表面附着污垢，涂有一层特殊的涂层膜。它将反射来自线阵
照相机上的
LED
照明灯光并对芯片进行识别。该部分出现污垢是发生识别错误的主
要原因。
吸嘴尖端部
(
吸嘴部
)
是与芯片直接接触的吸着部分。侧面如果粘有污垢在识别时会形成阴影，它是发生识
别错误的主要原因。另外，吸着口上粘有污垢是发生吸着错误的主要原因。
吸嘴内部
如果吸嘴内部附着有灰尘，则会降低空气流量，即使未吸着元件也会保持真空状态。
因此，元件的吸着、贴装或利用真空压的各种检测功能有可能不会正确运转。
B)
吸嘴交换器
(
高速吸头
(12
吸嘴
)
用为选购件
)
是将吸嘴事先存储好的装置。可以储存适合作业的各种吸嘴。在机种切换时，移载吸头将从该装置
上卡紧吸嘴进行更换，以便缩短作业时间。
No.
名称
说明
吸嘴交换器上方
吸嘴交换器上面粘有污垢是吸嘴反射板出现污垢的主要原因。
444C-407E
1
2
4
3
EJM4A-083P
5
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-105
1.
选择作业位置
(
工作台
)

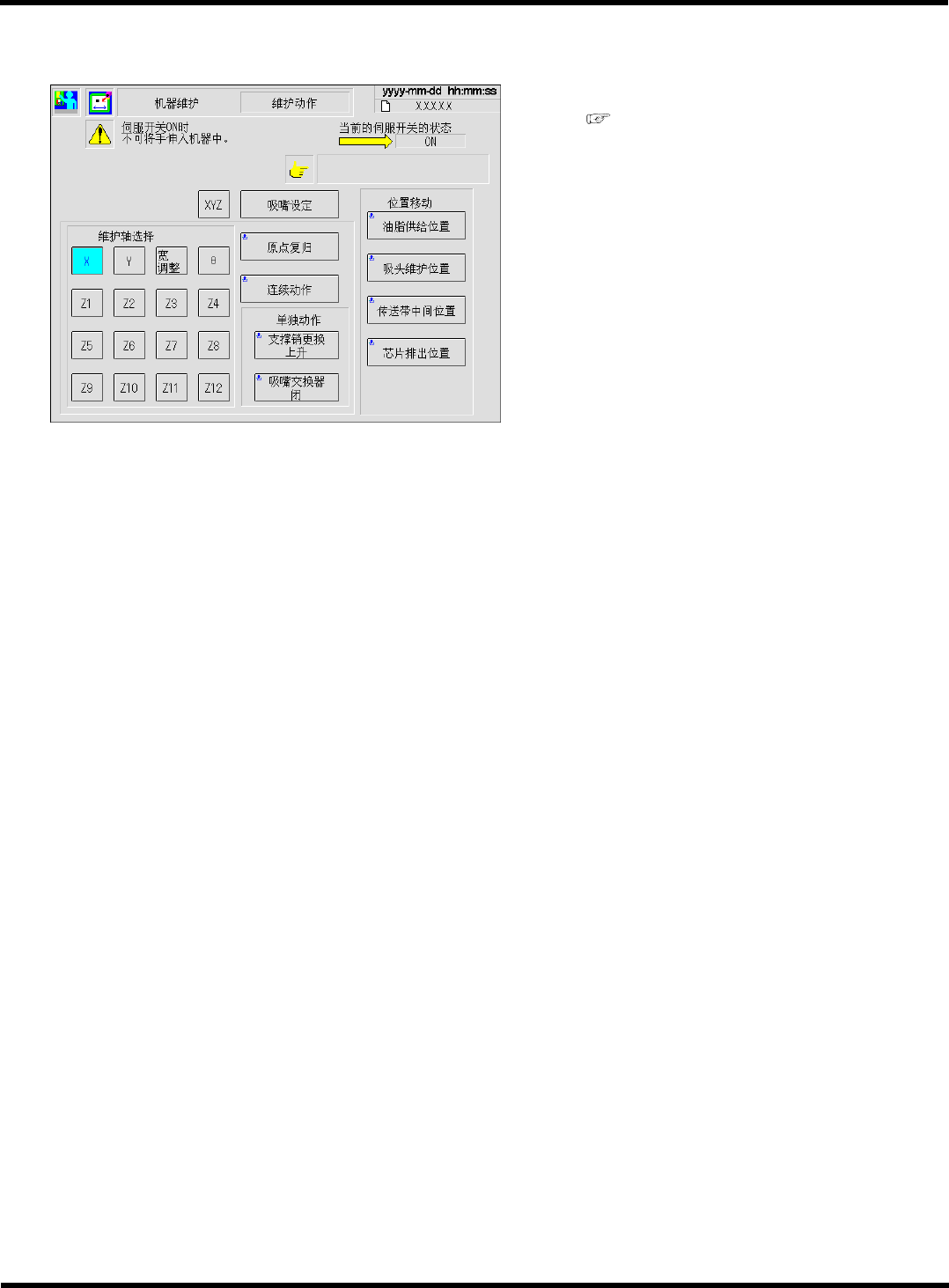

1.
显示
<
维护动作
>
画面。
( “1.1.2
维护动作
”)
EJM5B-Mp-0089
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-106
2.
拆卸
A)
从移载吸头上取下吸嘴座
使用
<
维护动作
>
画面把移载吸头移动到吸嘴更换作业位置上，然后取下吸嘴座。
∗
设置吸嘴交换器
(
高速吸头
(12
吸嘴
)
用为选购件
)
时，要在此步骤取下吸嘴。
1.
确认安全盖已经关闭，然后将伺服开关置
于
ON ( I )
状态。
2.
按操作面板的
UNLOCK
+
[
芯片排出位置
]
键。
•
吸头将移动到芯片排出位置。
3.
按操作面板的
+
[
吸嘴交换器
开
]
。
•
吸嘴交换器挡板将被打开。
∗
未设置吸嘴交换器时，不需要此步骤。
下一页
EJM5B-013E
芯片排出位置
EJM5B-Mp-0089
开
2
3
EJM5B-C-MMC01-A04-00
