CM101-D 维修手册 1.6 560 小时检查一次 ( 每月一次 ) Page 1-1 08 B) 从吸嘴座上取下吸嘴 1. 将吸嘴座和吸嘴分开。 ∗ 握住吸嘴反射板的边缘 、如左图所示将吸嘴座 直向拔出。 ∗ 如果采用下图所示的不 良拆卸方法，则有可能 损坏夹紧卡爪。 < 吸嘴的不良拆卸方 法 > 444C-406E 吸嘴座 夹紧卡爪 吸嘴 夹紧卡爪压紧用弹簧 EJM4A -086P EJM4A -087P EJM5B…
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-107

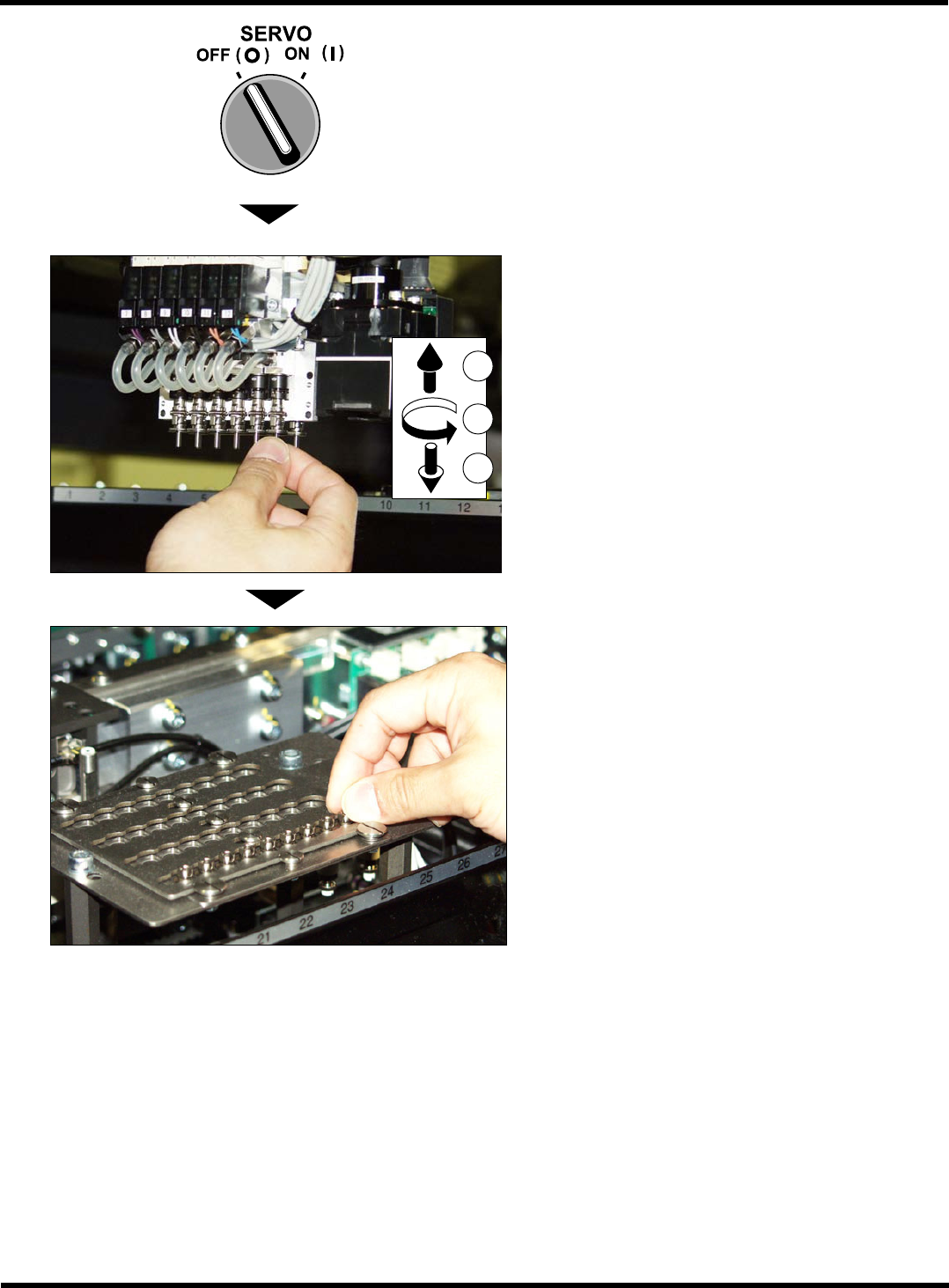

4.
将伺服开关置于
OFF (O)
状态。
5.
打开安全盖。
6.
从移载吸头上卸下吸嘴座。
轻轻握住吸嘴，推向上方。
在推压的状态下，进行逆时针方向的旋转。
慢慢地拔下。
∗
在拔吸嘴座时，注意勿让吸嘴缓冲用弹簧弹出。
∗
因夹紧卡爪压紧用弹簧容易发生变形，所以请
不要用手指硬压。
∗
按照相同顺序把所有的吸嘴座都从移载吸头上
取下。
7.
将吸嘴从吸嘴交换器上卸下。
∗
未设置吸嘴交换器时，不需要此步骤。
EJM4A-085P
1
2
3
EJM4A-093P
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-108

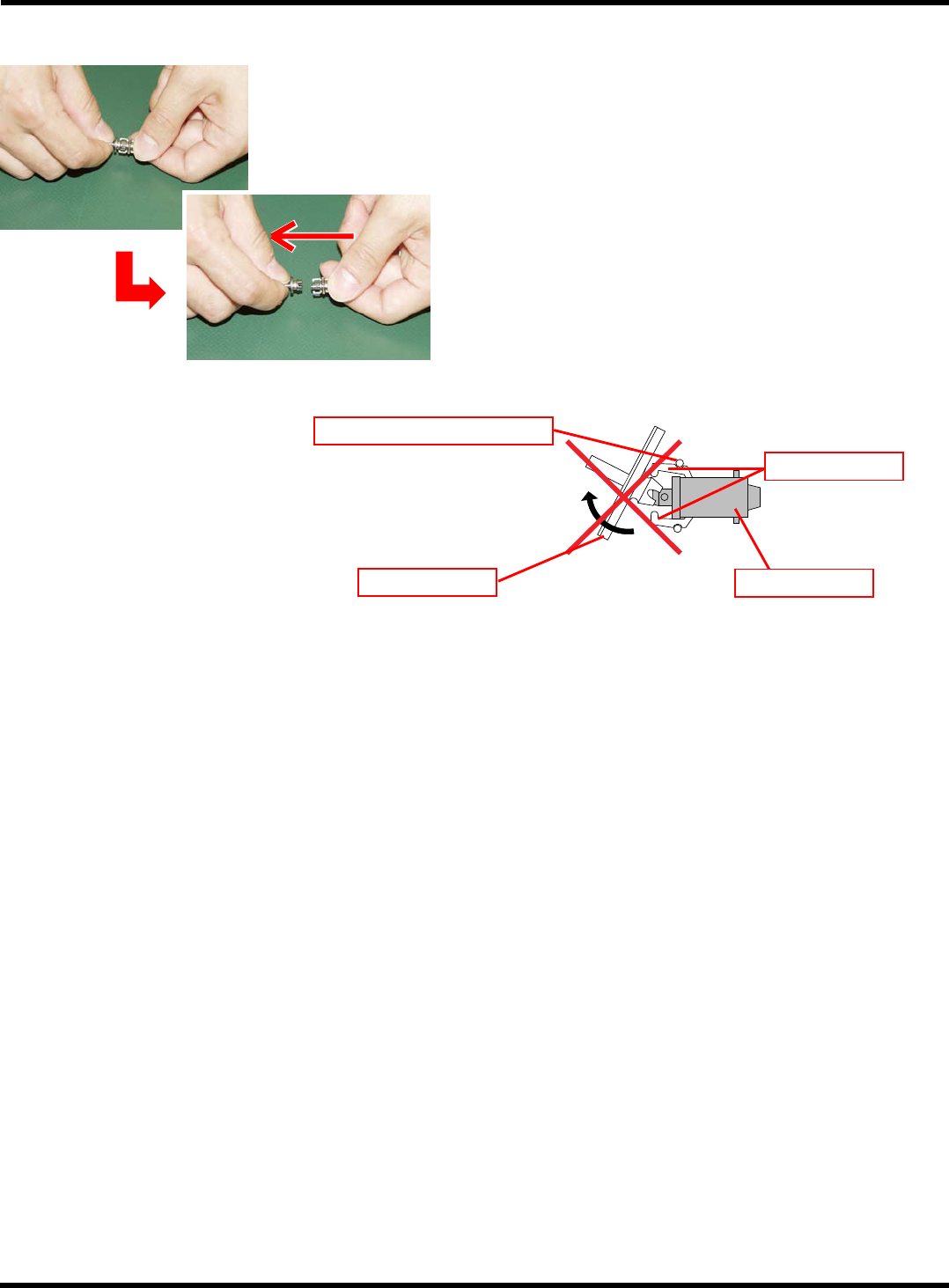

B)
从吸嘴座上取下吸嘴
1.
将吸嘴座和吸嘴分开。
∗
握住吸嘴反射板的边缘、如左图所示将吸嘴座
直向拔出。
∗
如果采用下图所示的不良拆卸方法，则有可能
损坏夹紧卡爪。
<
吸嘴的不良拆卸方法
>
444C-406E
吸嘴座
夹紧卡爪
吸嘴
夹紧卡爪压紧用弹簧
EJM4A-086P
EJM4A-087P
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-109

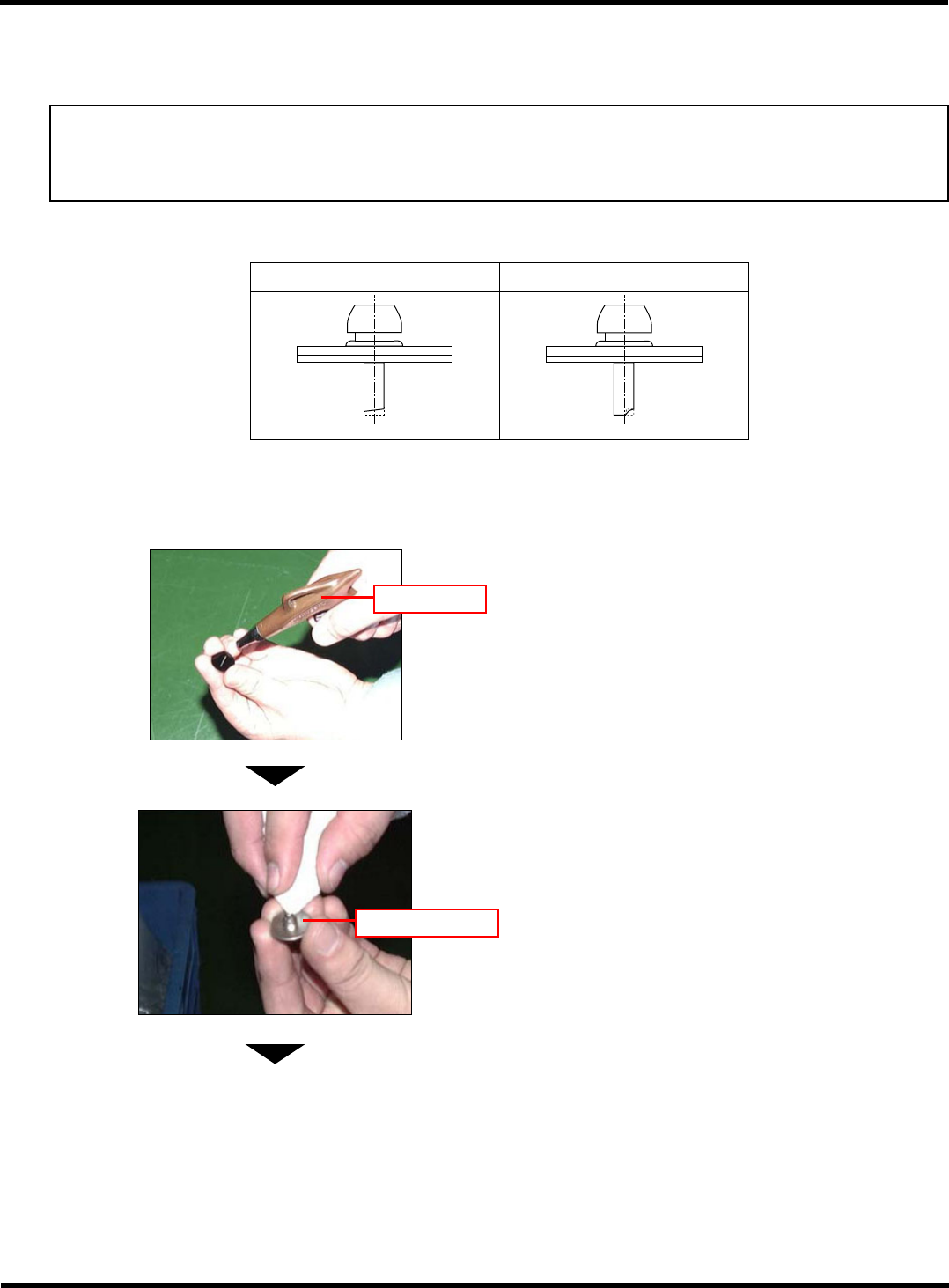

3.
清扫
A)
吸嘴的清扫
通知
为了稳定地吸着芯片，应对吸嘴尖端的磨损、变形状况进行确认。当吸嘴的尖端部位出
现下图所示状态时，要更换吸嘴。请在清扫吸嘴时进行确认。
吸嘴尖端的磨损
吸嘴尖端的破裂
4X3C-405E
4X3C-406E
1.
用气枪吹掉吸嘴空气路径上的灰尘。
∗
请对着吸嘴尖端向里吹气。这时，请注意勿让
气枪碰到吸嘴尖端。否则，吸嘴尖端会发生破
损、变形。
2.
用棉纱布擦拭吸嘴锥形面。
∗
请使用不易起毛的棉纱布等进行擦拭。
下一页
444C-410P
气枪
444C-411P
吸嘴锥形面
EJM5B-C-MMC01-A04-00
