CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-115
1.6.5
吸嘴座的注油
(
多功能吸头
)
使用工具
小型一字螺丝刀
需要时间
10
分钟
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必将伺服开关置于
OFF (O)
后再打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电
)
在此，对移载吸头的吸嘴座的注油方法进行了说明。
∗
进行维护作业时，有必要卸下供料器工作台盖和卷盘座
(
选购件
)
和整体交换台车
(
选购件
)
。
(
“1.2.2
供料器工作台盖的拆卸和安装
”
、
“1.2.3
卷盘座
(
选购件
)
的拆卸和安装
”
、
“1.2.4
整
体交换台车
(
选购件
)
的拆卸和安装
”)
作业工序
1.
作业位置
(
工作台
)
选择
2.
拆卸
A.
从移载吸头上取下吸嘴座
B.
从吸嘴座上取下吸嘴
3.
向吸嘴座注油
4.
吸嘴配置的确认和安装
A.
将吸嘴安装到吸嘴座上
B.
吸嘴配置的确认
5.
吸嘴配置的确认
∗
除上述的
“3.
向吸嘴座注油
”
以外的作业工序，请参看
“1.4.3
移载吸头的清扫
(
多功能吸头
)”
。
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-116
要求
涂抹润滑脂时请带上手套操作。
如果手上粘上了润滑脂，应立即按照附录
1
的
“
产品安全数据表
”
进行处置。
1.
将伺服开关置于
OFF (O)
。
2.
打开安全盖。
3.
卸下吸嘴。
( “1.4.3
移载吸头的清扫
(
多功能吸头
)”)
4.
把弹簧轻轻地拉。
5.
把夹具爪向下方拔出。
6.

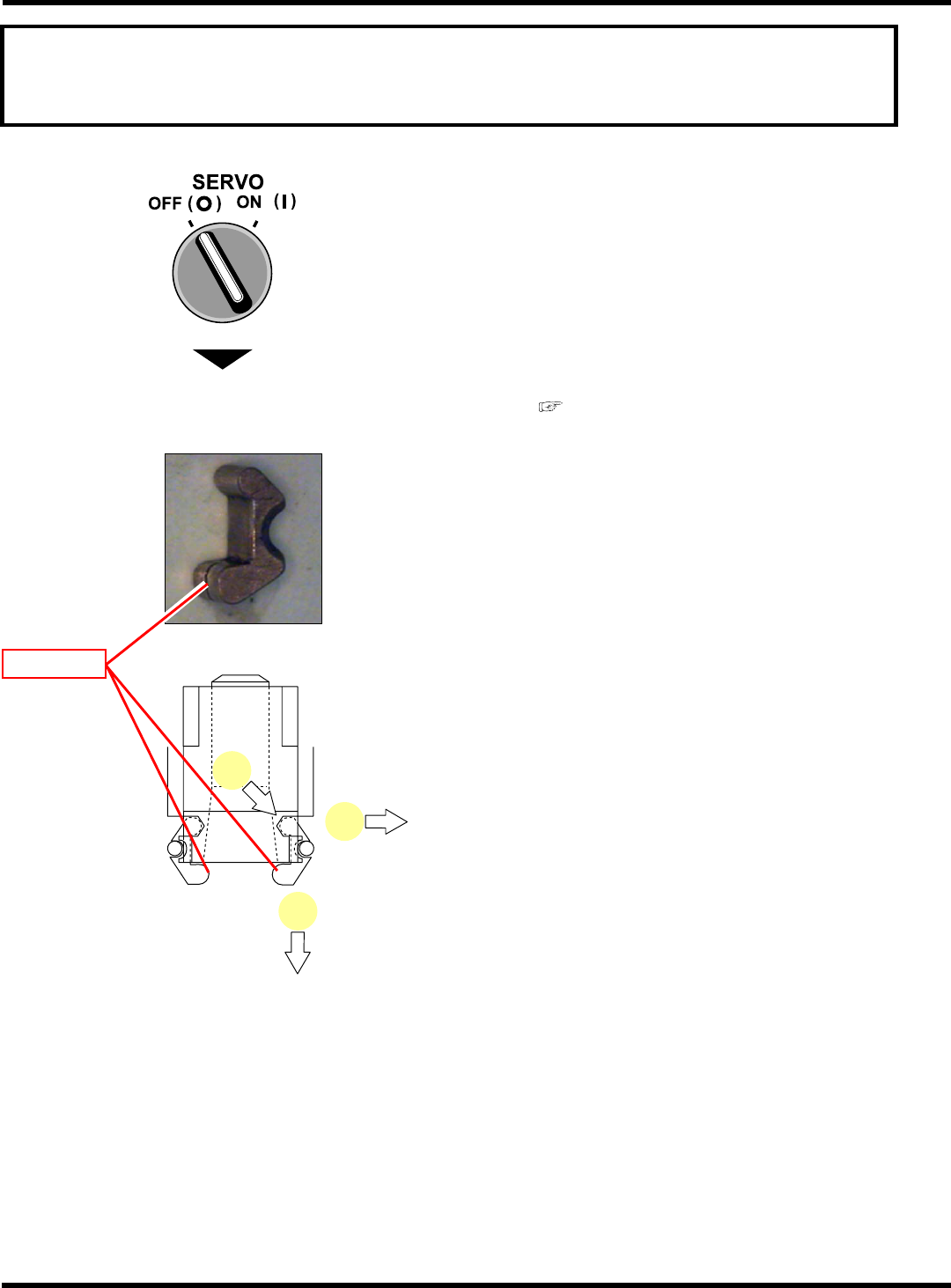

把润滑脂补充到夹具爪尖端的油槽内。
∗
为避免粘到夹具爪的周围请把夹具爪从吸嘴座
上卸下，用小型一字螺丝刀等工具敷涂润滑脂、
补充到夹具爪上。
∗
粘到油槽部位以外的润滑脂，请用棉棒擦拭干
净。
•
使用润滑脂:
Barrierta IEL / V
安装夹具爪时，请确认爪是否确实地插进槽内。
EJM5B-C-MMC01-A04-00
4
5
6
443C-145P
油槽
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-117
1.6.6
吸嘴和吸嘴交换器的清扫
(
多功能吸头
)
使用工具
棉纱布等·气枪
需要时间
15
分钟
吸嘴的清扫应一边检查一边进行。当吸嘴部位或吸嘴反射板上出现损伤时，请更换新的吸嘴。对于
有吸着垫圈的吸嘴，请检查吸着垫圈上是否有损伤或裂纹。
∗
吸嘴的拆卸、安装方法请参看
“1.4.3
移载吸头的清扫
(
多功能吸头
)”
的说明。
A)
吸嘴的清扫
1.
用气枪吹掉吸嘴空气路径上的灰尘。
∗
请对着吸嘴尖端向里吹气。这时，请注意勿让
气枪碰到吸嘴尖端。
2.
用棉纱布擦拭吸嘴锥形面。
下一页

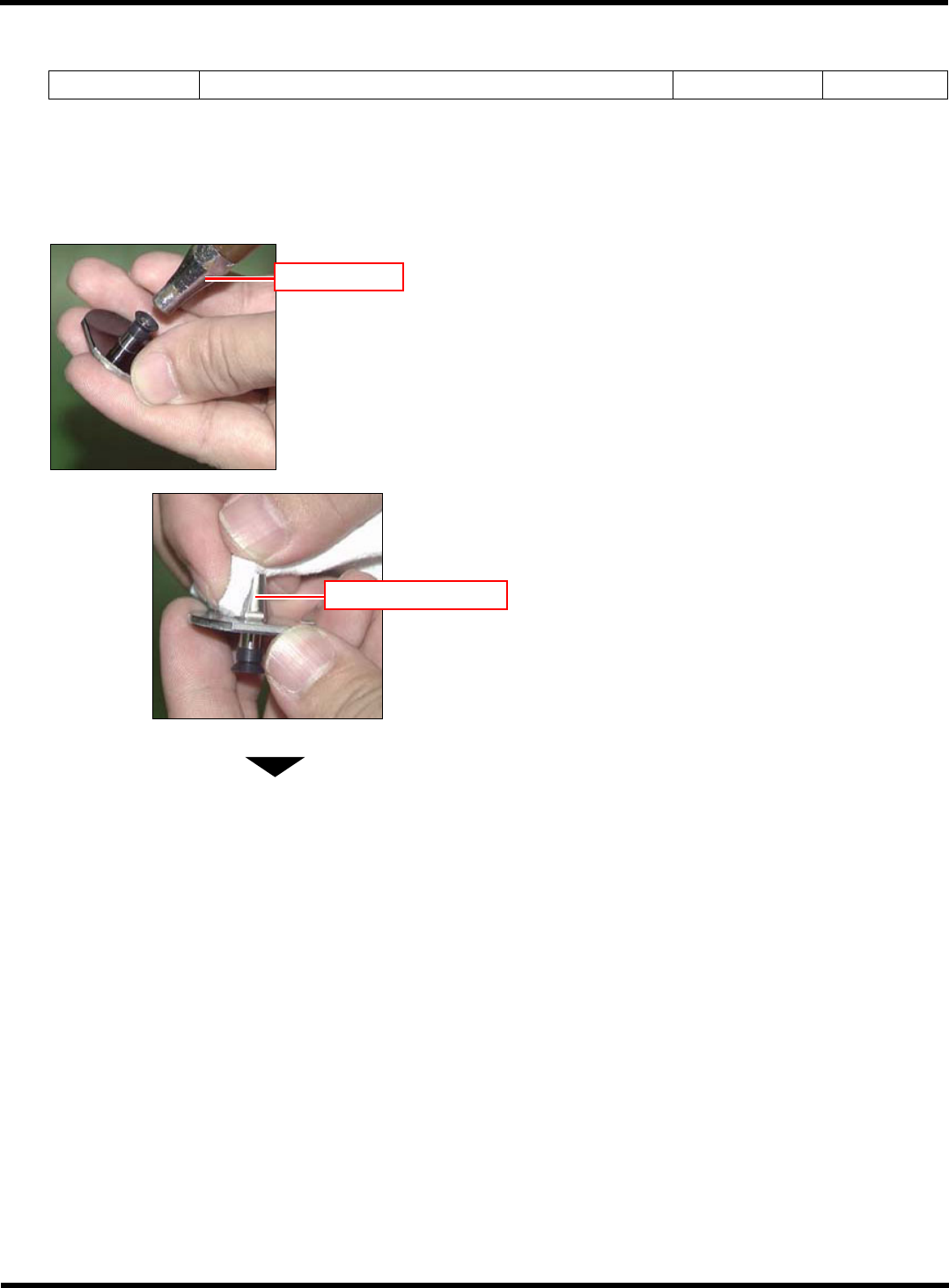

433C-061P
气枪
433C-062P
吸嘴锥形面
EJM5B-C-MMC01-A04-00
