CM101-D 维修手册 1.6 560 小时检查一次 ( 每月一次 ) Page 1-1 24 1.6.8 切割装置 ( 选购件 ) 的注油 使用工具 润滑脂枪·棉纱布等 需要时间 3 分钟 要求 该维护作业，应在电源开关处于 ON ( I ) 的状态下进行。在吸头的动作范围内进行作 业时，请务必将伺服开关置于 OFF (O) 后再打开安全盖。 ( 打开安全盖可以切断向 XY 电机的供电 ) ∗ 进行维护作业时，有必 要卸下供料器 工…

100%1 / 509
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-123
2.

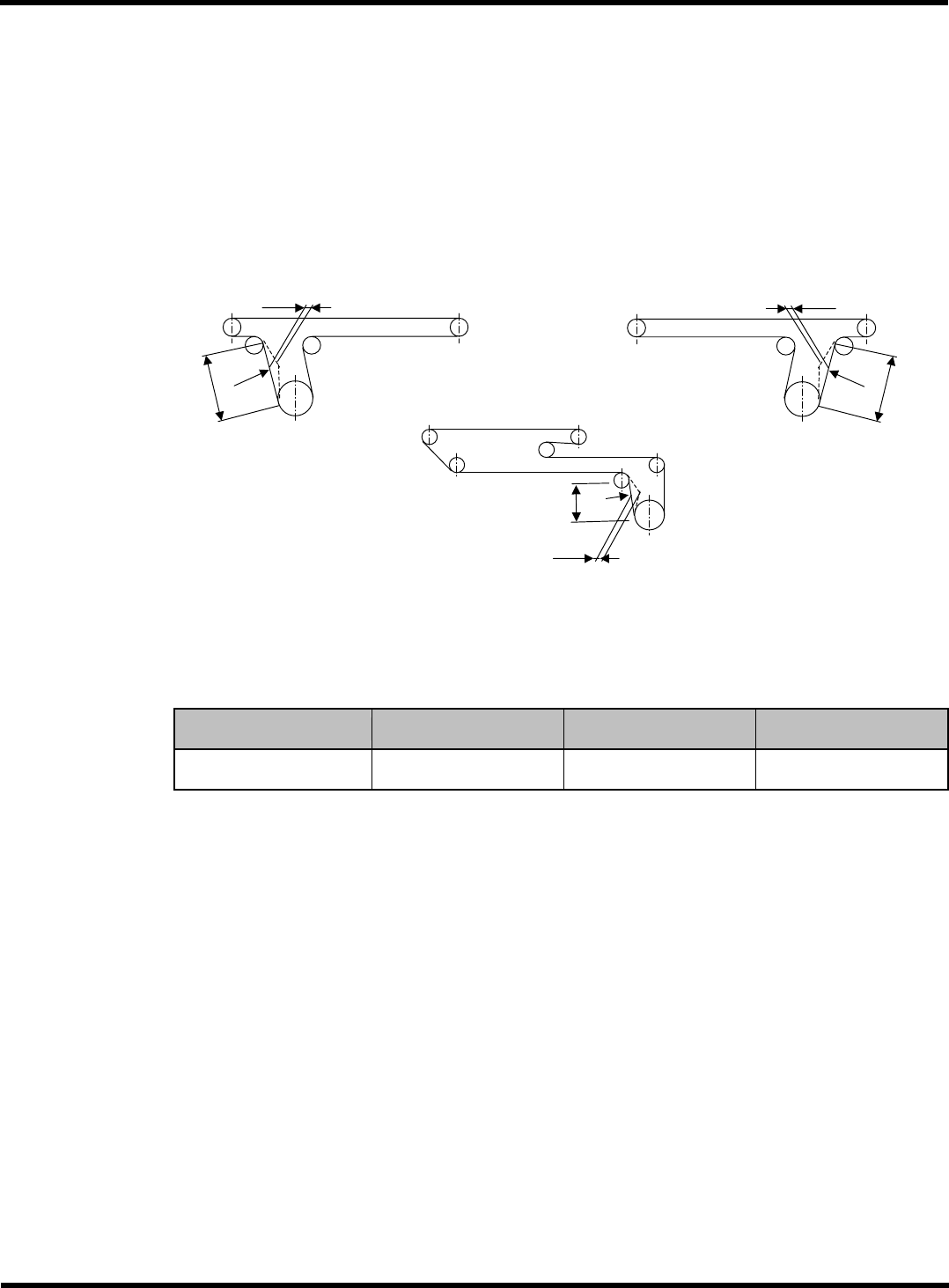

皮带张力的检查
用手指弹动跨距的中央部
(
下图
P
部
)
，然后用皮带张力计
(
频率测量仪
)
确认固有振动数是否为标
准值。
请在频率测量仪上输入以下参数。
皮带单位质量
: 0.07
g
/cm
2
皮带宽度
: 8.5 mm
跨距长度
:
参考下图
偏离标准值时，请用张力轮
(
下图
T)
进行调整。
单位
(mm)
频率标准值
机种
左搬送部
贴装部
右搬送部
CM101-D
320 Hz
±
10 Hz 340 Hz
±
10 Hz 320 Hz
±
10 Hz
左搬送部
90
P
δ
贴装部
P
δ
85
右搬送部
90
P
δ
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-124
1.6.8
切割装置
(
选购件
)
的注油
使用工具
润滑脂枪·棉纱布等
需要时间
3
分钟
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必将伺服开关置于
OFF (O)
后再打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电
)
∗
进行维护作业时，有必要卸下供料器工作台盖和卷盘座
(
选购件
)
和整体交换台车
(
选购件
)
。
(
“1.2.2
供料器工作台盖的拆卸和安装
”
、
“1.2.3
卷盘座
(
选购件
)
的拆卸和安装
”
、
“1.2.4
整
体交换台车
(
选购件
)
的拆卸和安装
”)
1.
将伺服开关置于
OFF (O)
状态。
2.
打开安全盖。
下一页
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-125
3.
从切割装置用的润滑脂注入口上注油。
•
在各润滑脂注入口每挤压
1
次
(
约
0.9 cm
3
)
•
使用润滑脂
: MP
润滑脂
2S
[
固定供料器规格时
]
左润滑脂注入口
(2
处
)
右润滑脂注入口
(1
处
)
[
整体交换台车规格时
]
左润滑脂注入口
(2
处
)
右润滑脂注入口
(1
处
)
下一页
EJM5B-001P
EJM5B-003P
EJM5B-002P
润滑脂注入口
EJM5B-065P
EJM5B-064P
润滑脂注入口
EJM5B-C-MMC01-A04-00
