CM101-D 维修手册 1.6 560 小时检查一次 ( 每月一次 ) Page 1-1 36 1.6.13 基板检测传感器的清扫 使用工具 棉纱布等 需要时间 10 分钟 通知 此作业请从基准传送带侧开始进行。 ∗ 进行维护作业时，有必 要卸下卷盘座 ( 选购件 ) 和整体交换台车 ( 选购件 ) 。 ( “1.2.3 卷盘座 ( 选购件 ) 的拆卸和安装 ” 、 “1.2.4 整体交换台车 ( 选购件 ) 的拆卸和安装 ”) 1.…
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-135

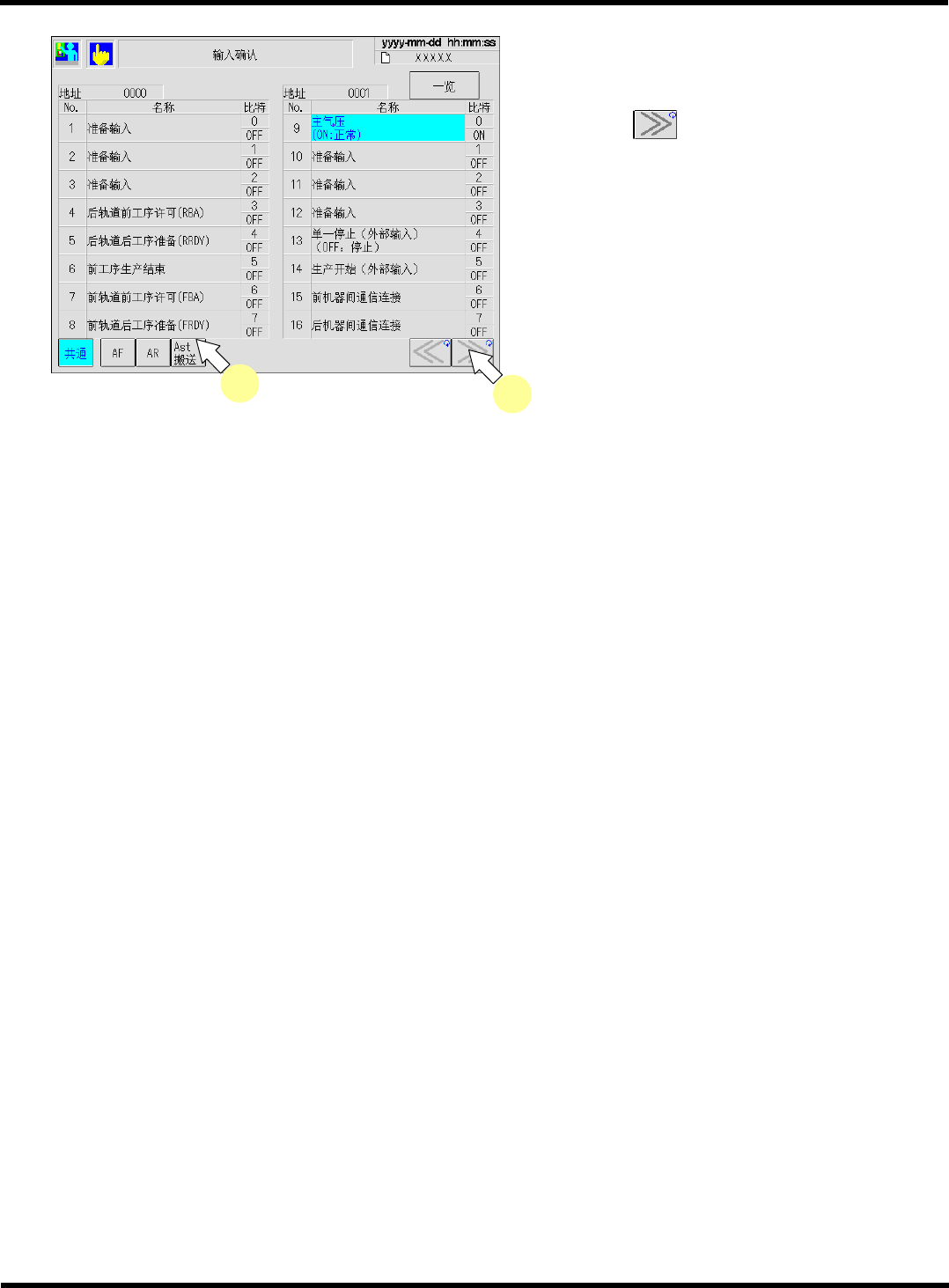

4.
按
[Ast
搬送
]
键。
5.
按一次
按钮。
•
打开
A
工作台前侧的盖，确认画面上的
No.17
‘A
工作台前安全盖
’
的显示由蓝色变成了灰色。
•
关闭
A
工作台前侧的盖，确认画面上的
No.17
‘A
工作台前安全盖
’
的显示由灰色变成了蓝色。
•
打开
A
工作台后侧的盖，确认画面上的
No.18
‘A
工作台后安全盖
’
的显示由蓝色变成了灰色。
•
关闭
A
工作台后侧的盖，确认画面上的
No.18
‘A
工作台后安全盖
’
的显示由灰色变成了蓝色。
∗
显示的颜色变化不正常时，请与本公司联系。
EJM5B-Ma-0013
4
5
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-136
1.6.13
基板检测传感器的清扫
使用工具
棉纱布等
需要时间
10
分钟
通知
此作业请从基准传送带侧开始进行。
∗
进行维护作业时，有必要卸下卷盘座
(
选购件
)
和整体交换台车
(
选购件
)
。
(
“1.2.3
卷盘座
(
选购件
)
的拆卸和安装
”
、
“1.2.4
整体交换台车
(
选购件
)
的拆卸和安装
”)
1.
将伺服开关置于
OFF (O)
状态。
2.
打开盖。
3.
用棉纱布轻轻地擦拭基板检测传感器的上
方。
∗
有
6
个基板检测传感器。
4.
关闭盖。
5.
将伺服开关置于
ON ( I )
状态。
EJM5B-N610043942AA
基板检测传感器
EJM5B-C-MMC01-A04-00
CM101-D
维修手册
1.6 560
小时检查一次
(
每月一次
)
Page 1-137
1.6.14
真空类的检查
(
高速吸头、通用吸头
)
∗
在此以通用吸头
(LS8
吸嘴
)
为例进行说明，但高速吸头
(12
吸嘴
)
也按同样的步骤进行。
使用工具
LED
照明示教量具
需要时间
15
分钟
要求
该维护作业，应在电源开关处于
ON ( I )
的状态下进行。在吸头的动作范围内进行作
业时，请务必将伺服开关置于
OFF (O)
后再打开安全盖。
(
打开安全盖可以切断向
XY
电机的供电
)
1.
将伺服开关置于
ON ( I )
。
2.
按
<
主菜单
>
画面的
键。
•
显示
<
机器调整菜单
>
画面。
3.
按
[
输出确认
]
。
•
显示
<
输出确认
>
画面。
下一页
2
EJM4A-Ma-Menu-0001
3
EJM5B-C-MMC01-A04-00
