CM101-D 维修手册 1.10 消耗零件的更换 Page 1-1 64  动作确认步骤 1. 将伺服开关置于 OFF (O) 。 2. 将吸嘴安装在更换后的吹气阀的吸头上。 3. 将伺服开关置于 ON ( I ) 。 4. 按 < 主菜单 > 画面 键。 • 显示 < 机器调整菜单 > 画面。 5. 按 [ 输出确认 ] 键。 • 显示 < 输出确认 > 画面。 下一页 4 EJM4 A -Ma…

100%1 / 509
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-163
9.
关闭安全盖。

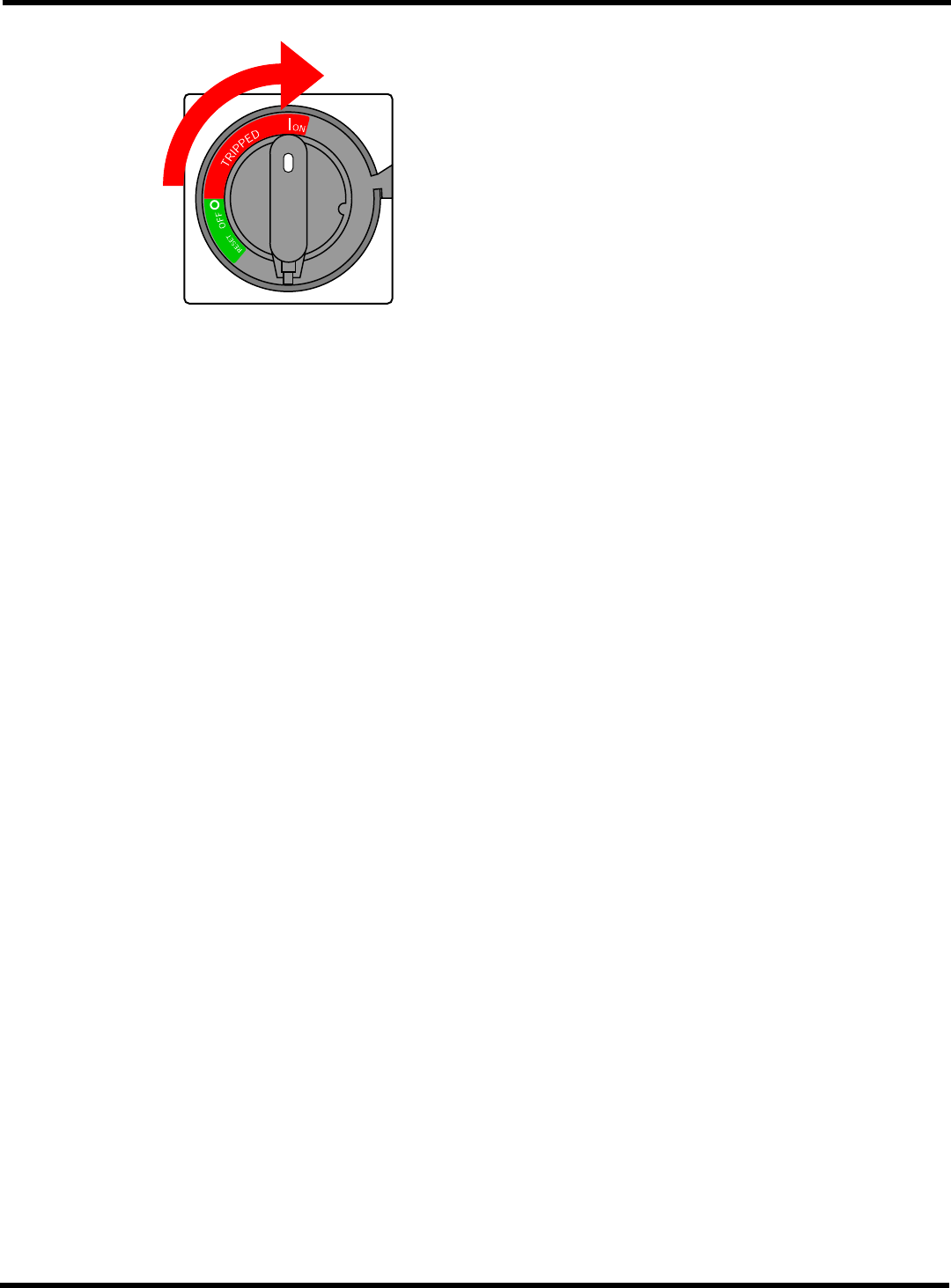

10.
将电源开关置于
ON ( I )
。
EJM5B-C-MMC01-A05-00
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-164

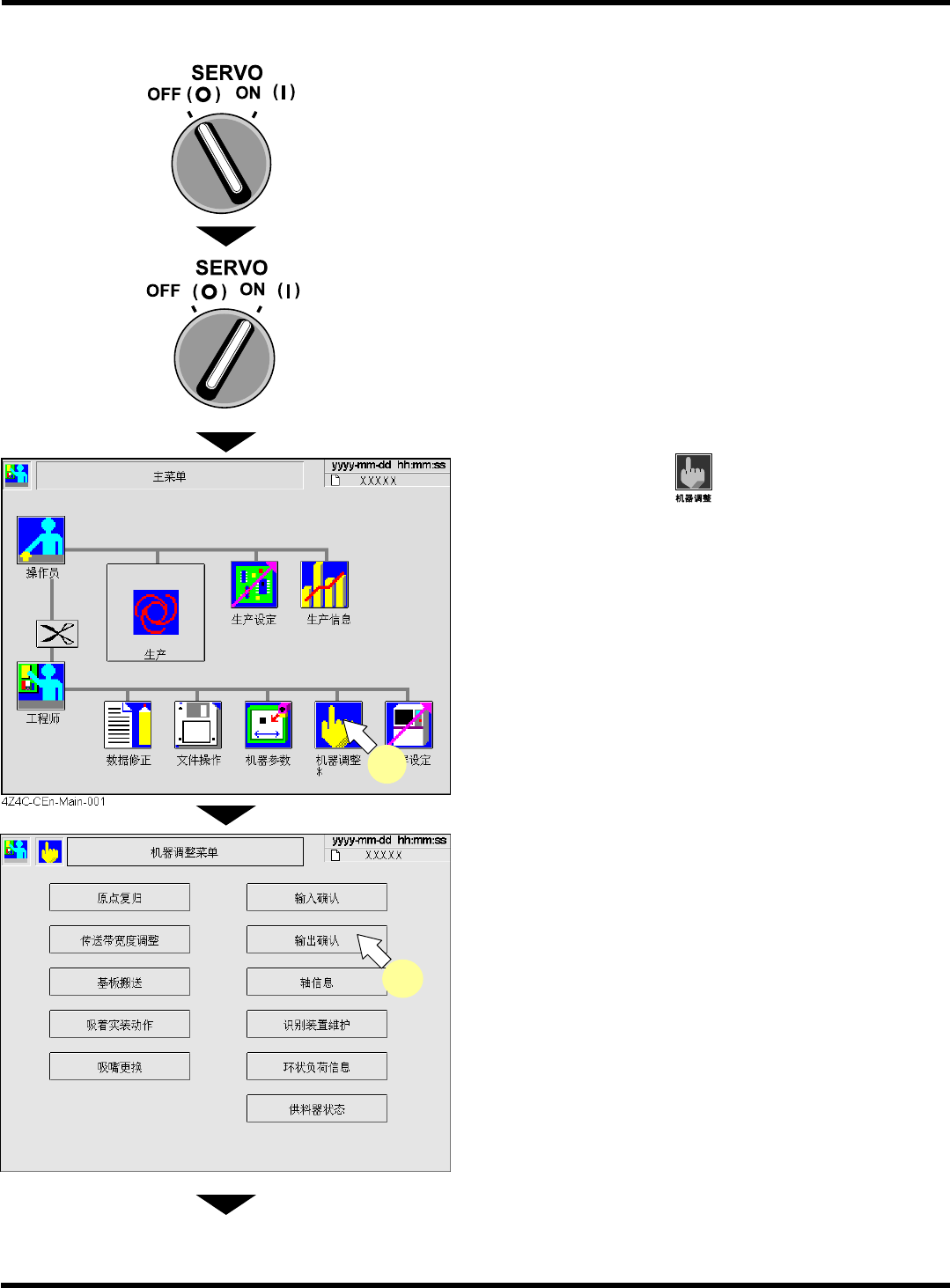

动作确认步骤
1.
将伺服开关置于
OFF (O)
。
2.
将吸嘴安装在更换后的吹气阀的吸头上。
3.
将伺服开关置于
ON ( I )
。
4.
按
<
主菜单
>
画面
键。
•
显示
<
机器调整菜单
>
画面。
5.
按
[
输出确认
]
键。
•
显示
<
输出确认
>
画面。
下一页
4
EJM4
A
-Ma-Menu-0001
5
EJM5B-C-MMC01-A05-00
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-165

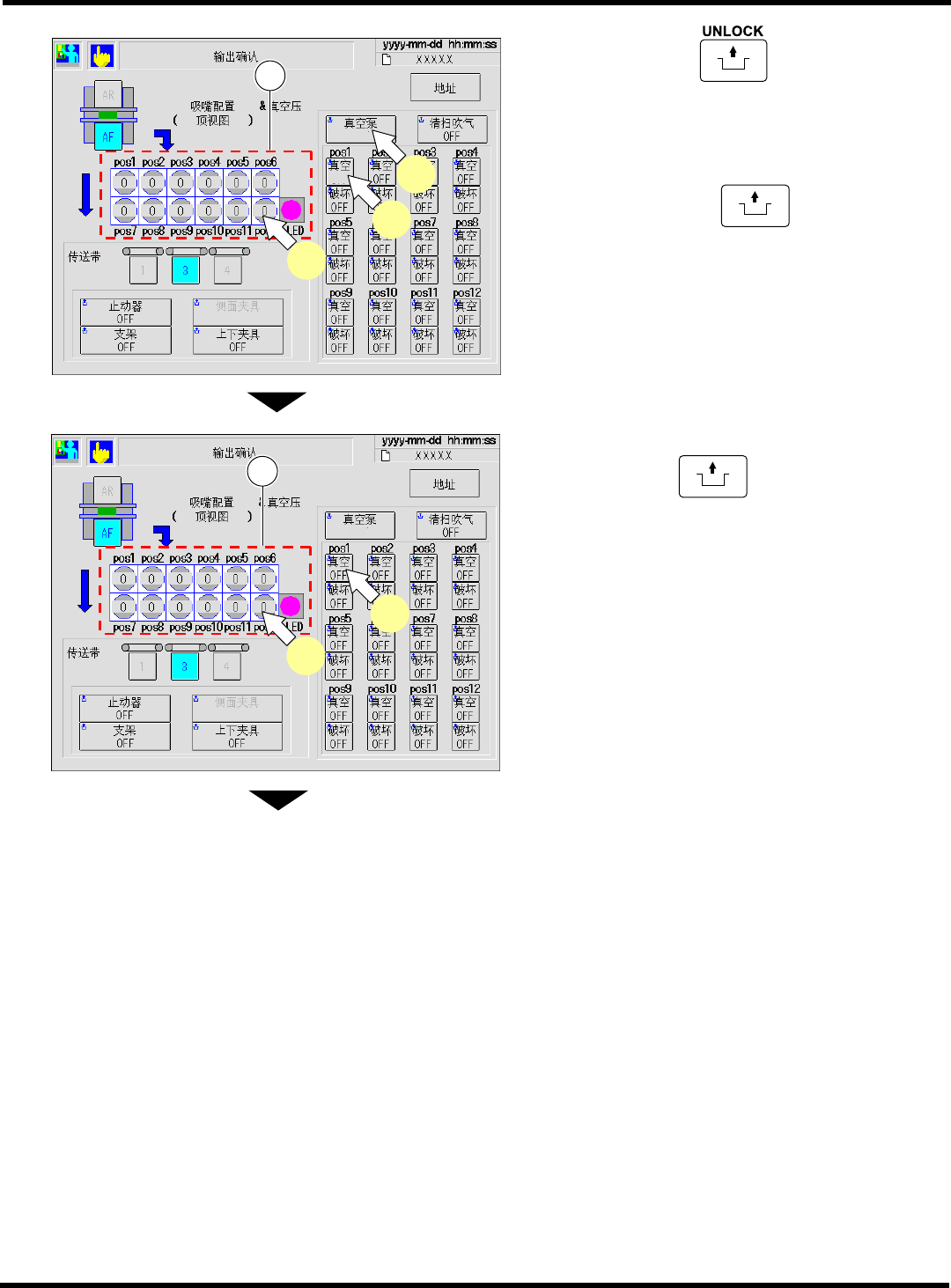

6.
按操作面板的
+
[
真空泵
]
。
•
真空泵启动，显示从
OFF
变成
ON
。
7.
按操作面板上的
UNLOCK
+
更换后的
pos1
的
[
真空
]
键。
•
显示状态将从
OFF
变为
ON
。
8.
确认更换后的阀门头真空值比
−
10
小。
(
在
部分显示
)
9.
按操作面板
UNLOCK
+
更换后的
pos1
的
[
真空
]
键。
•
显示状态将从
ON
变为
OFF
。
10.
确认更换后的阀门头真空值是否在
±
2
左
右。
(
在
部分显示
)
下一页
EJM5B-Ma-0016
ON
ON
7
6
8
1
EJM5B-Ma-0016
9
10
2
ON
EJM5B-C-MMC01-A05-00
