CM101-D 维修手册 1.10 消耗零件的更换 Page 1-1 65 6. 按操作面板的 + [ 真空泵 ] 。 • 真空泵启动，显示从 OFF 变成 ON 。 7. 按操作面板上的 UNLOCK + 更换后的 pos1 的 [ 真空 ] 键。 • 显示状态将从 OFF 变为 ON 。 8. 确认更换后的阀门头真空值比 − 10 小。 ( 在 部分显示 ) 9. 按操作面板 UNLOCK + 更换后的 pos1 的 [ 真空 …
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-164
动作确认步骤
1.
将伺服开关置于
OFF (O)
。
2.
将吸嘴安装在更换后的吹气阀的吸头上。
3.
将伺服开关置于
ON ( I )
。
4.
按
<
主菜单
>
画面
键。
•
显示
<
机器调整菜单
>
画面。
5.
按
[
输出确认
]
键。
•
显示
<
输出确认
>
画面。
下一页
4
EJM4
A
-Ma-Menu-0001
5
EJM5B-C-MMC01-A05-00
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-165
6.
按操作面板的
+
[
真空泵
]
。
•
真空泵启动，显示从
OFF
变成
ON
。
7.
按操作面板上的
UNLOCK
+
更换后的
pos1
的
[
真空
]
键。
•
显示状态将从
OFF
变为
ON
。
8.
确认更换后的阀门头真空值比
−
10
小。
(
在
部分显示
)
9.
按操作面板
UNLOCK
+
更换后的
pos1
的
[
真空
]
键。
•
显示状态将从
ON
变为
OFF
。
10.
确认更换后的阀门头真空值是否在
±
2
左
右。
(
在
部分显示
)
下一页
EJM5B-Ma-0016
ON
ON
7
6
8
1
EJM5B-Ma-0016
9
10
2
ON
EJM5B-C-MMC01-A05-00
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-166

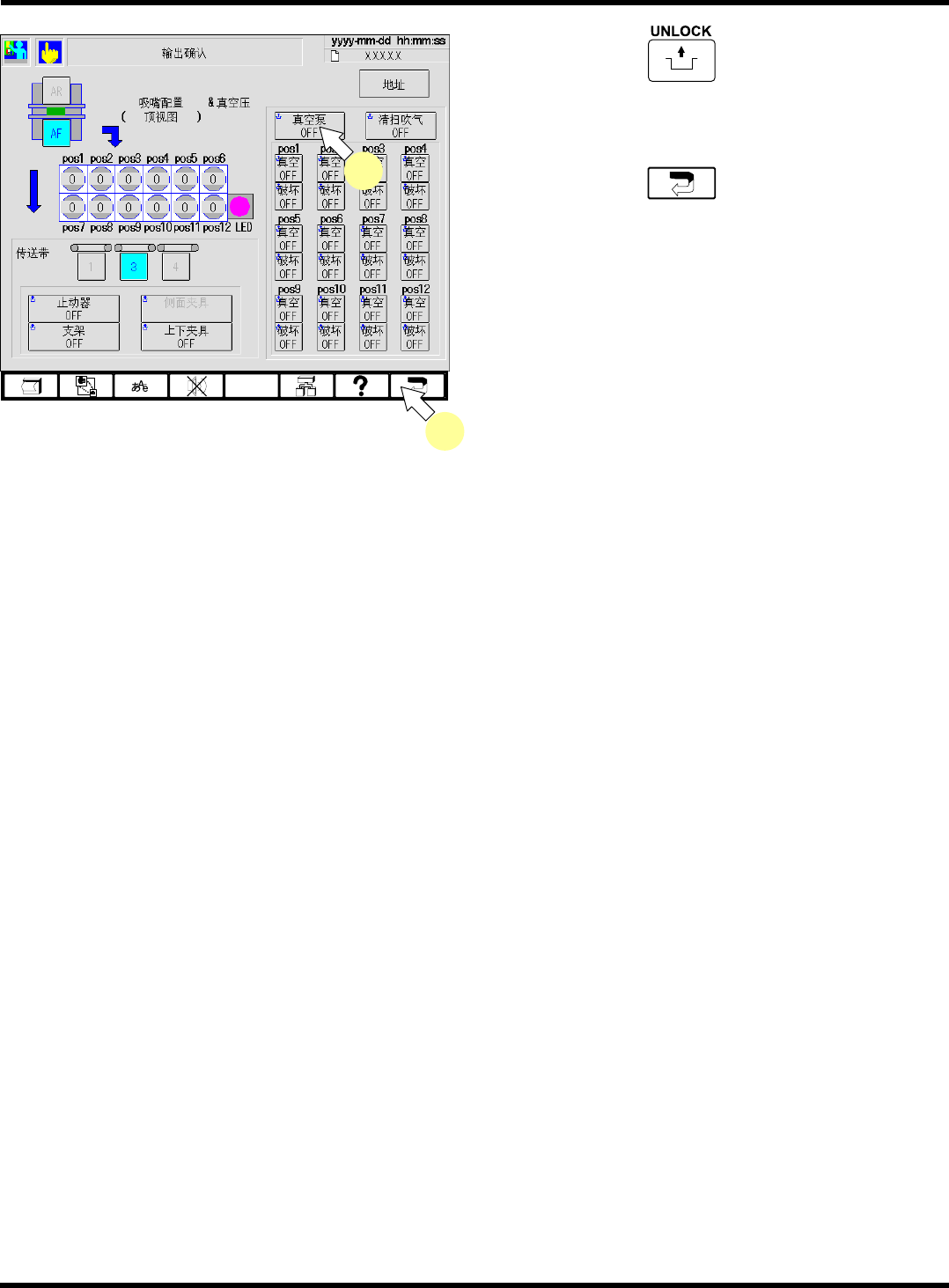

11.
按操作面板的
+
[
真空泵
]
。
•
真空泵停止，显示从
ON
变为
OFF
。
12.
按两次功能键
。
[戻る]を 2 回押す。
EJM5B-Ma-0016
11
12
