CM101-D 维修手册 1.10 消耗零件的更换 Page 1-1 67 1.10.5 真空阀的更换 ( 多功能吸头 ) 使用工具 六角扳手 ( 尺寸 : 对边 3 mm ) 需要时间 10 分钟  更换步骤 多功能吸头每次更换 3 个吸头的真空 阀。 ∗ 在进行维修作业时有必 要拆卸供料器工作台 盖、卷盘座 ( 选购件 ) 以及整体交换台 车 ( 选购件 ) 。 ( “1.2.2 供料器工作台盖的 拆卸和安装 ” 、 “1.2.3…

100%1 / 509
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-166
11.
按操作面板的
+
[
真空泵
]
。
•
真空泵停止，显示从
ON
变为
OFF
。
12.
按两次功能键
。
[戻る]を 2 回押す。
EJM5B-Ma-0016
11
12
EJM5B-C-MMC01-A05-00
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-167
1.10.5
真空阀的更换
(
多功能吸头
)
使用工具
六角扳手
(
尺寸
:
对边
3 mm)
需要时间
10
分钟
更换步骤
多功能吸头每次更换
3
个吸头的真空阀。
∗ 在进行维修作业时有必要拆卸供料器工作台盖、卷盘座
(
选购件
)
以及整体交换台车
(
选购件
)
。
(
“1.2.2
供料器工作台盖的拆卸和安装
”
、
“1.2.3
卷盘座
(
选购件
)
的拆卸和安装
”
、
“1.2.4
整
体交换台车
(
选购件
)
的拆卸和安装
”)

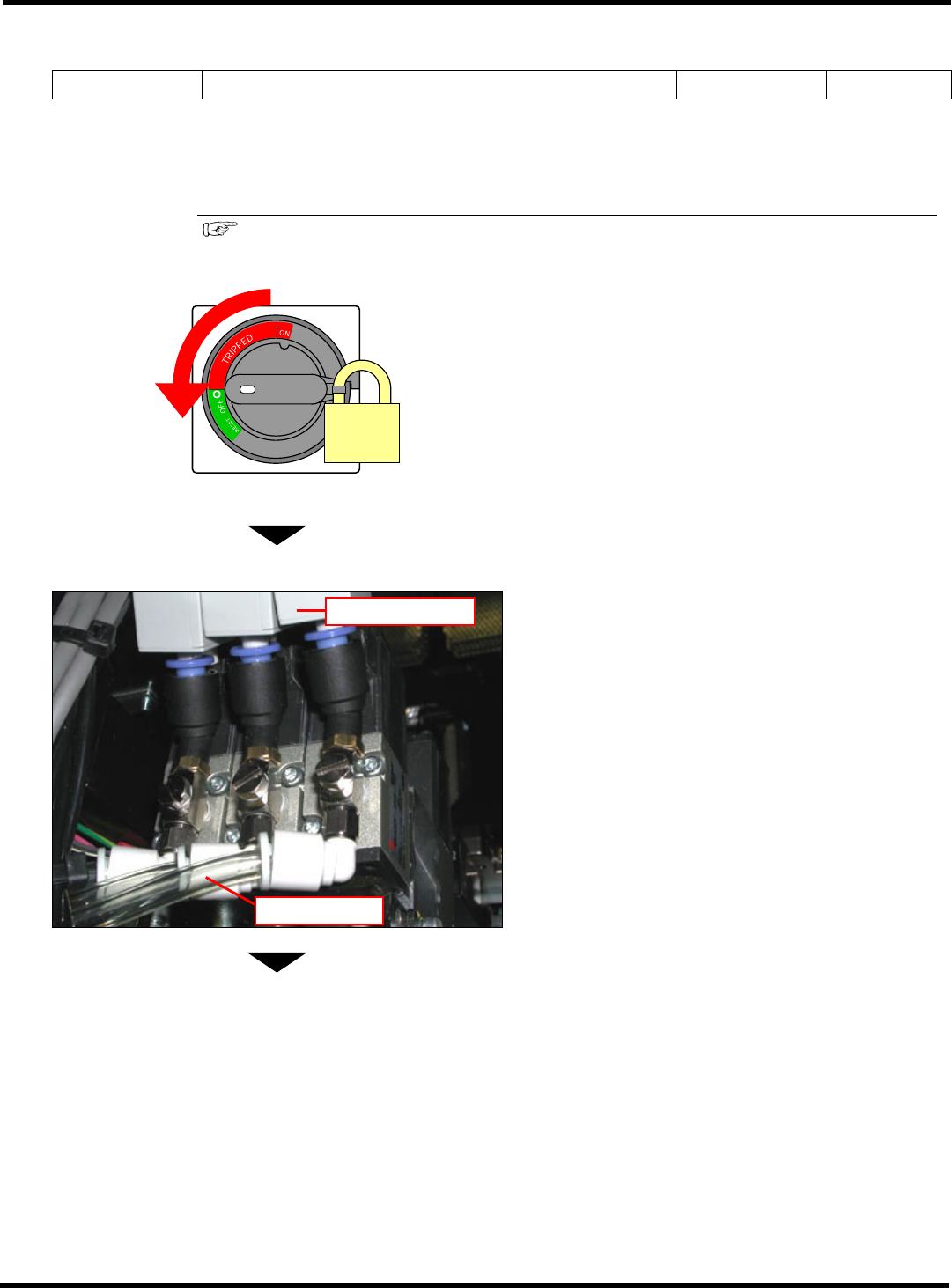

1.
将电源开关置于
OFF (O)
。
∗
请锁上电源开关。
2.
打开安全盖。
3.
将吸头移动到容易操作的位置。
•
移动吸头时，请握住手柄。
4.
卸下固定螺栓，取下吸头盖。
5.
拔出阀的透明配管。
6.
拔出真空传感器吸头。
7.
切断配线的捆扎带，取下阀的配线连接器
(
基板上
)
。
下一页
4Z4C-470P
真空传感器吸头
透明配管
EJM5B-C-MMC01-A05-00
CM101-D
维修手册
1.10
消耗零件的更换
Page 1-168
8.
卸下阀的固定螺栓。
9.
取下阀。
10.
用固定螺栓安装新阀。
(
固定螺栓拧紧扭矩
(
参考
): 0.9 N•cm)
11.
连接配线连接器，用捆扎带按原样整理好。
12.
连接真空传感器吸头。
13.
连接配管。
14.
安装吸头盖。
15.
关闭安全盖。
16.
将电源开关置于
ON ( I )
。
EJM5B-C-MMC01-A05-00
