CM101-D 维修手册 2.1 关于机器参数 Pa ge 2- 31 2.1.22 负荷系数 ∗ 仅限于多功能吸头 (3 吸嘴 ) 可以使用。 a. ‘ 负荷系数 ’ 是为了发生数据中所指 定的搭载负荷而设定的 系数。 2.1.23 3D 传感器 ( 选购件 ) ∗ 可用于通用吸头 (8 吸嘴 ) 以及多功能吸头 (3 吸嘴 ) 。 a. ‘3D 偏移量 ’ 显示 3D 传感器的位置、 倾斜度、 高 度的偏移量。 用于通过 3D 传感…

100%1 / 509
CM101-D
维修手册
2.1
关于机器参数
Page 2-30
2.1.20
元件排出位置
(
选购件
)
a. ‘
排出位置偏移量
’
•
显示
NG
品排出传送带
(
选购件
)
的位置。当有
NG
元件排出传送带时，显示本画面。
用于元件排出时的吸头移动。
2.1.21
吸头缓冲量
∗
仅限于多功能吸头
(3
吸嘴
)
可以使用。
a. ‘
吸头缓冲量
’
显示各吸头缓冲冲程末端传感器处于
ON
状态时
的压入距离。
EJM5B-Mp-0019
a
EJM5B-Mp-0124
a
EJM5B-C-MMC02-A01-00
CM101-D
维修手册
2.1
关于机器参数
Page 2-31

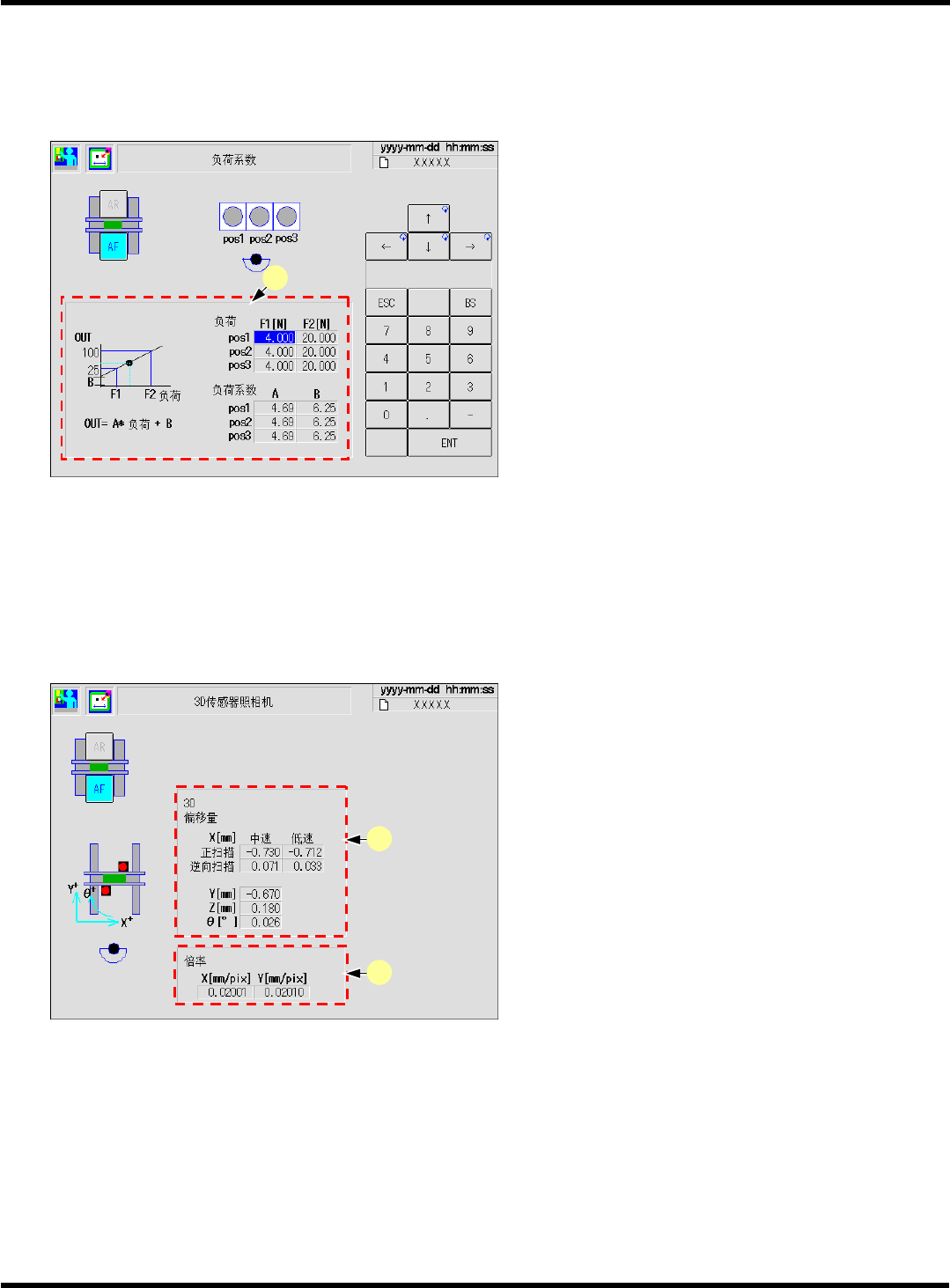

2.1.22
负荷系数
∗
仅限于多功能吸头
(3
吸嘴
)
可以使用。
a. ‘
负荷系数
’
是为了发生数据中所指定的搭载负荷而设定的
系数。
2.1.23 3D
传感器
(
选购件
)
∗
可用于通用吸头
(8
吸嘴
)
以及多功能吸头
(3
吸嘴
)
。
a. ‘3D
偏移量
’
显示
3D
传感器的位置、倾斜度、高度的偏移量。
用于通过
3D
传感器进行的芯片识别位置补正、
以及芯片识别的计算。
b. ‘
倍率
’
显示
3D
传感器的像素率。
用于通过
3D
传感器进行的芯片识别的计算。
EJM5B-Mp-0125
a
EJM5B-Mp-0126
a
b
EJM5B-C-MMC02-A01-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-32
2.
2.2
机器参数的示教步骤
通知
在进行机器参数的示教时，请事先将当前的机器参数保存在软盘里。
(
程序手册
)
∗
请在进行示教前确认吸头照相机上没有偏光板等。
(
“2.2.5
基板定位及实装高度，
2.2.6
面补正，
2.2.7
吸着位置，
2.2.8
吸嘴交换器
”)
机器参数示教画面可按以下步骤进行显示。
1.
按
<
主菜单
>
画面的
。
•
显示
<
机器参数菜单
>
画面。
2.
按
[
机器参数示教
]
。
下一页
EJM4A-Mp-Menu-0001
2
1
