CM101-D 维修手册 2.2 机器参数的示教步 骤 Pa ge 2- 48 D) 有部品厚度传感器 (12 吸嘴 /8 吸嘴用选购件 ) ，并且使用 1 根示教吸嘴时 ( 对每个吸头进行示教 ) 1. 按 [Z 轴原点偏移量 ] 。 2. 按 [ 每个吸头 ] 。 下一页 EJM8A -Mp-0036 1 EJM5B -Mp-0147 2 EJM5B- C-MMC02-A02-0 0
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-47
17.
按功能键的
。
18.
按操作面板上的
+
[
执行
]
。
EJM5B-Mp-0145
17
EJM5B-Mp-0146
18
EJM5B-C-MMC02-A02-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-48
D)
有部品厚度传感器
(12
吸嘴
/8
吸嘴用选购件
)
，并且使用
1
根示教吸嘴时
(
对每个吸头进行示教
)

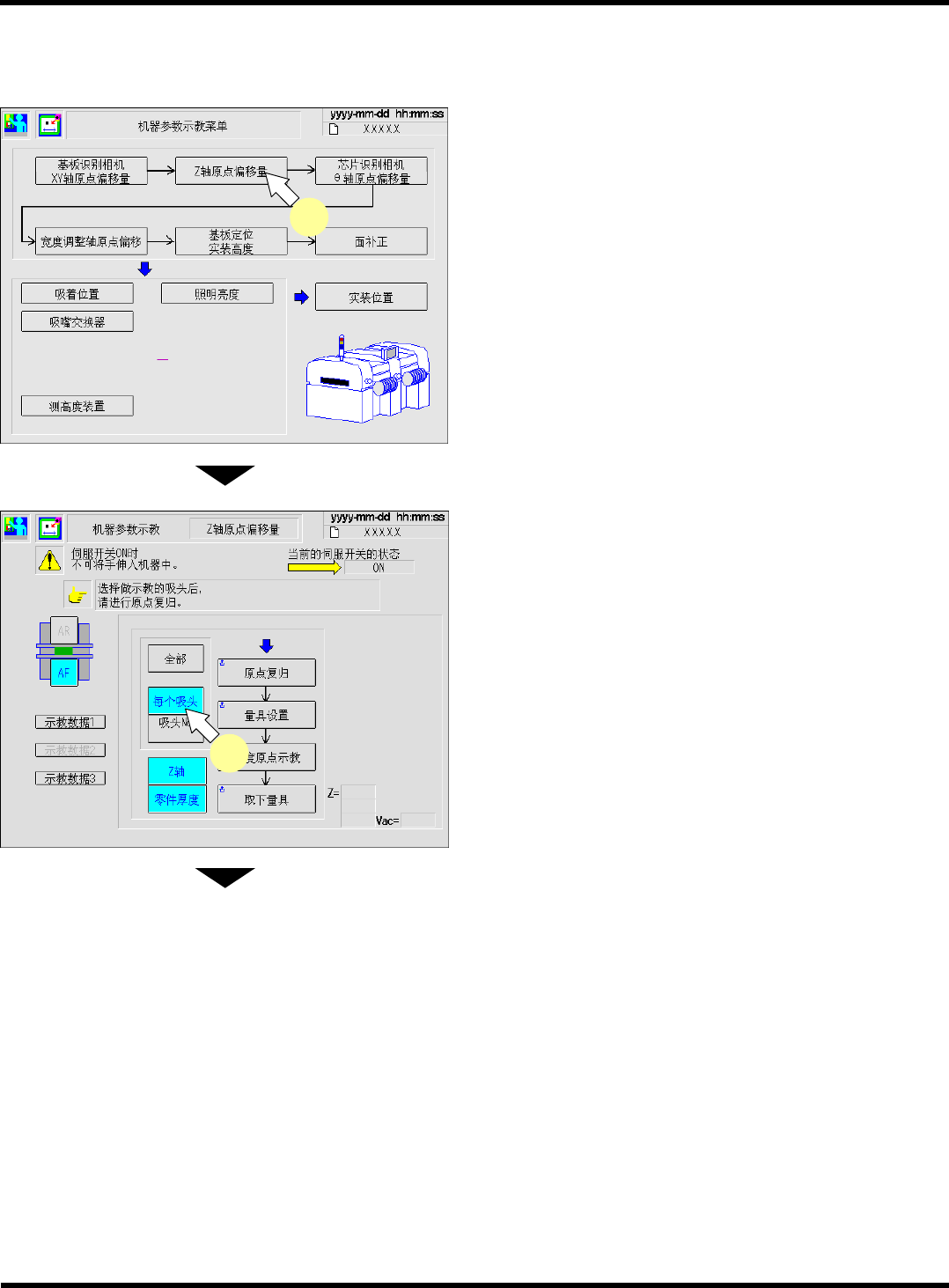

1.
按
[Z
轴原点偏移量
]
。
2.
按
[
每个吸头
]
。
下一页
EJM8A-Mp-0036
1
EJM5B-Mp-0147
2
EJM5B-C-MMC02-A02-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-49

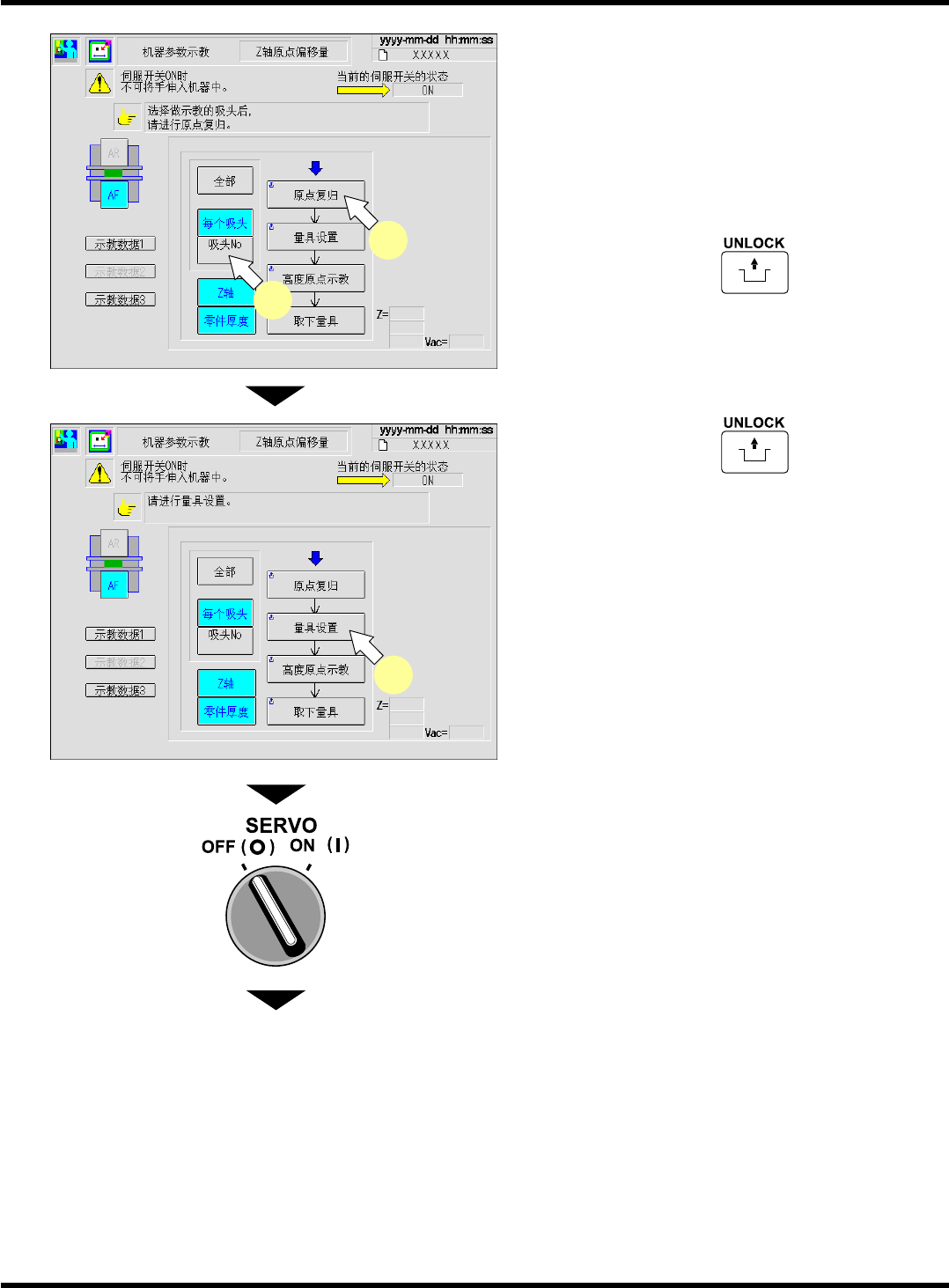

3.
选择吸头
No.
。
仅进行
Z
轴的示教时
∗
请按下
[
零件厚度
]
使其处于未选择状态。
仅进行部品厚度的示教时
∗
请按下
[Z
轴
]
使其处于未选择状态。
4.
按操作面板上的
+
[
原点复归
]
。
5.
按操作面板上的
+
[
量具设置
]
。
6.
将伺服开关置于
OFF (O)
。
7.
打开安全盖。
下一页
EJM5B-Mp-0148
5
EJM5B-Mp-0147
3
4
EJM5B-C-MMC02-A02-00
