CM101-D 维修手册 2.2 机器参数的示教步 骤 Pa ge 2- 94 24. 将吸着位置量具移至所选工作台的下列插 槽上。 • 固定供料器规格 : 35 号 ( 右端 ) 插槽 整体交换台车规格 : 27 号 ( 右端 ) 插槽 25. 关闭安全盖。 26. 将伺服开关置于 ON ( I ) 状态。 下一页 EJM5B -049P 吸着位置量具 EJM5B- C-MMC02-A03-0 0
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-93

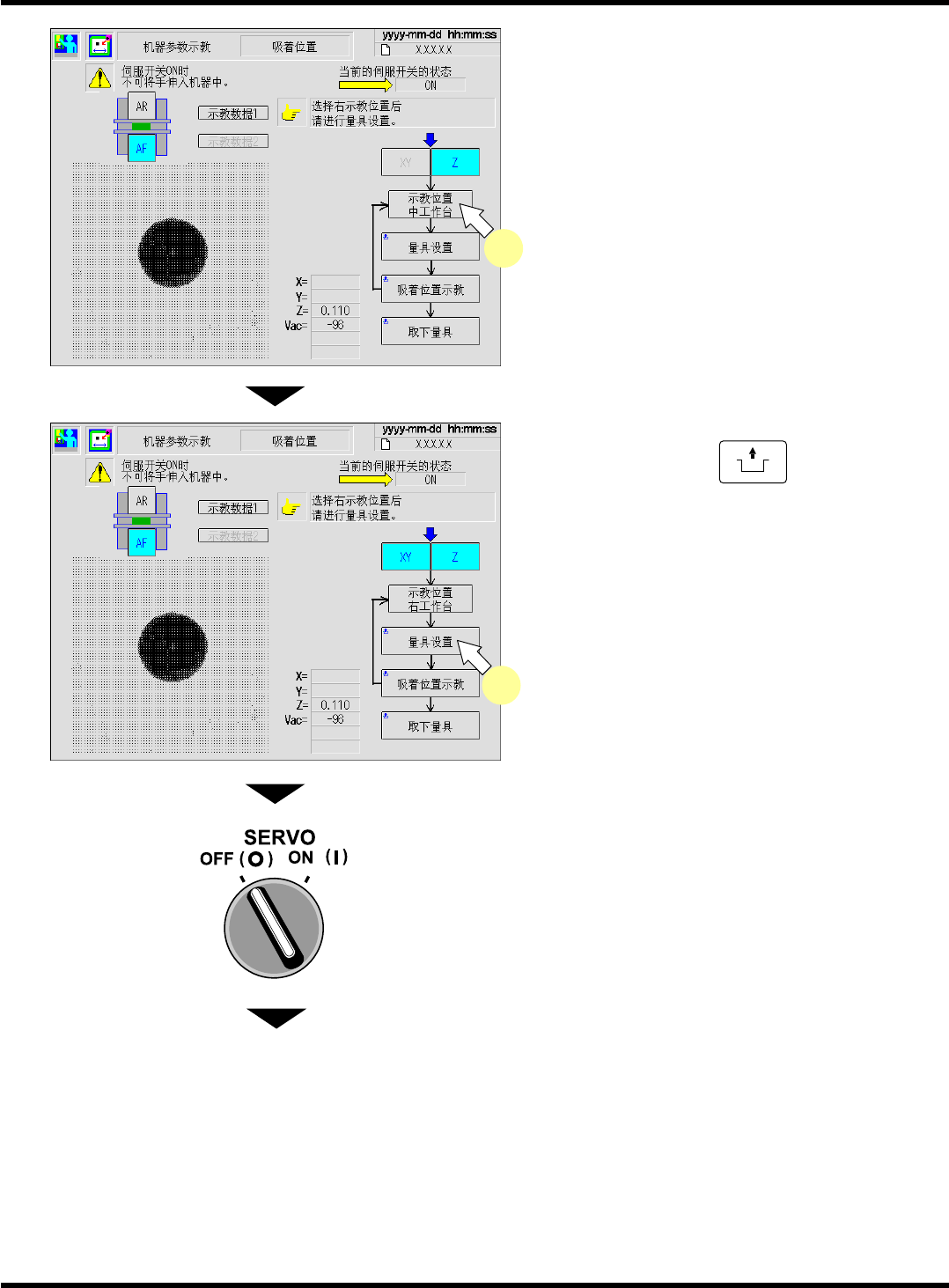

20.
按
[
示教位置中工作台
]
。
•
转换成
‘
示教位置右工作台
’
。
21.
按操作面板上的
UNLOCK
+
[
量具设置
]
。
22.
将伺服开关置于
OFF (O)
状态。
23.
打开安全盖。
下一页
EJM5B-Mp-0059
20
EJM5B-Mp-0060
21
EJM5B-C-MMC02-A03-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-94
24.
将吸着位置量具移至所选工作台的下列插
槽上。
•
固定供料器规格
: 35
号
(
右端
)
插槽
整体交换台车规格
: 27
号
(
右端
)
插槽
25.
关闭安全盖。
26.
将伺服开关置于
ON ( I )
状态。
下一页
EJM5B-049P
吸着位置量具
EJM5B-C-MMC02-A03-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-95
27.
按操作面板上的
UNLOCK
+
[
吸着位置示
教
]
。
28.
按操作面板上的
UNLOCK
+
[
取下量具
]
。
29.
将伺服开关置于
OFF (O)
状态。
30.
打开安全盖。
31.
卸下量具和吸嘴。
32.
关闭安全盖。
下一页
EJM5B-Mp-0061
27
EJM5B-Mp-0062
28
EJM5B-C-MMC02-A03-00
