CM101-D 维修手册 2.2 机器参数的示教步 骤 Page 2-1 23 38. 关闭安全盖。 39. 将伺服开关置于 ON ( I ) 。 40. 按功能键 。 41. 按操作面板上的 + [ 执行 ] 。 • 吸头将移动到原点位置 上。 O FF ( ) ON ( ) S E RVO EJM5B -Mp-0131 40 EJM5B -Mp-0132 41 EJM5B- C-MMC02-A03-0 0

100%1 / 509
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-122

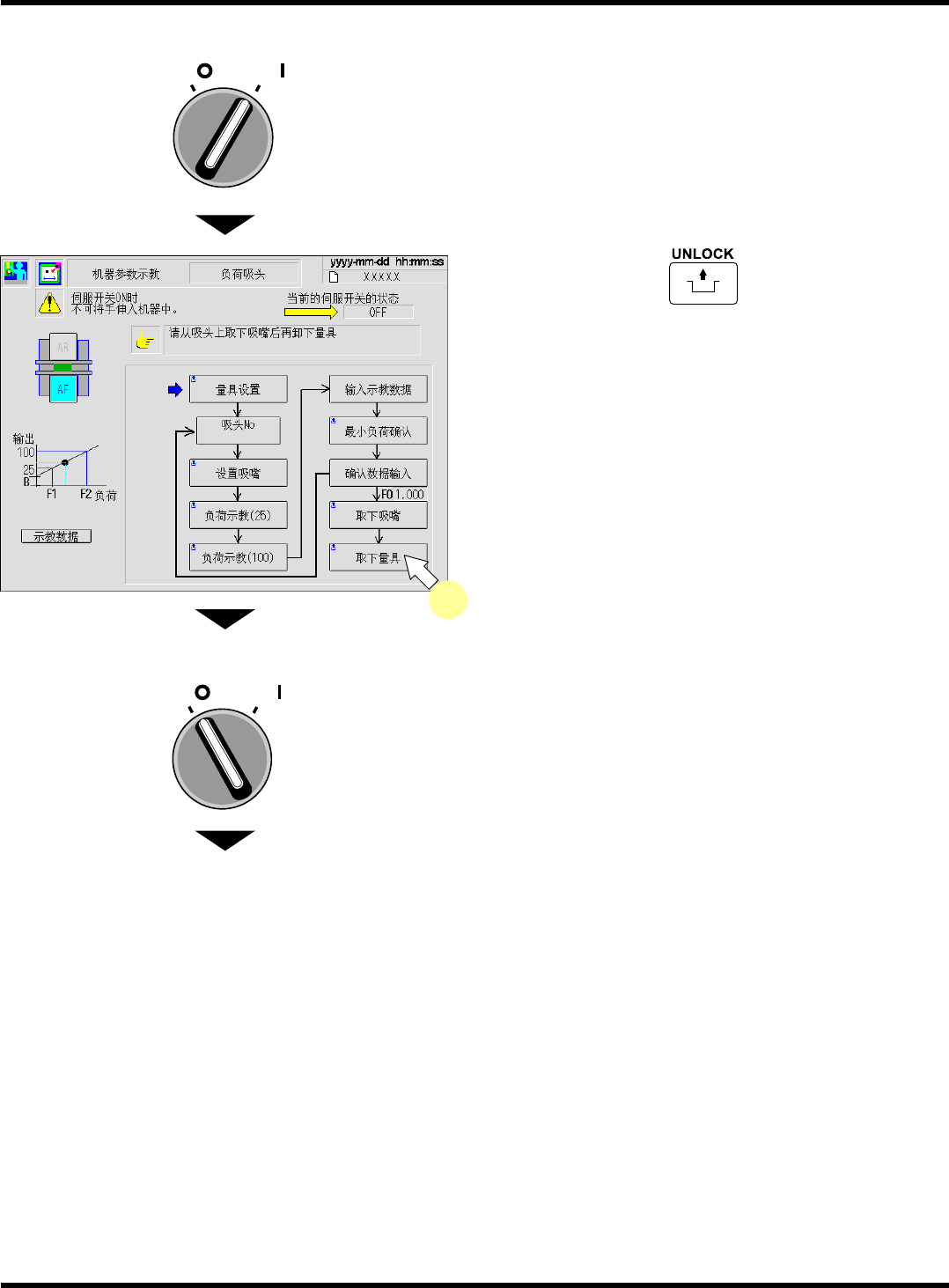

32.
关闭安全盖。
33.
将伺服开关置于
ON ( I )
。
34.
按操作面板上的
+
[
取下量具
]
。
35.
将伺服开关置于
OFF (O)
。
36.
打开安全盖。
37.
取下负荷测定量具。
下一页
O
FF ( )
ON (
)
SERVO
OFF ( )
ON ( )
SERVO
EJM5B-Mp-0130
34
EJM5B-C-MMC02-A03-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-123

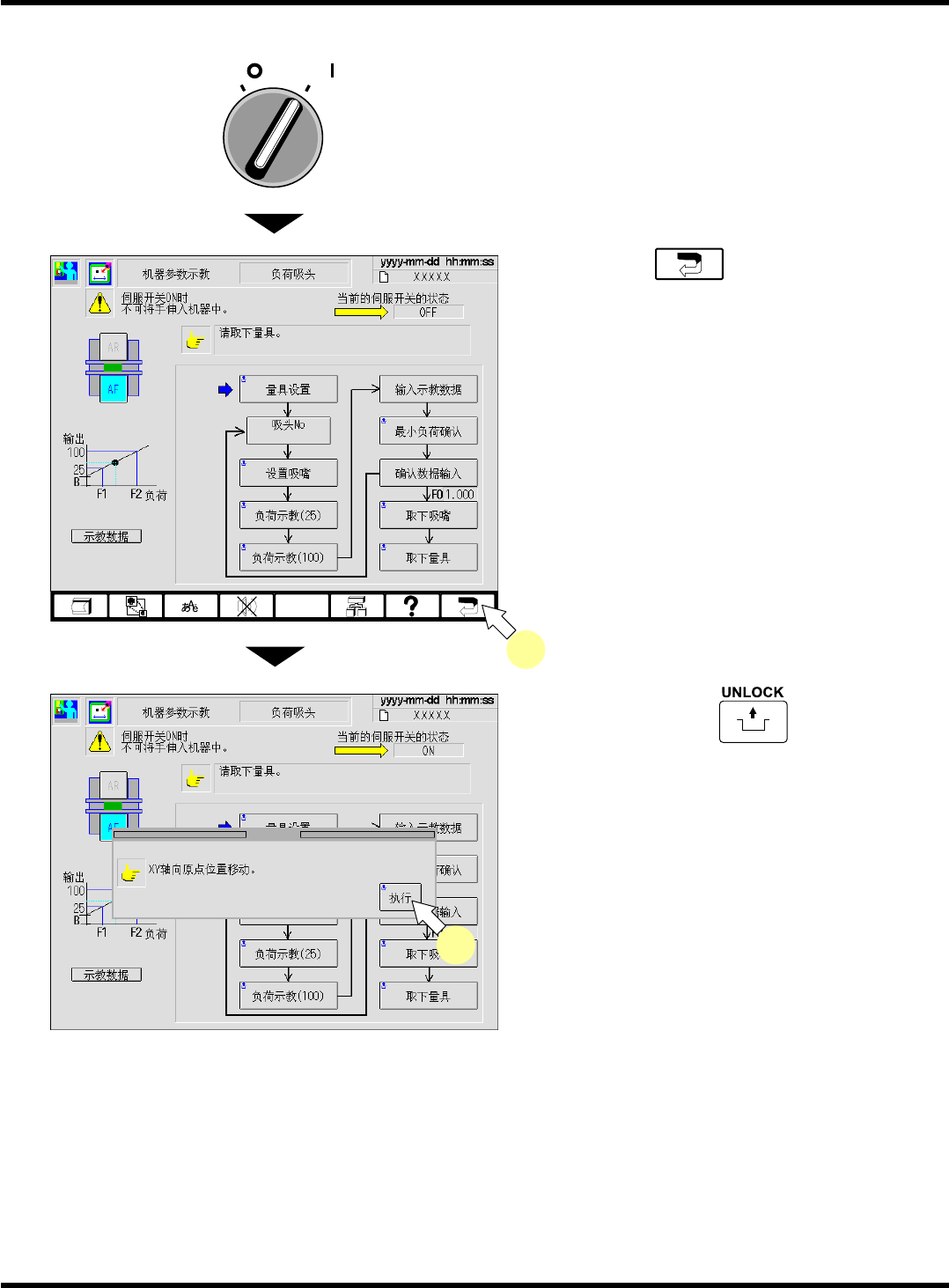

38.
关闭安全盖。
39.
将伺服开关置于
ON ( I )
。
40.
按功能键
。
41.
按操作面板上的
+
[
执行
]
。
•
吸头将移动到原点位置上。
O
FF ( )
ON (
)
SERVO
EJM5B-Mp-0131
40
EJM5B-Mp-0132
41
EJM5B-C-MMC02-A03-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-124

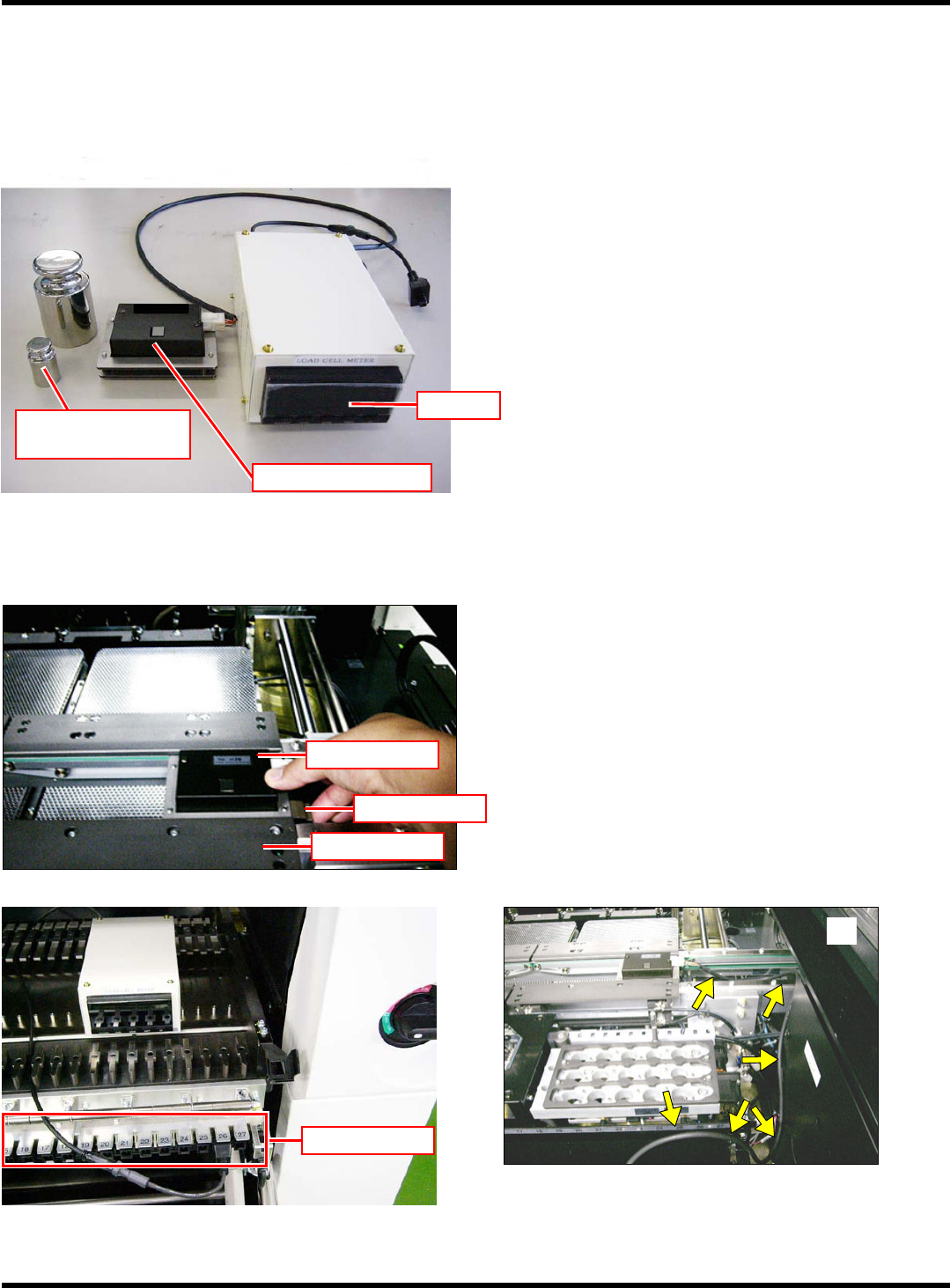

负荷测定量具
(
选购件
)
初始设定
因出厂时已设定好，通常不需要设定。
量具的构成
量具的校正
请将量具设置在基板止动器的基准位置上，然后将电源线连接在整体交换台车的电源供给部。
∗
设置量具时，根据基板流动前侧基准或后侧基
准的设定，请推碰到轨道的基准侧和止动器上。
另外，请参考照片
配线，以免配线与吸头干
涉。
EJM4A-042P
EJM4A-043P
轨道
(
基准侧
)
负荷测定量具
止动器
EJM4A-073P
测力传感器
显示部
1
kg
砝码，
100
g
砝码
(
箱装
)
EJM4A-072P
电源供给部
EJM5B-C-MMC02-A03-00
