CM101-D 维修手册 2.2 机器参数的示教步 骤 Page 2-1 33 3. 按 [3D 传感器照相机 ] 。 4. 按操作面板上的 UNLOCK + [ 量具设置 ] 。 5. 将伺服开关置于 OFF (O) 。 6. 打开安全盖。 下一页 O FF ( ) ON ( ) S E RVO E53C-Mp-0023 3 EJM5B -Mp-0113 4 EJM5B- C-MMC02-A03-0 0

100%1 / 509
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-132
2.2.12 3D
传感器
(
选购件
)
使用工具
3D
传感器示教量具
(N610031077AC: 3
吸嘴用
)
需要时间
15
分钟
(N610078258AA: 8
吸嘴用
)
前期准备
3D
传感器示教量具
(3
吸嘴用
) (8
吸嘴用
)
1.
按主菜单的
。
•
机器参数菜单画面将被显示。
2.
按
[
机器参数示教
]
。
下一页
EJM6A-477P
EJM6
A
-Main-0002
1
EJM6A-Mp-0124
2
EJM5B-C-MMC02-A03-00
EJM5B-060P
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-133

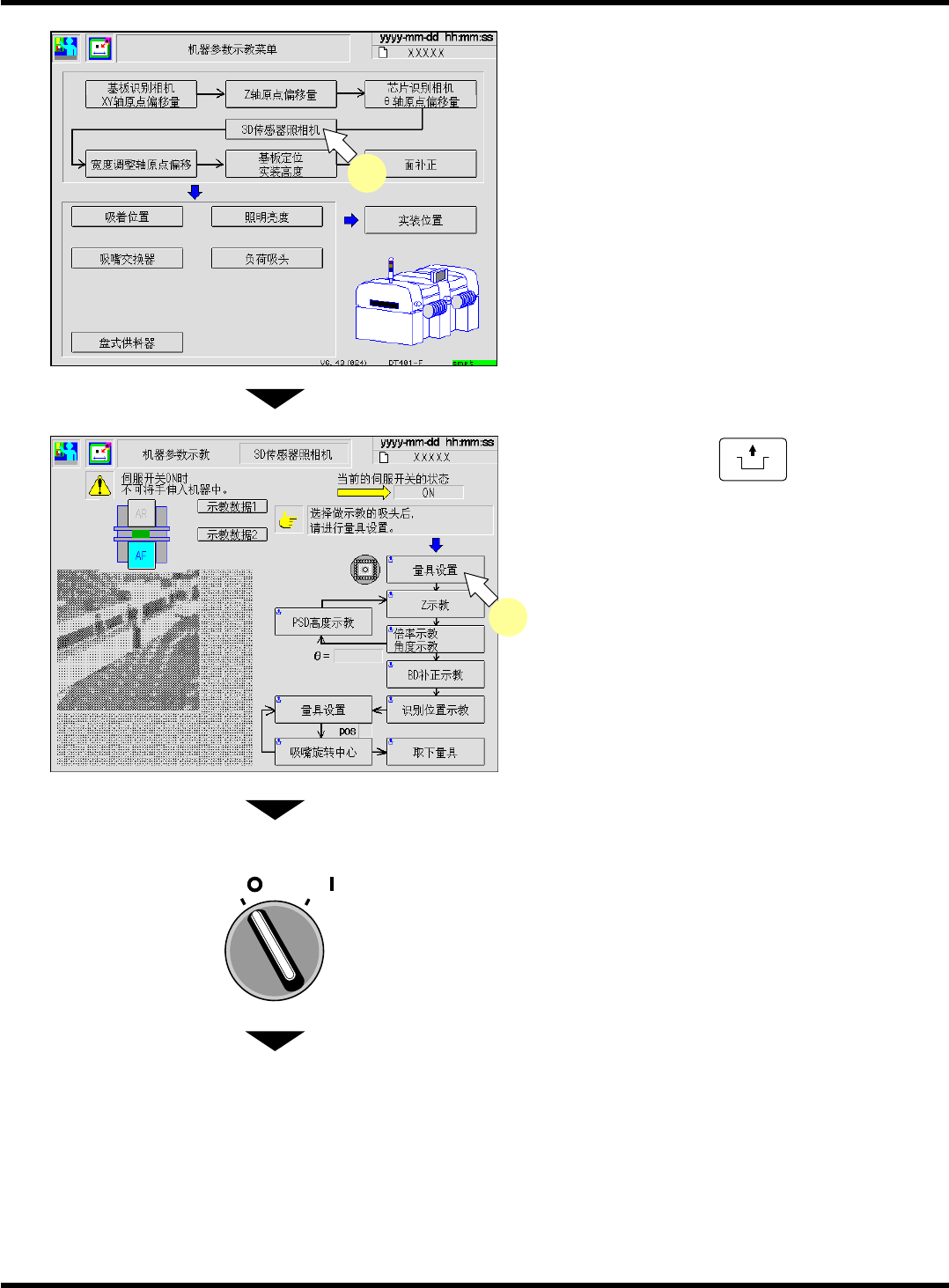

3.
按
[3D
传感器照相机
]
。
4.
按操作面板上的
UNLOCK
+
[
量具设置
]
。
5.
将伺服开关置于
OFF (O)
。
6.
打开安全盖。
下一页
O
FF ( )
ON (
)
SERVO
E53C-Mp-0023
3
EJM5B-Mp-0113
4
EJM5B-C-MMC02-A03-00
CM101-D
维修手册
2.2
机器参数的示教步骤
Page 2-134
7.
在吸嘴位置
3
号上安装
3D
传感器示教量
具。
8.
关闭安全盖。
9.
将伺服开关置于
ON ( I )
。
10.
按操作面板的
UNLOCK
+
[Z
示教
]
。
•
将会显示
“Z
示教中
...”
的信息。
下一页
O
FF ( )
ON (
)
SERVO
EJM5B-Mp-0114
10
EJM6A-478P
EJM5B-C-MMC02-A03-00
