Samsung Component Placer SM320 Maintenance Refer ence 主要功能说明 PIN NO. DEF . DESCRIPTION 备注 1 CANH CAN 通信信号 2 CANL 连接其它 NODE 的 CAN 通信信号 3 /IO-RES RESET 信号 FROM CAN MASTER CN2/ CN3 6 +12V A/D 用 +12V 电源 FROM CAN MASTER 1 2…
控制单元检验
7-11
主要功能说明
PIN NO. DEF. DESCRIPTION 备注
1 CANH
CAN 通信信号
2 CANL
连接其它NODE的CAN通
信信号
3 /IO-RES
RESET 信号
FROM CAN MASTER
CN2/CN3
6 +12V
A/D用 +12V 电源
FROM CAN MASTER
CN1 1~34
DATA,
CS_IN
FEEDER I/O板 I/F 端子
CN2 1~60 IN1.0~IN8.3 #1~#30 FEEDER INPUTS
DOCKING时 #1~#28
CN3 1~60 IN8.4~IN15.7 #31~#60 FEEDER INPUTS
DOCKING时 #29~#56

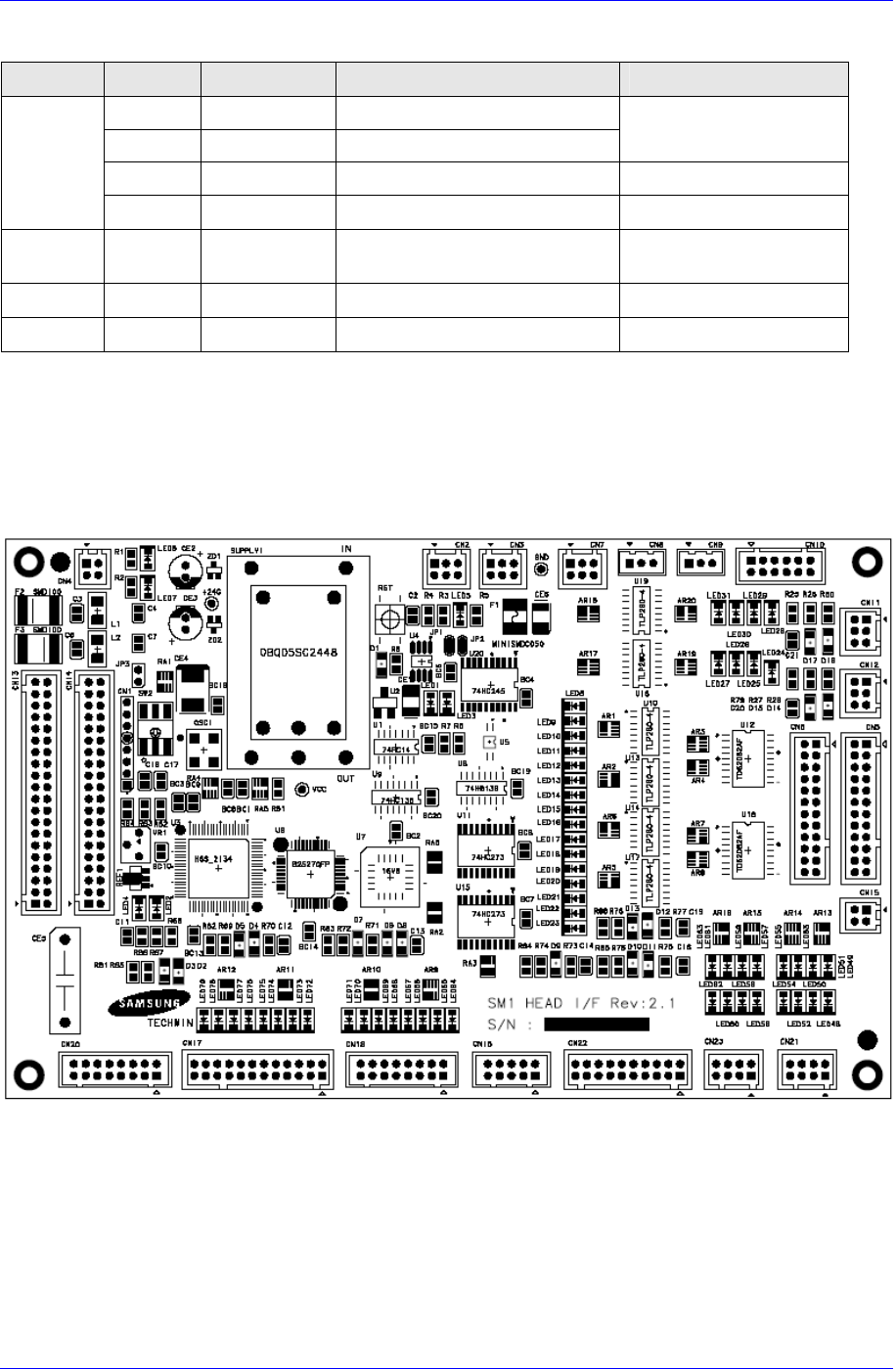

7.3.4. Head I/O Board
与CAN MASTER BOARD执行CAN通信，使用相应的打印机打印从CAN MASTER
BOARD接受的Digital Output。另外，从INPUT PORT接受的DATA传送到 CAN M
ASTER BOARD。同时，把HEAD附着MOTOR的HOME SENSOR 信号中介到系
统控制部。另外，从VME I/O 板传送的Head磁头部分空压输出中介到各位置。
使用的电源
外部输入电源: +24V DC
内部使用的电源: +5V DC / +24V DC
Samsung Component Placer SM320 Maintenance Reference
主要功能说明
PIN NO. DEF. DESCRIPTION 备注
1 CANH
CAN 通信信号
2 CANL
连接其它NODE
的CAN通信信号
3 /IO-RES RESET 信号
FROM CAN
MASTER
CN2/
CN3
6 +12V A/D用 +12V 电源
FROM CAN
MASTER
1 24VP
OUTPUT PORT用 DC+24V 电源
2 24V
INPUT PORT用 DC+24V 电源
CN4
3/4 24G
DC+24V 电源 GROUND
-
CN6 21 OUT2.6 SIDE ILL U/D SOLENOID OUTPUT
2 IN1.0 R12 AUX HOME SENSOR INPUT
CN7
4 OUT1.7 NOZZLE CHECK SENSOR OFF
CN8 2 IN1.2 R34 AUX HOME SENSOR INPUT -
CN9 2 IN1.3 R56 AUX HOME SENSOR INPUT -
4 IN1.5 SIDE ILL UP SENSOR -
CN10
9 IN1.6 SIDE ILL DOWN SENSOR -
CN11 3/4 AN6/AN7 RESERVED ANALOG INPUT PORT -
3/4/10/
15/21/22
H1~6Z_HOME
HEAD #1~#6 Z MOTOR HOME
SENSOR
FROM HEAD
HOME
SENSOR
9/16/27 TH1~3_HOME
THETA MOTOR #1~#3 HOME
SENSOR
28 MIR_+LIMIT
SWING MOTOR POSITIVE LIMIT
SENSOR
33 MIR_HOME SWING MOTOR HOME SENSOR
CN13
34 MIR_-LIMIT
SWING MOTOR NEGATIVE LIMIT
SENSOR
3/4/10/15/2
1/22
H1~6Z_HOME
HEAD #1~#6 Z MOTOR HOME
SENSOR
TO AXIS
SENSOR
BOARD
9/16/27 TH1~3_HOME
THETA MOTOR #1~#3 HOME
SENSOR
28 MIR_+LIMIT
SWING MOTOR POSITIVE LIMIT
SENSOR
33 MIR_HOME SWING MOTOR HOME SENSOR
CN14
34 MIR_-LIMIT
SWING MOTOR NEGATIVE LIMIT
SENSOR
1 +24VPF
OUTPUT PORT用 DC+24V 电源
2 +24VF
INPUT PORT用 DC+24V 电源
CN15
3/4 24G
DC+24V 电源 GROUND
CN16
5/6/7/8/9/1
0
AIN0~5 HEAD #1~6 VACUUM SENSOR INPUT
7-12
控制单元检验
7-13
PIN NO. DEF. DESCRIPTION 备注
6/8/10/12/1
4/16
VME_DO1.0~1.
5
HEAD #1~6 VACUUM ON/OFF INPUT
CN17
5/7/9/11/13
/15
VME_DO2.0~2.
5
HEAD #1~6 BLOW ON/OFF INPUT
CN18
2/4/6/8/10/
12
VME_DO1.0~1.
5
HEAD #1~6 VACUUM ON/OFF
OUTPUT
CN20
2/4/6/8/10/
12
VME_DO2.0~2.
5
HEAD #1~6 BLOW ON/OFF OUTPUT
基板状态诊断LED信息
LED ON DESCRIPTION Remark LED ON DESCRIPTION Remark
LED1
Can 发信
LED6
基板输出电源
LED2
出现Error
LED7
基板动作电源
LED3
Can 收信
LED29 Side ILL Up Sensor Input
LED4
CPU 动作
LED30 Side ILL Down Sensor Input
LED5 IO RESET LED31 Mirror Safety Sensor Input
7.3.5. Conveyor Control Board
接受Conveyor与 ANC的传感器输入及操作面板开关的输入 后传输给CAN Master
Board；接收CAN Master Board的命令后，使Conveyor、ANC及相关Solenoid Valve
、以及Signal Light动作。
使用的电源
