前言

xiii

述语说明

 吸嘴内径

内径

外径

 吸嘴夹具(Nozzle Holder)

该机构紧固在 Spindle 尾端，可以安装吸嘴。

Nozzle

Holde

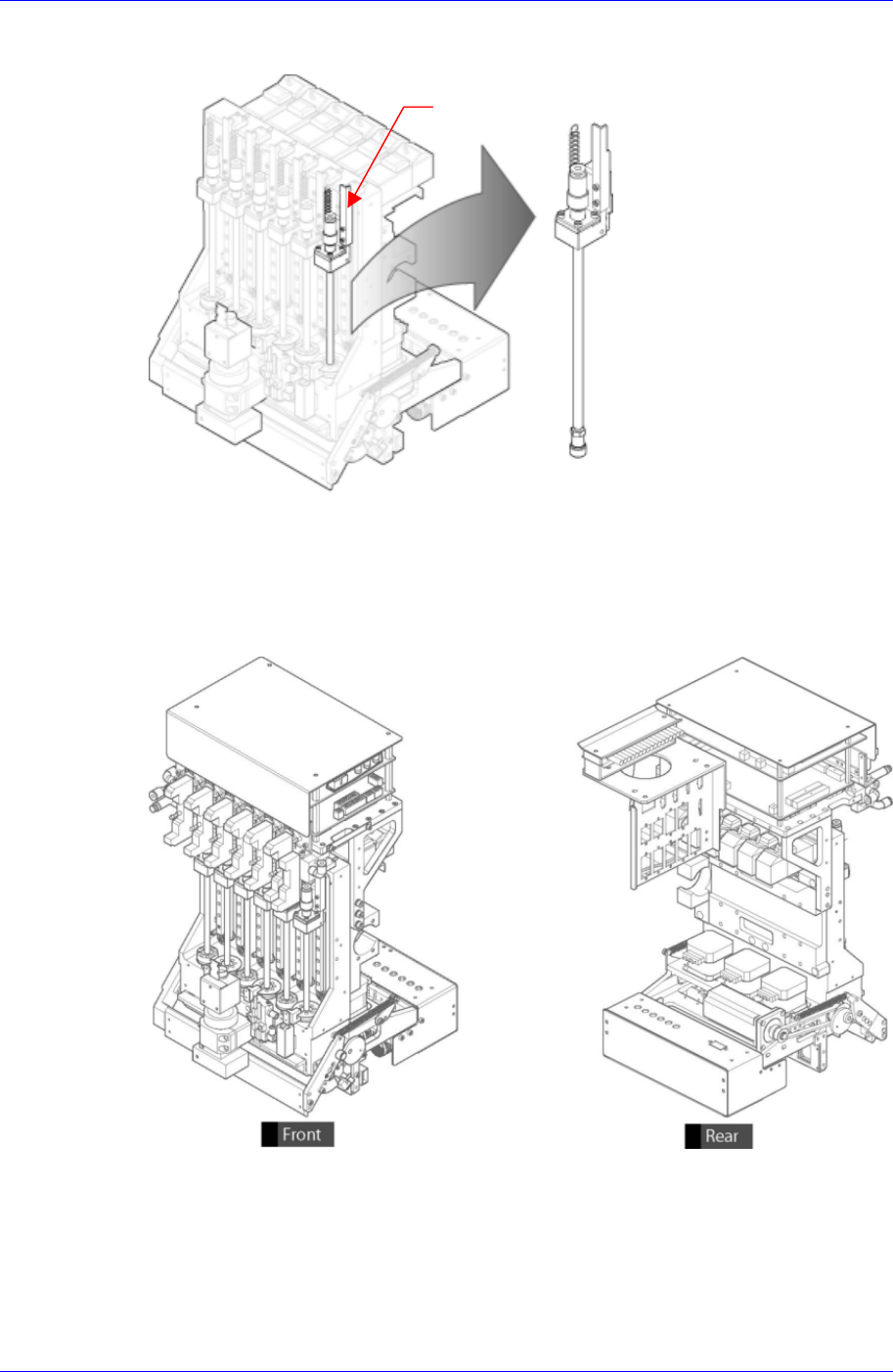

 心轴(Spindle)

它是旋转的小轴，属于设备的 Head Assembly，尾端有 Nozzle Holder。通过高

精密驱动的 Timing Belt 与 AC Servo Motor 驱动 Z 轴以便执行元件的吸附与贴

Samsung Component Placer SM320 Maintenance Reference

装作业，通过 Micro Step Motor 驱动

θ轴

以便修正元件位置。

Spindle

 Head Assembly

该装置包括了可以支持贴片头组件内机构或气压装置的Head Body、Spindle 与

驱动电动机、以及识别元件形状的Flying Vision Assembly与Fiducial Camera等

。

 视觉系统(Vision System)

示教时(Teaching)位置确认及Fiducial Mark（基准符号）识别，部件形象识别通

过视觉系统执行。

 Fiducial Camera

Fiducial Camera和 Fiducial Camera Illumination统称为 Teaching Camera

xiv

前言

Assembly。主要使用于示教时位置确认及 Fiducial Mark 识别等。

 Flying Vision

Flying Camera与Flying Camera Illumination统称为Flying Vision。主要用在微

小部件的识别。.

Flying Camera

Side Illumination

Fiducial Camera

Illumination

Flying Camera

Outer Illumination

 Stage Camera

Stage Camera 和 Stage Camera Illumination统称为 Stage Camera Assembly。

主要使用于大型部件或异型部件的识别及分割识别。

Stage Camera Illumination

Stage Camera

 电磁阀

把开闭装置连接到电磁阀的电磁铁上，可以电气方式进行开闭动作的电子式开

闭阀。
