Samsung Component Placer SM320 Maintenance Reference
1.2. 作业环境及条件
1.2.1. 对压缩气的要求事项
主 气压: 0.5 ~ 0.7 MPa
副 气压: 0.45 ~ 0.55 MPa
压缩气用量: 最大 150 NL/min
干燥空气: 大气露点 -17℃ 或 以下

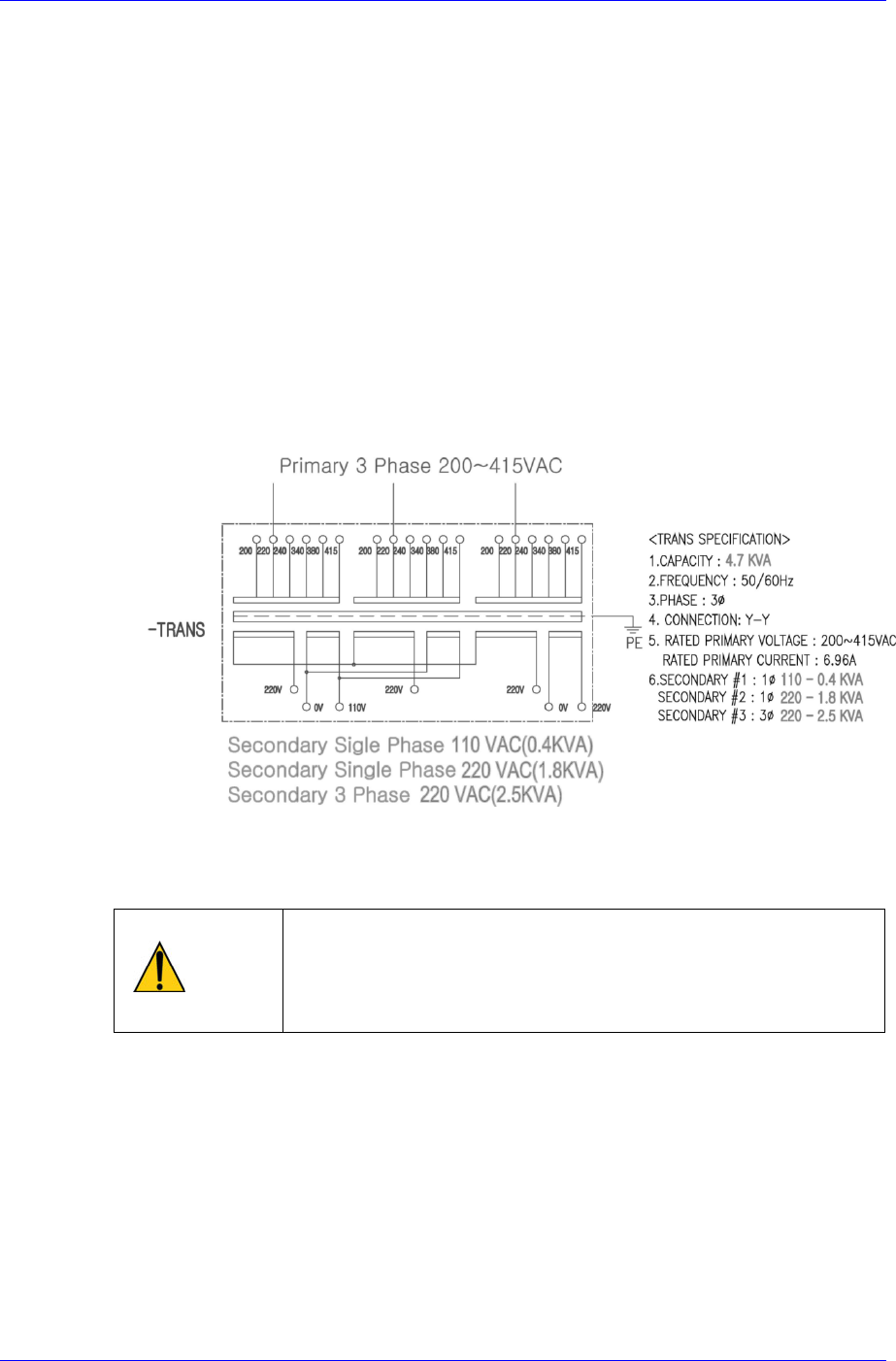

1.2.2. 对电源的要求事项
电压
3相 AC 220 V ±5 % (设备出厂基准)
AC 200 V ±5 % / 220 ±5 % / 240 ±5 % / 340 ±5 % / 380 ±5 %
/ 415 ±5 % (变更变压器的接线方式时)
消耗电力: 最大 4.7 KVA
频率: 50 / 60 Hz
危 险
如果未使用指定规格的电压或错误变更电源输入，可能导致火
灾或电击死亡。
变更电源输入操作必须由经过专门培训的维护修理管理人员或
我方授权指定的C/S人员进行。
1.2.3. 环境条件
运行时
温度: +10 ℃ ~ +35 ℃
温度: +20 ℃ ~ +28 ℃(程度保障条件)
湿度
50% RH 以下 (35 ℃)
90% RH 以下 (20 ℃)
1-2
维护条件
1-3
搬运或存放时 (设备运行以外的状态)
温度: -10 ℃ ~ +60 ℃
湿度: 20% RH ~ 90% RH (非结冰状态)
1.3. 维护用工具

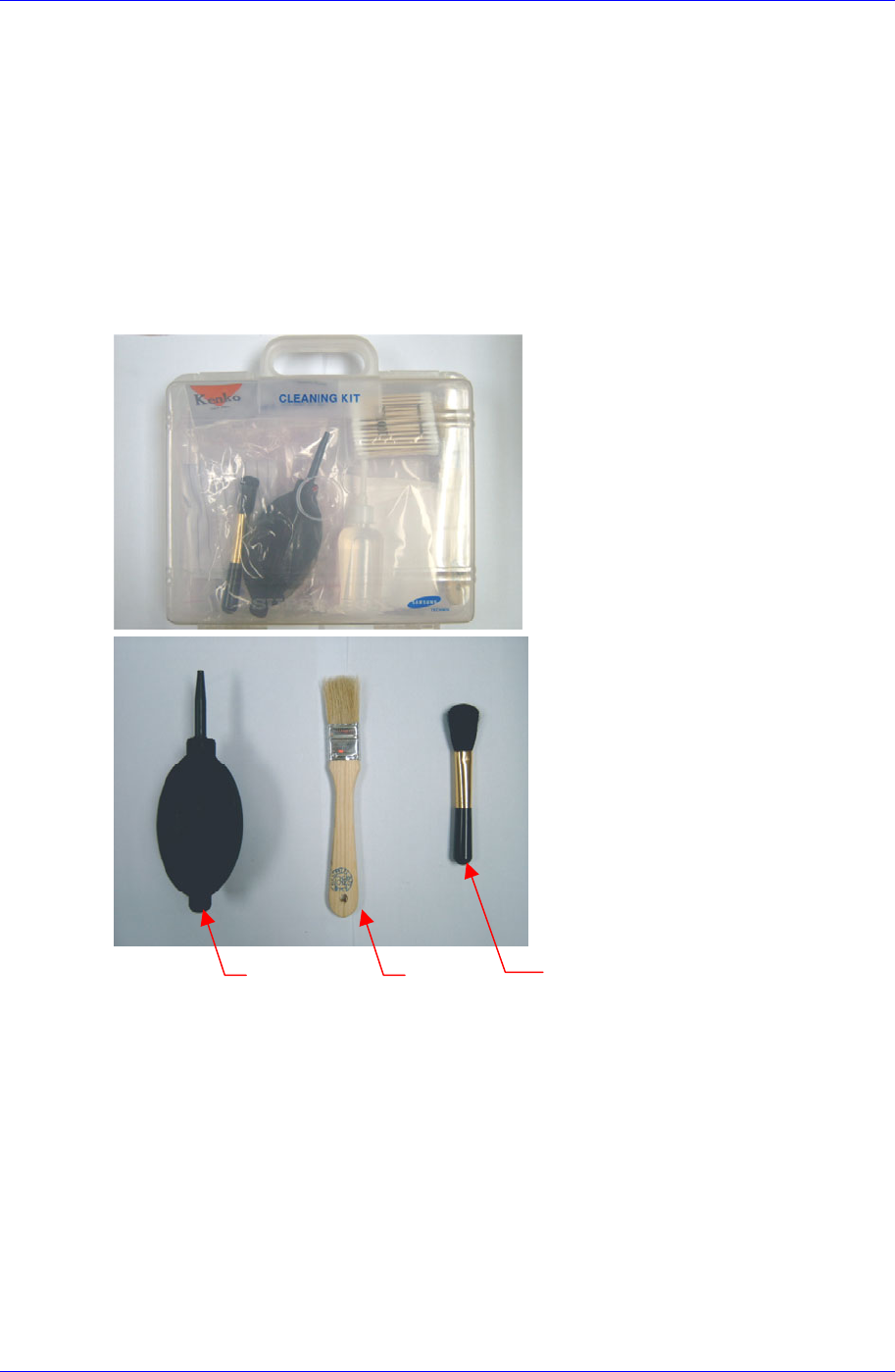

1.3.1. Cleaning Kit (资材编号: J8100118A)
本设备维护时必须使用的Cleaning Kit将随机提供。这里介绍组成Cleaning Kit的内
容物及其用途。
刷子 空气喷射器
小刷子
空气喷射器
吹掉 Camera 镜片表面上的灰尘。
刷子
清除喂料器底座表面的晶片或异物。
小刷子
清除 Mirror 表面的灰尘。
Samsung Component Placer SM320 Maintenance Reference
棉棒
干净的布 酒精
凹凸(emboss)手
套
棉棒 / 酒精
擦拭 Fly Camera 镜片的表面。
干净的布
Mirror 或镜片上有异物而需要清扫时使用。
凹凸(emboss)手套
清扫 Camera 或 Mirror 时使用。
1.3.2. 其它供应工具
起子 活动扳手
吸嘴用润滑油
(吸嘴弹簧用)
扳手
(7mm)
T 扳手
吸嘴异物清除用喷射
器
1-4
