定期检验
3-9
3.2. 每月检验

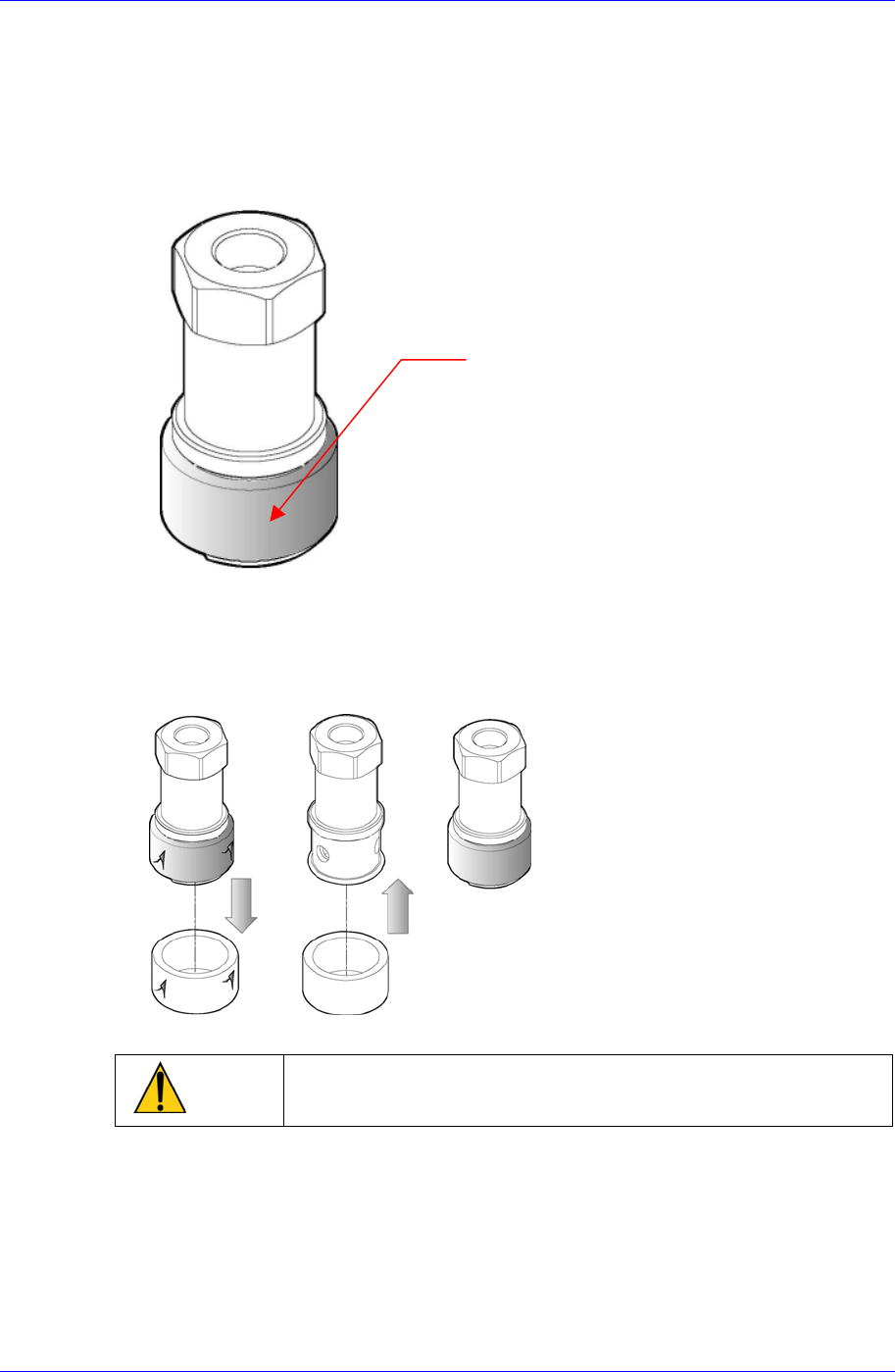

3.2.1. Nozzle Holder Tube
检点
长期使用设备时，Nozzle Holder Tube的伸缩性会变弱，在更换Nozzle时，可能使
吸嘴安装错误。因此需要随时检查Tube，注意防止Tube受损以避免破损。
措施
硅胶Nozzler Holder Tube被破损时要用新品交换。
N
ozzle Holder Tube
从磁头组件分离出吸嘴座。 (请参照3.1.1
每周检验
) 在吸嘴座除去已损伤的吸
嘴座管（tube），交替为新吸嘴座管。
注 意
更换nozzle holder tube时如果隔断气压, 有可能会影响 head
功能. 一定要在隔断气压时更换 nozzle holder tube。
3.2.2. Vacuum Filter
检点
过滤器（Filter）被空气中的灰尘或 Solder Paste 等污染时，可能影响到真空
Samsung Component Placer SM320 Maintenance Reference
（vacuum）生成，所以经常要确认Filter Element，如果Filter Element 已经被污染
请交换。
措施

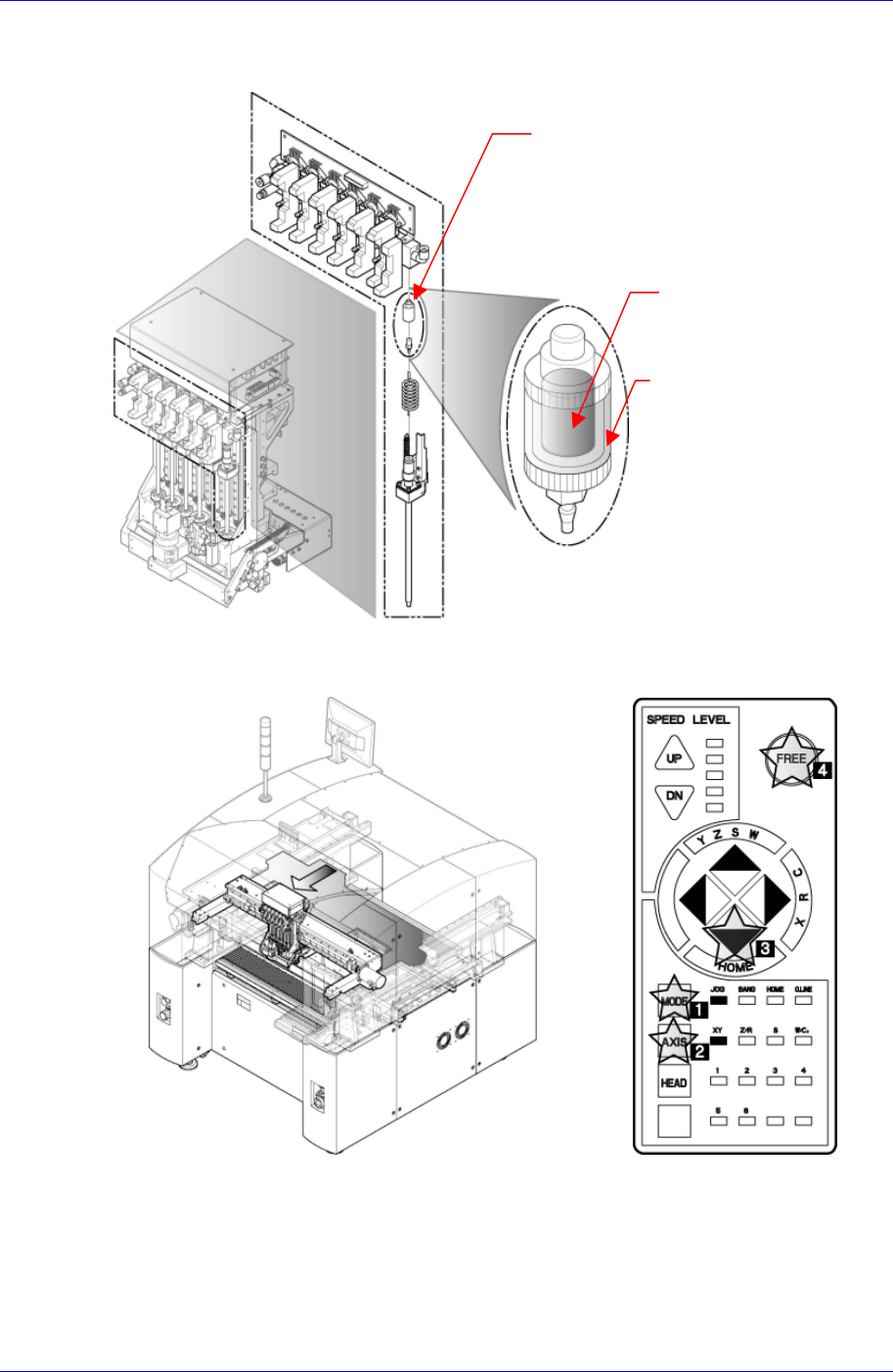

Vacuum Filter
过滤器压克力盖
Filter Element
操作示教盒最大限度向前移动磁头组件。
通过Filter（过滤器）压克力盖，肉眼确认 Filter Element，发现严重变色时，
进行交替作业。
作业空间不足时，请手动向前移动磁头组件。

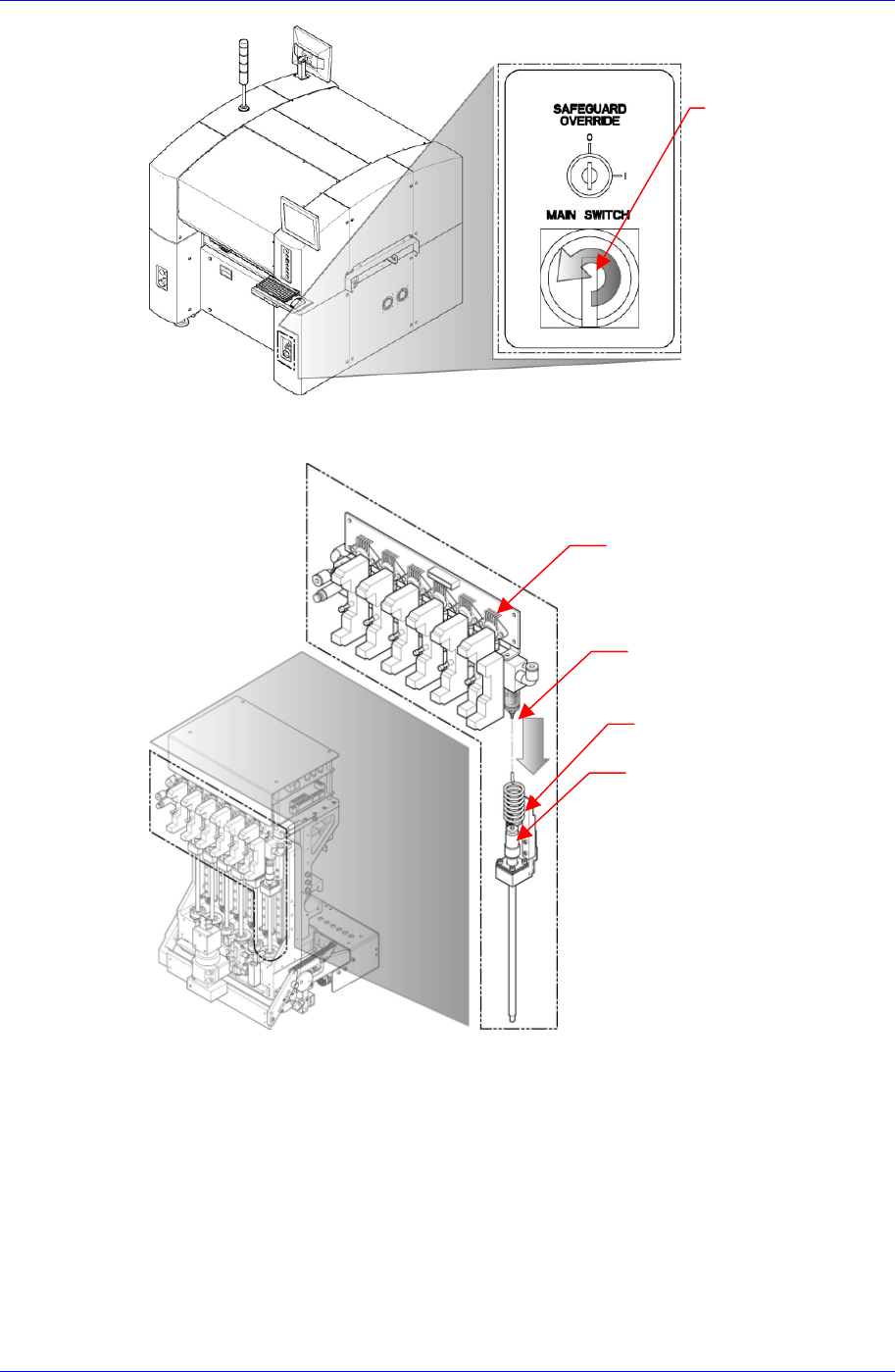

关闭设备前面的主开关。
3-10
定期检验
3-11
主开关的关闭方向
(逆时针方向)
从回转接头（Rotary joint）分离出线圈(Coil Tube)。
Air Module
Vacuum Filter
线圈
回转接头
用手逆时针方向转动Vacuum Filter下端的铝盖(A)，分离出铝盖后，交替 Filter
Element。
