Maintenance Reference-Chinese(SM320) - 第60页
Samsung Component Placer SM320 Maintenance Refer ence 最大压力刻度 最小压力刻度 压力减少 压力增加 即使转动设备前面 Air Panel 的 Regulator 也不发生空压变化 ，则与本公司 C/S 公 司 (STS) 或当地代理店及时进行咨询 ，并解决问题。 . 注 意 设置压力异常时会发生设备功 能及性能障碍。请正确调整 设置 压力。 3.2.3.2. Air Filte…
定期检验
3-17
(
图
3-3. Air
部检查部位
)参照（图3-3AIR部检查部位），对标记的各部位进行A
IR漏气检查。
如果在 Fitting 的固定部位上发生漏气时，再用不破坏 Fitting 程度的力拧紧。如
果 Fitting 已被破坏，请向本公司的 C/S 中心要求销后服务（A/S）。
检查 Blow Chamber 的缔结状态，查处缔结被松开时有可能发生漏气，所以要
拧紧缔结。此时小心 Blow Chamber 里面的包装用 O-ring 脱落。
因非正常的漏气或损坏需要更换时，请联系本公司的 C/S 中心提供必要的措
施。
3.2.3.1. 设备空压压力设置
检点
通过设备前面Air Panel的Air Pressure Gauge检查供给空压是否适合于设置压力
(0.45 ~ 0.55 MPa)。
设备的空压低于适当压力时，自动启动开关，检查是否发生Error。.
措施
设备的空压大于上限压力标度的过压状态时，逆时针方向转动设备前面 Air Pa
nel的Regulator维持适当压力，反之，空压小于下限压力标度的低压状态时，顺
时针方向转动Regulator维持适当压力。
Samsung Component Placer SM320 Maintenance Reference
最大压力刻度
最小压力刻度
压力减少
压力增加
即使转动设备前面Air Panel的Regulator也不发生空压变化，则与本公司C/S公
司(STS)或当地代理店及时进行咨询，并解决问题。.
注 意
设置压力异常时会发生设备功能及性能障碍。请正确调整设置
压力。

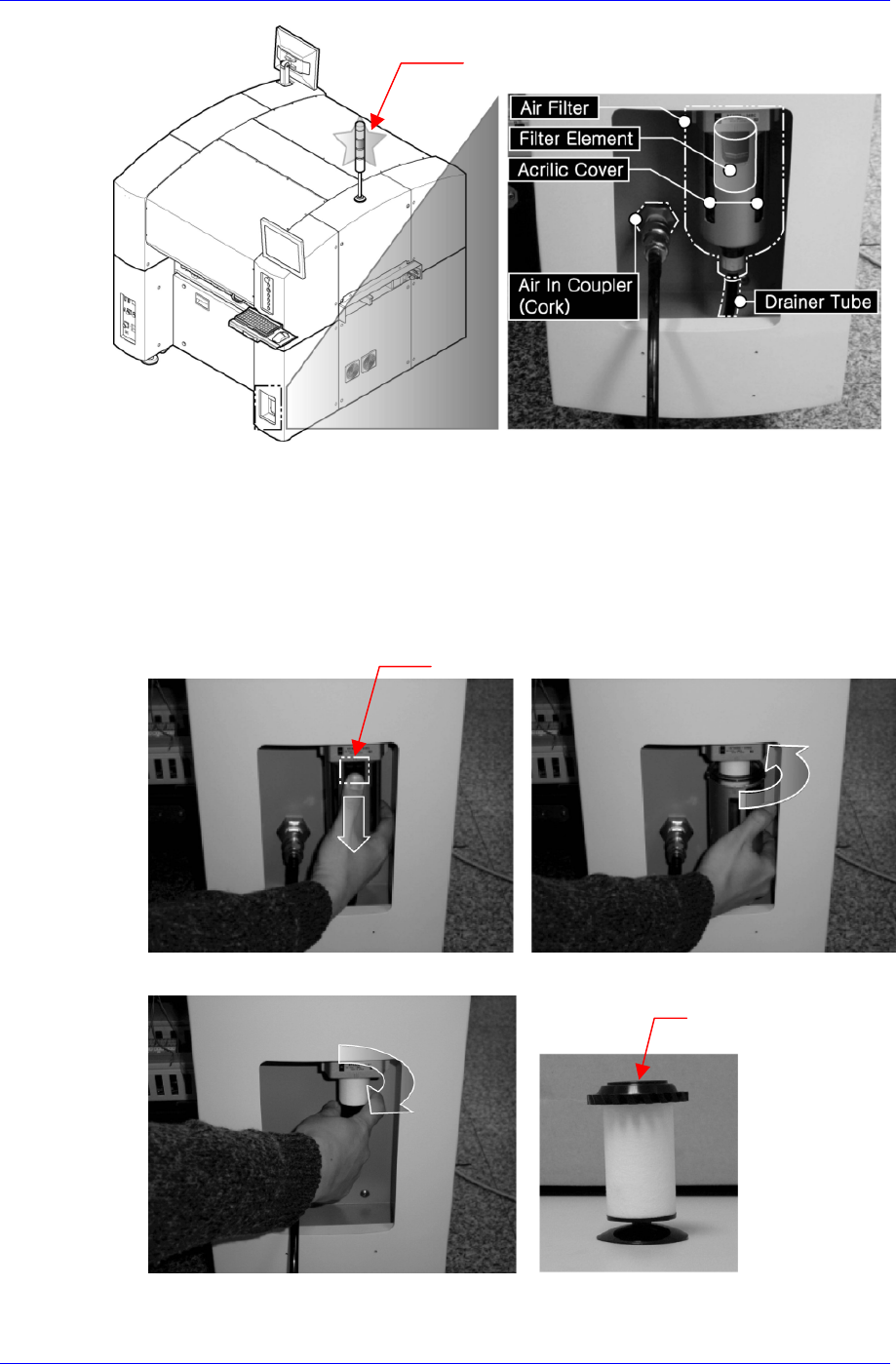

3.2.3.2. Air Filter & Auto Drainer
检点
通过设备前面Air Panel的Air Pressure Gauge，检查设备空压是否正常。（如果
空气过滤器被堵塞，空压显示为低压）
确认设备后面Air Panel的Air Filter里有无水分。.
通过空气过滤器（Air Filter）的Filter压克力盖肉眼检查Filter Element是否变色
。
肉眼检查Drainer水分排除状态。
如果Drainer尚未插入管，请插入管。
警 告
Air Filter 或 Filter Element更换时，如果不掐断空压进行作业
时，可能会受到伤害。请必须在掐断空压后进行作业。
3-18
定期检验
3-19
黄色灯（或青色灯） 亮灯
措施
在主Air线切断进入设备的空压。
光信号的黄色灯（或青色灯）亮灯，MMI对话框中显示设备空压不足的消息。
（交替作业完成后供给空压则回到正常状态）
拉下设备后面Air Panel的Air Filter容器锁定按钮后，顺时针方向转动，分离容
器。
容器锁定按钮
顺时针方向转动，分离Filter Element团。
Filter Element 团
在Filter Element 团分离出Filter Element，进行更换。
