定期检验 3-21  作业空间不足时请手动向后移动磁头组件。  关闭设备前面的主开关。主开关的关闭方向 ( 逆时针方向 )  输送带的张力松弛时使用一字形螺丝起子松开 Idler Shaft ，顺着 Conveyor Frame 轨道左右移动调整张力。

Samsung Component Placer SM320 Maintenance Reference

Filter Element

 按照卸载的逆方向组装。

3.2.4. 传送系统（Conveyor System）

3.2.4.1. PCB的移送Belt

检点

 检查Belt的张力是否适当。

 确认 Belt 是否发生非正常的磨损。

 确认驱动马达滑轮（Motor Pulley）是否发生非正常的磨损。

 确认Tension Idler Pulley是否发生异常磨损。

 确认 Belt 是否在驱动中偏移到一边，或快滑掉。

图

3-4. PCB

的移送

Belt

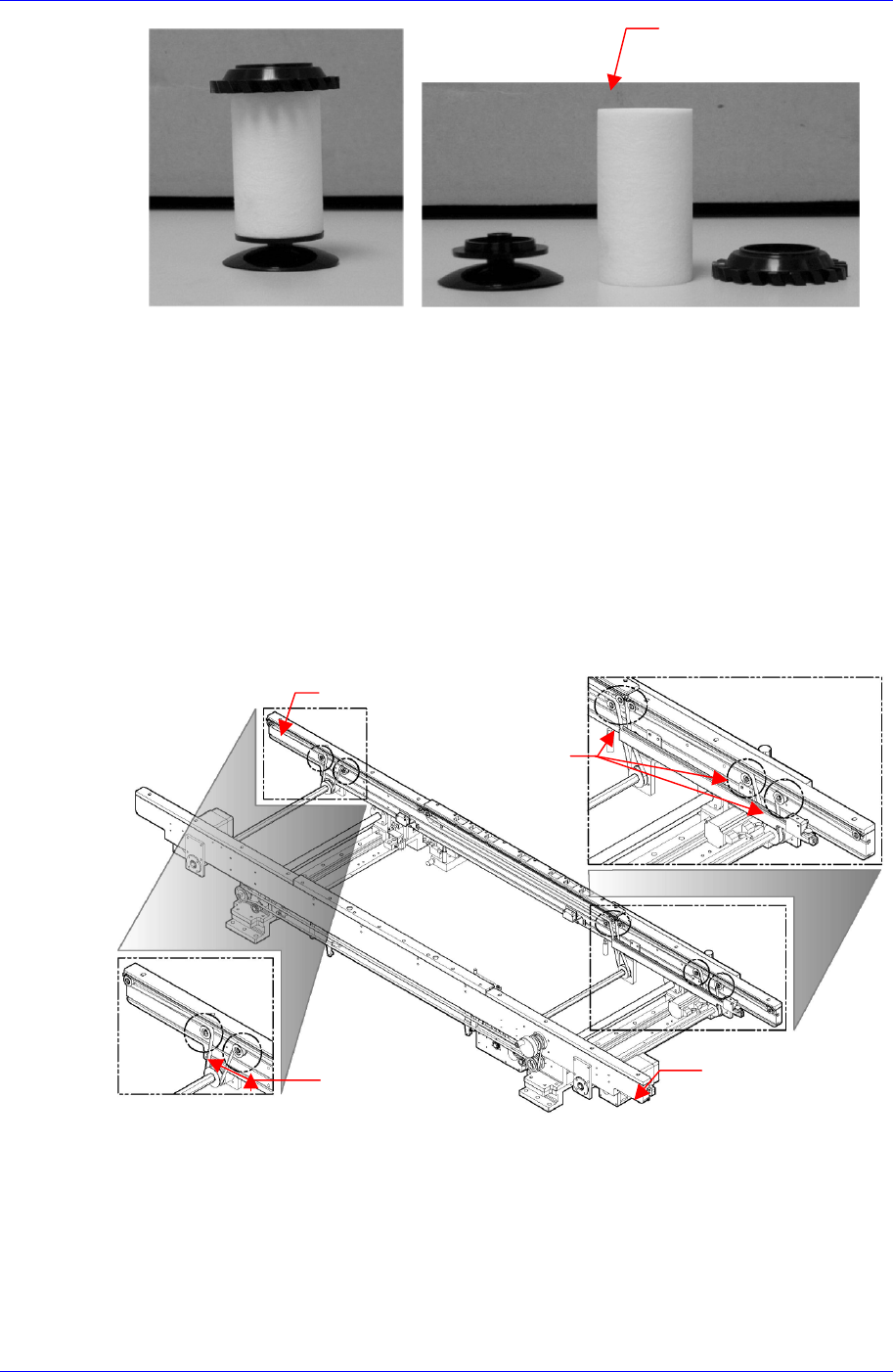

更仔细的Tension Idler Pulle位置信息请参照技术信息指南(Technical Reference的

Conveyor-Moving-Frame-Ass’y和Conveyor-Fixed-Frame-Ass’y。

措施

Tension Idler Pulley

Moving Frame Ass’y

Fixed Frame Ass’y

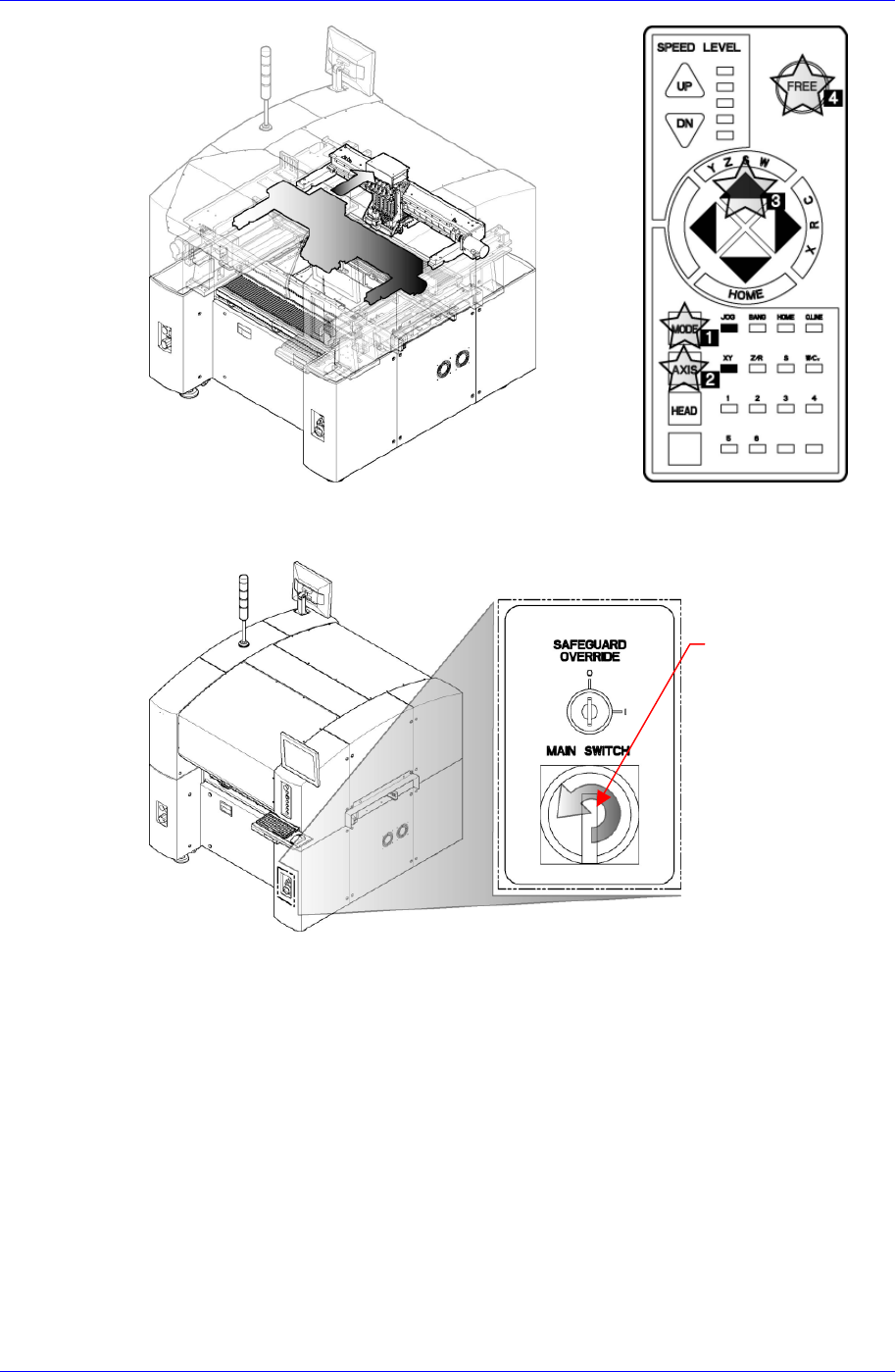

 操作示教盒最大限度向后移动磁头组建（Head Assembly）

3-20

定期检验

3-21

 作业空间不足时请手动向后移动磁头组件。

 关闭设备前面的主开关。

主开关的关闭方向

(逆时针方向)

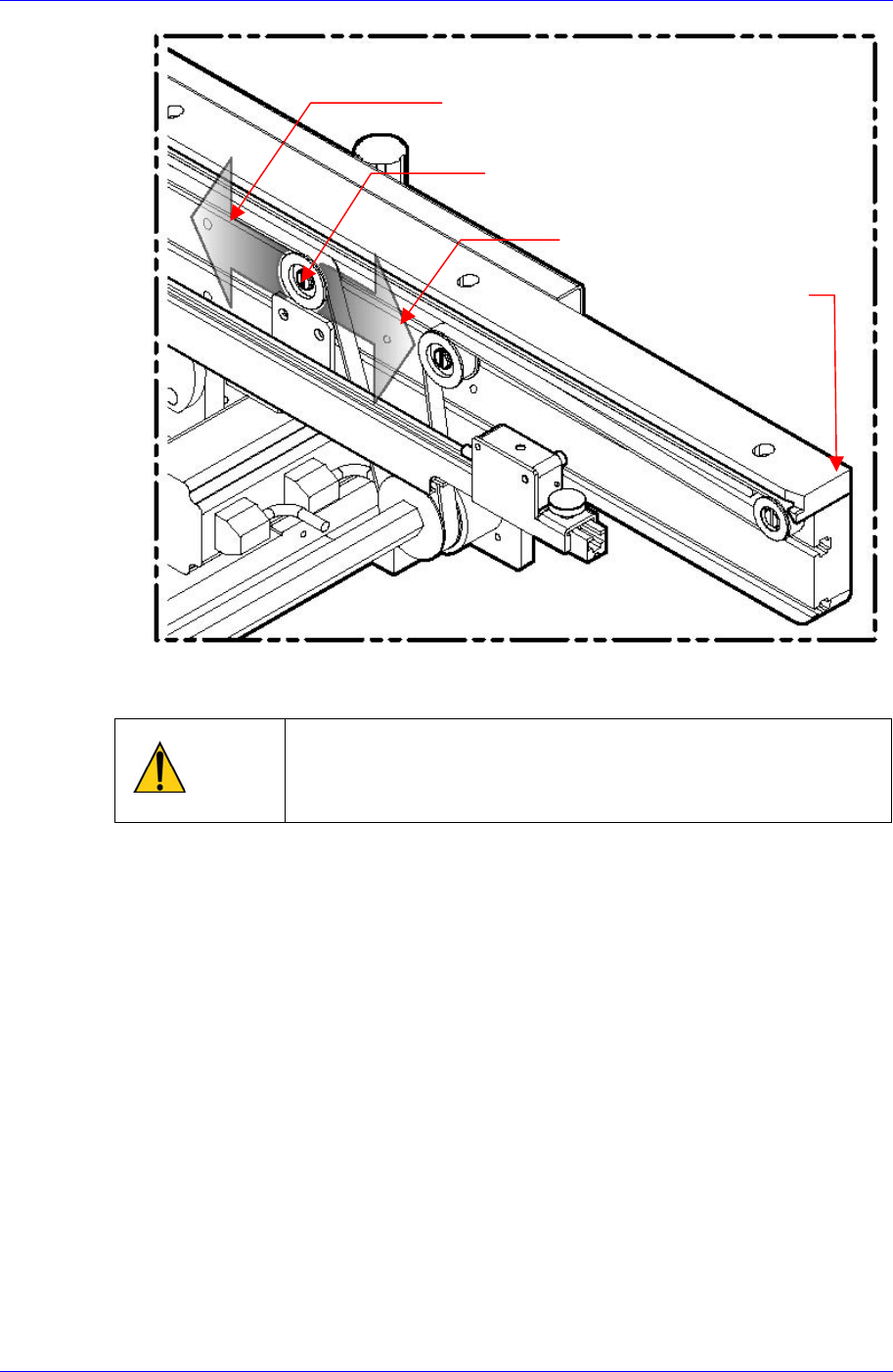

 输送带的张力松弛时使用一字形螺丝起子松开Idler Shaft，顺着Conveyor Frame

轨道左右移动调整张力。

Samsung Component Placer SM320 Maintenance Reference

Idler Shaft

PCB 移送 Belt 张力减少

PCB 移送 Belt 张力增加

Conveyor Frame 轨道

 Belt发生异常磨损， PCB 移送出现问题时，请及时与本公司 C/S公司(STS)

或当地代理店(Local Agent)咨询。

注意

Conveyor System的各输送带都有固有的适当张力值。用户任

意调整张力时可能会发生问题。张力调节请与本公司C/S公司

(STS) 或当地代理店(Local Agent)咨询。

3.2.4.2. 宽度自动调节用Belt及Pulley

检点

 检查 Belt 的张力是否太松，或不不要地太紧。

 确认 Belt 是否发生非正常的磨损。

 确认驱动马达滑轮（Motor Pulley）是否发生非正常的磨损。

3-22
