Samsung Component Placer SM320 Maintenance Reference
传感器的窗
红色 LED 指示灯
确认Photo Sensor (BGS-2S15N)识别程度后，使用本公司提供的Cleaning Kit的棉
棒和干净布块清扫传感器窗口，然后必要时调整传感器感度。
传感器的窗
绿色 LED 指示灯
红色 LED 指示灯
灵敏度调
整
螺
丝
亮(Lightness)/ 暗(Darkness)
调整螺丝
Photoelectric Sensor (BYD30-DDT)感度调整如下。
每个传感器根据不同的安装方法和距离，角度和位置，灰尘和周边光，PCB 的
形状和颜色，其感应结果会有变化。因此根据实际使用的 PCB 来调整传感器的
感应灵敏度。
在调整机板传感器的灵敏度时，如果没有 PCB，红绿 LED 指示灯都不能打
开，“亮/暗” 调整螺丝要一直在“L”边。
在有 PCB 的情况下，顺时针旋转灵敏度调整螺丝直到红绿 LED 都打开。如果
亮/暗” 调整螺丝没有调到“L”边，只有红的 LED 被打开。
另外，入口传感器，快速安装传感器，出口传感器不能被调整
有异常时与本公司C/S公司(STS) 或当地代理店(Local Agent)咨询后进行调节
。
3.2.4.5. Conveyor及ANC构成汽缸的动作
检点
检查各气缸的动作状态。
检查各气缸动作的感应传感器。
检查Stopper Top Plate的磨损状态。
3-26
定期检验
3-27
措施
MMI画面的主Menu Tool-bar中选择Diagnosis后，在辅助Menu Tool-bar选择I/O命
令，确认传感器的动作状态。
输送机PCB Stopper Cylinder时，因Stopper Top Plate与 PCB的频繁接触，可能
会发生磨损。肉眼检查后必要时进行更换。

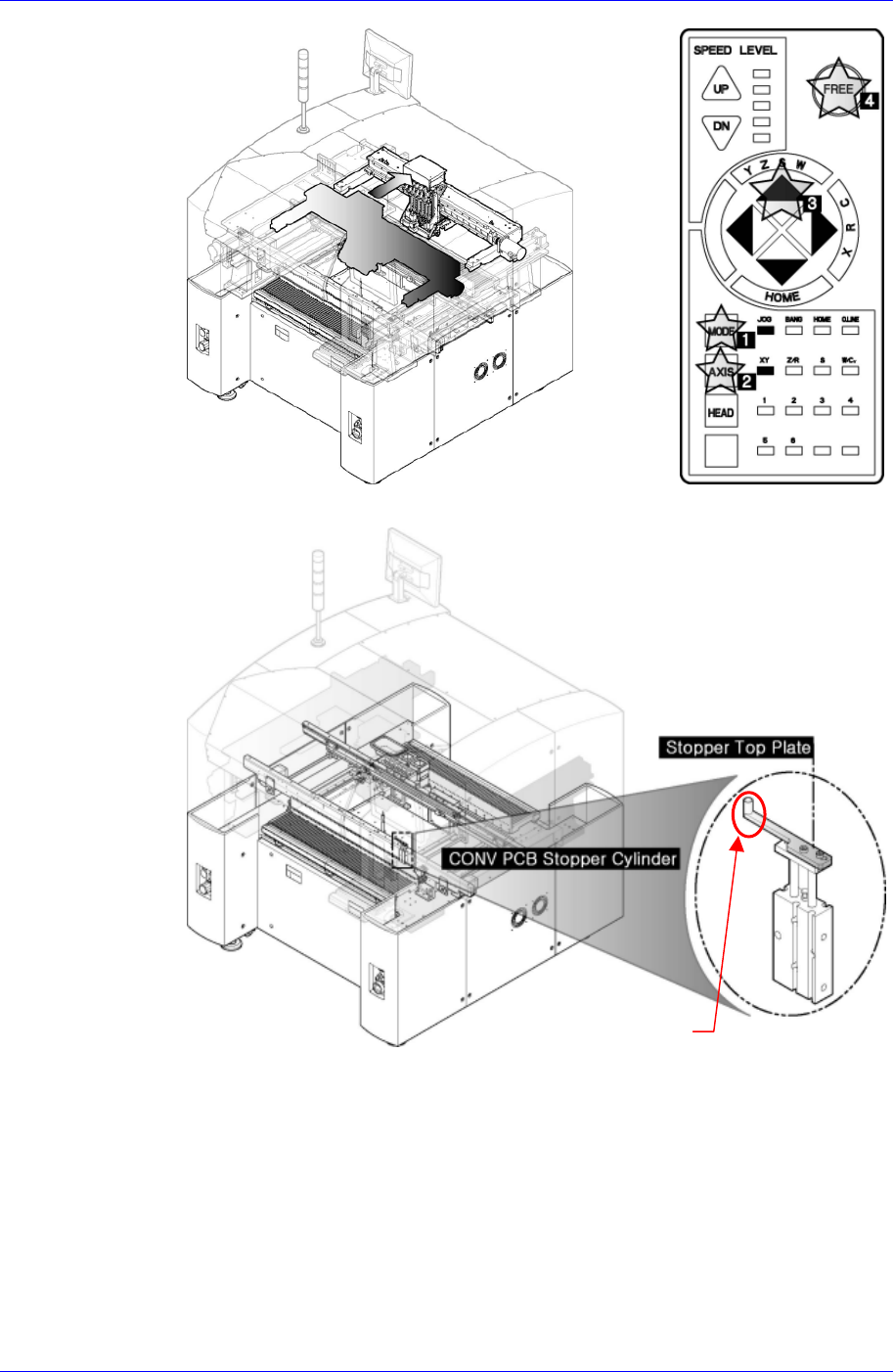

Stopper Top Plate的更换方法
操作示教盒最大限度向后移动磁头组件。
Samsung Component Placer SM320 Maintenance Reference
肉眼检查Stopper Top Plate。
磨损检查部位
更换时请使用本公司提供的工具中的T扳手(2.5mm) ， 分离连接输送机PCB
Stopper Cylinder和Stopper Top Plate的2个螺丝(M3*10L)后，更换新的部件。
3-28
