注油方法 4-5 4.2. 注油及涂抹 注 意 如果使用未被指定的滑脂 (Grease) ，可能对设备寿命造成不利 影响。必须使用指定的滑脂产品 。 4.2.1. Head 检点 检查转轴 Ball Spline, LM 导轨 , Mirror Cam 有无灰尘、斑点。 过于干燥而减低润滑作用时，噪音 会很大，需要检查润滑状态。 图 4-1. He ad Assembly 的涂敷 小型单向电刷 措施 操作示教盒最大限度向前移…
Samsung Component Placer SM320 Maintenance Reference

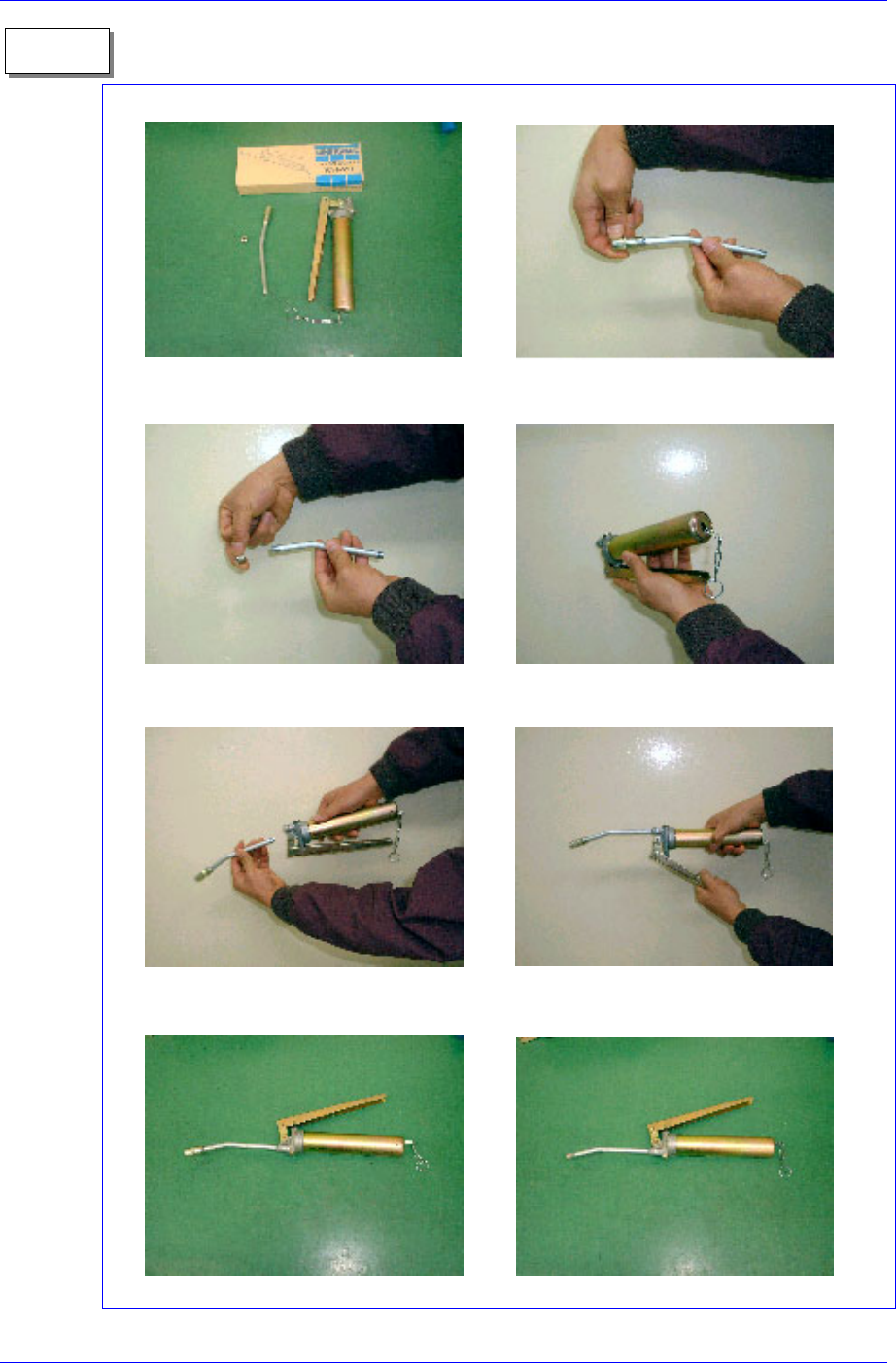

注油枪使用方法
其它 conveyor 用注油枪类型 – 长型 Nipple Tip X L/M Guide 用注油枪类型 – 短型 Nipple Tip.
2. 将 rupple 装配在注油枪上.
3. 后面 level 向前用手柄放掉内部空气.
1. 向后拉 cylinder lever 装满润滑油。
X L/M Guide 注油时使用短型
N
ipple Tip
其它 conveyor 注油时使用长型
N
ipple Tip.
注油枪构成: 注油枪-1, 接管-2
Nipple Tip-2
参考
4-4
注油方法
4-5
4.2. 注油及涂抹
注 意
如果使用未被指定的滑脂(Grease)，可能对设备寿命造成不利
影响。必须使用指定的滑脂产品。
4.2.1. Head
检点
检查转轴 Ball Spline, LM 导轨, Mirror Cam有无灰尘、斑点。
过于干燥而减低润滑作用时，噪音会很大，需要检查润滑状态。
图
4-1. Head Assembly
的涂敷
小型单向电刷
措施
操作示教盒最大限度向前移动磁头组件。
Samsung Component Placer SM320 Maintenance Reference
作业空间不足时手动向前移动磁头组件。
使用本公司提供的Cleaning Kit的干净布块除去灰尘等污质，必要时使用小型单
向电刷在Ball Spline 及轨面涂抹薄层润滑脂。
4.2.2. X-Y Frame
4.2.2.1. X轴 LM Guide Rail, Ball Screw
检点
检查LM导轨和Ball Screw有无灰尘、污质。
因LM 导轨和Ball Screw过于干燥，降低润滑性能会增大噪音，请检查润滑状
态。
