Samsung Component Placer SM320 Maintenance Refer ence 作业空间不足时手动向前移动磁头 组件。 使用本公司提供的 Cleaning Kit 的干净布块除 去灰尘等污质 ，必要 时使用小型单 向电刷在 Ball Spline 及轨面涂抹薄层润滑脂。 4.2.2. X-Y Frame 4.2.2.1. X 轴 LM Guide Rail, Ball Screw 检点 检查 LM…
注油方法
4-5
4.2. 注油及涂抹
注 意
如果使用未被指定的滑脂(Grease)，可能对设备寿命造成不利
影响。必须使用指定的滑脂产品。
4.2.1. Head
检点
检查转轴 Ball Spline, LM 导轨, Mirror Cam有无灰尘、斑点。
过于干燥而减低润滑作用时，噪音会很大，需要检查润滑状态。

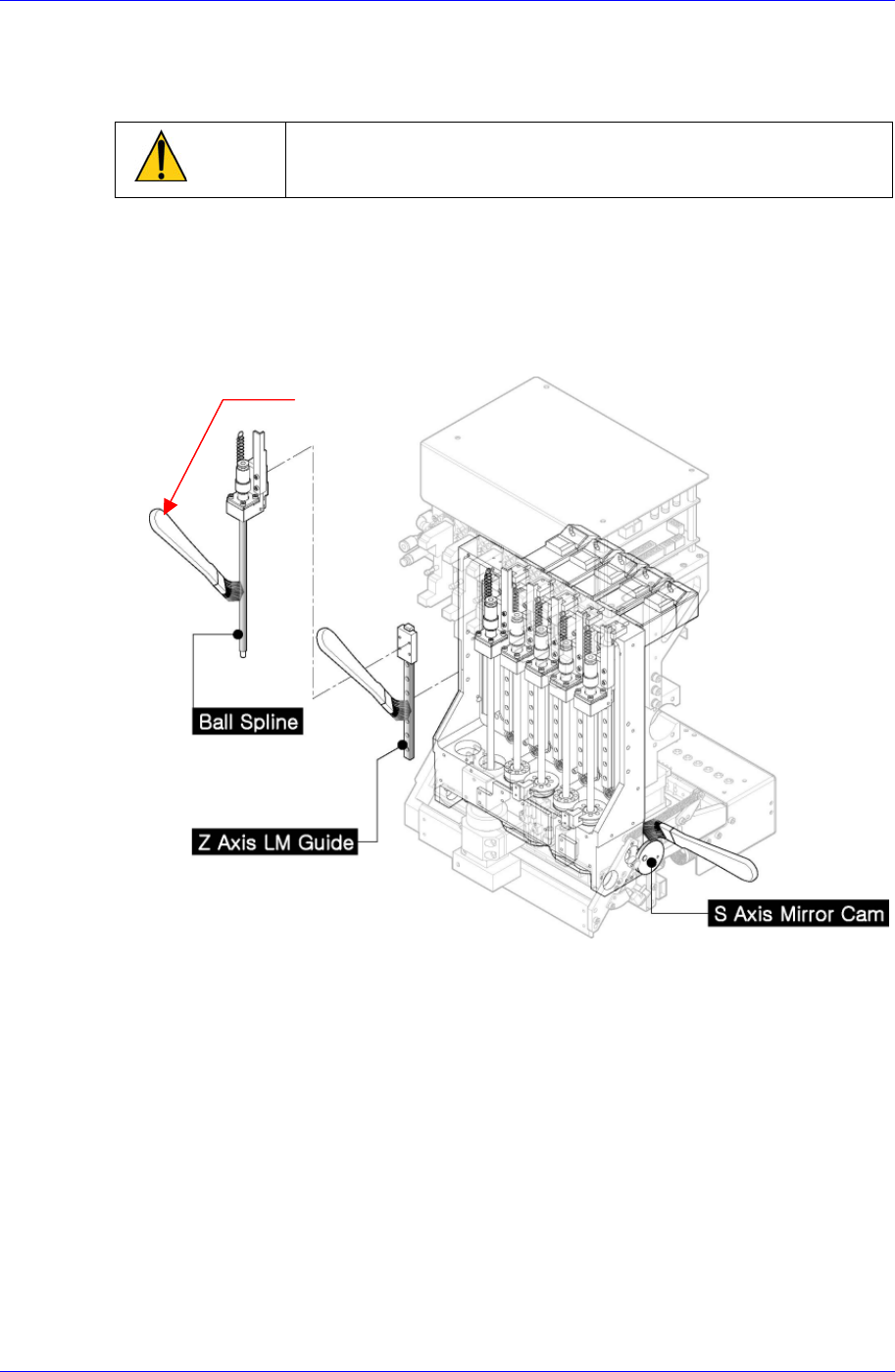

图
4-1. Head Assembly
的涂敷
小型单向电刷
措施

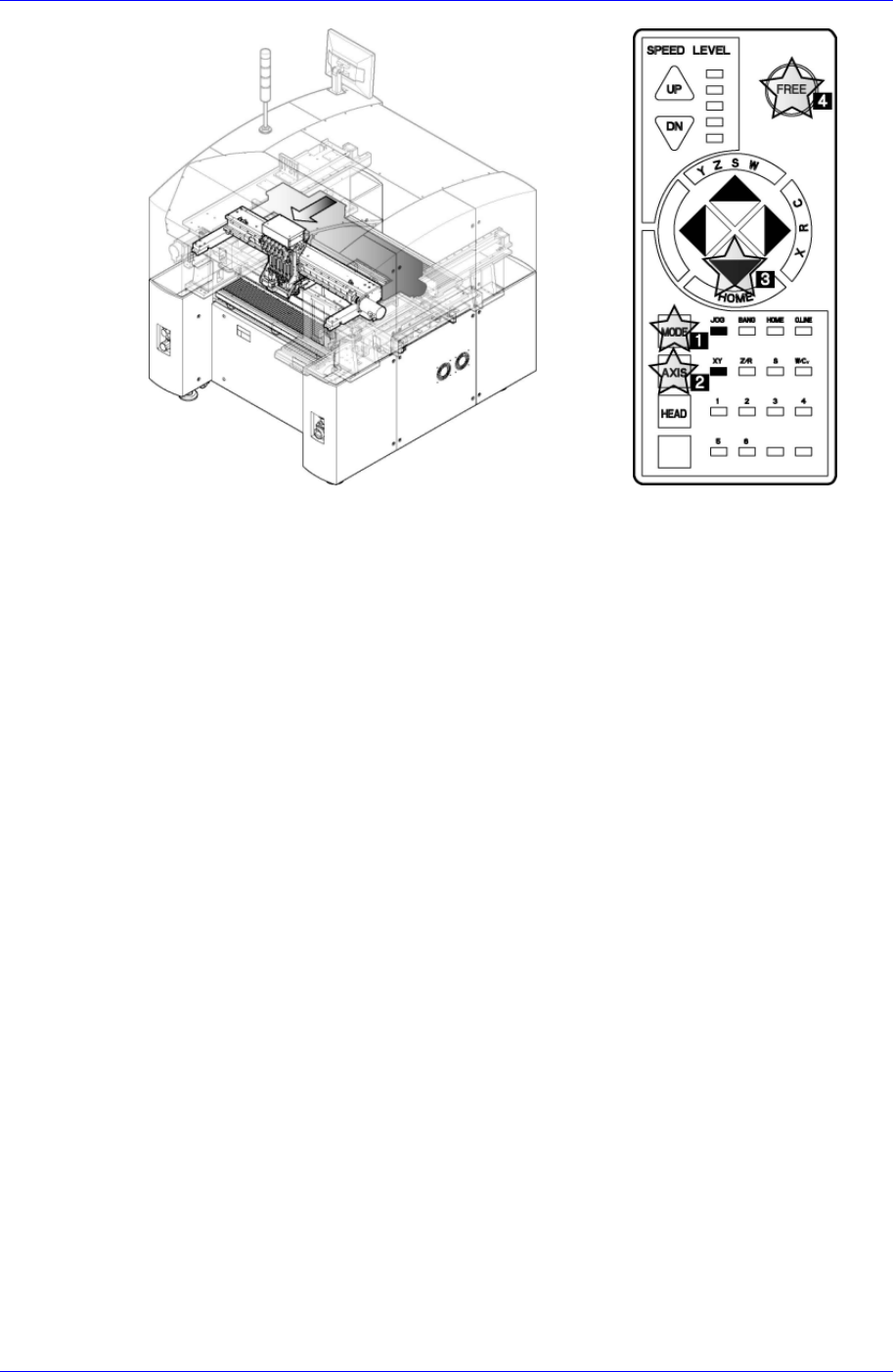

操作示教盒最大限度向前移动磁头组件。
Samsung Component Placer SM320 Maintenance Reference
作业空间不足时手动向前移动磁头组件。
使用本公司提供的Cleaning Kit的干净布块除去灰尘等污质，必要时使用小型单
向电刷在Ball Spline 及轨面涂抹薄层润滑脂。
4.2.2. X-Y Frame
4.2.2.1. X轴 LM Guide Rail, Ball Screw
检点
检查LM导轨和Ball Screw有无灰尘、污质。
因LM 导轨和Ball Screw过于干燥，降低润滑性能会增大噪音，请检查润滑状
态。
4-6
注油方法
4-7
LM Guide Block
Ball Screw Nu
t

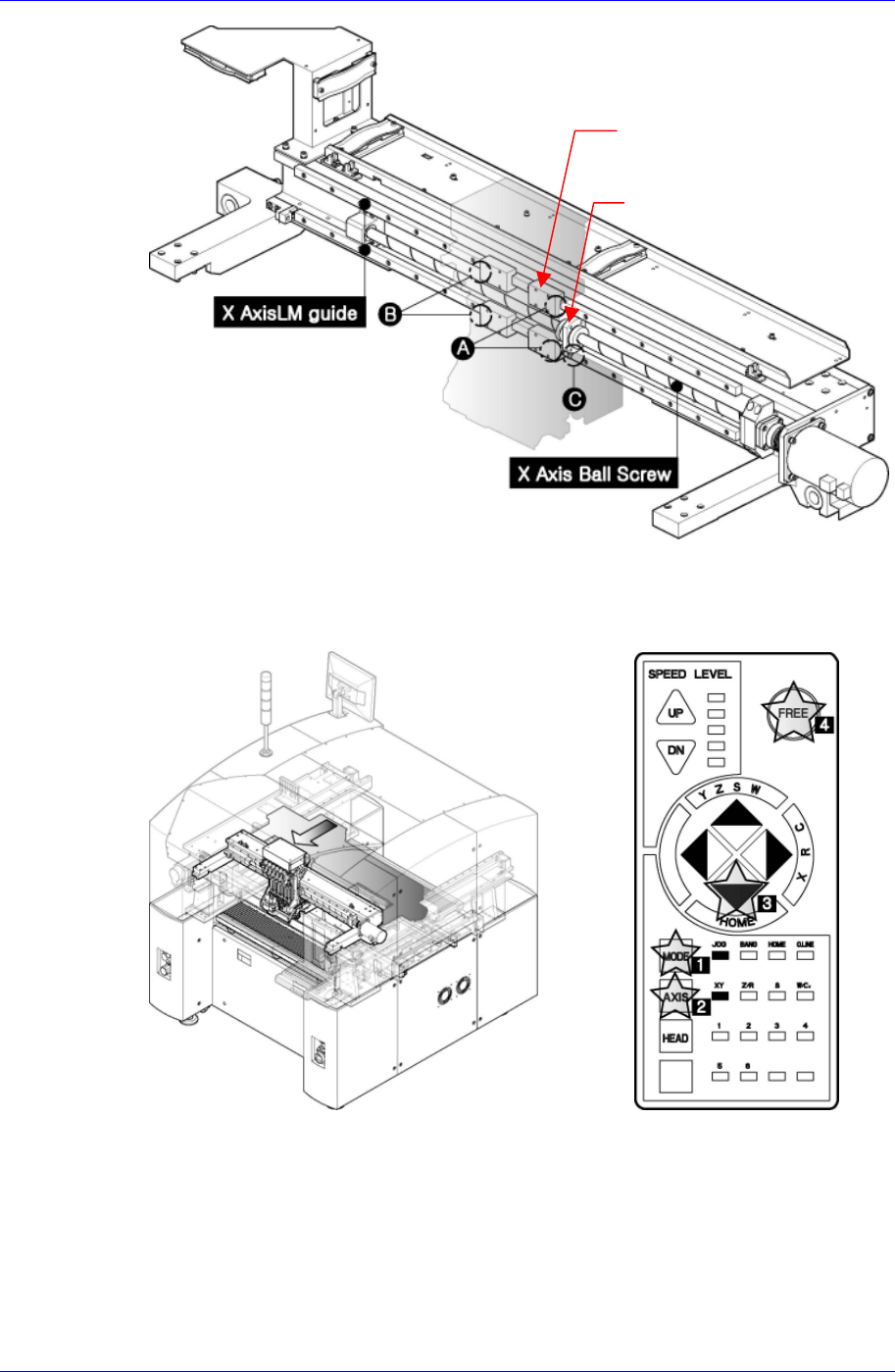

图
4-2. X
轴注油
조치
操作示教盒，最大限度向前移动磁头组件。
作业空间不足时手动向前移动磁头组件，使之位于X轴中央。
使用本公司提供的Cleaning Kit的干净布块，除去LM导轨和Ball Screw的灰尘等
污质。
通过注油嘴(A)(B)，用本公司提供的润滑脂注油器往磁头组件基准左、右侧的L
M导轨注入适量的油。
