深圳德森精密设备有限公司 第一章 系统描述
11
1.4.6 可调印刷工作台
组成：包括 Z 轴升降装置（升降底座、升降丝杆、伺服电机、升降导轨、减震器等）、平台移
动装置（丝杆、导轨及分别控制 U、V、W 方向移动的伺服电机等）、印刷工作台面（磁
性顶针、真空腔）等。
功能：通过机器视觉，工作台自动调节 U、V、W 方向位置偏差，精确实现印刷模板与 PCB
板的对准。

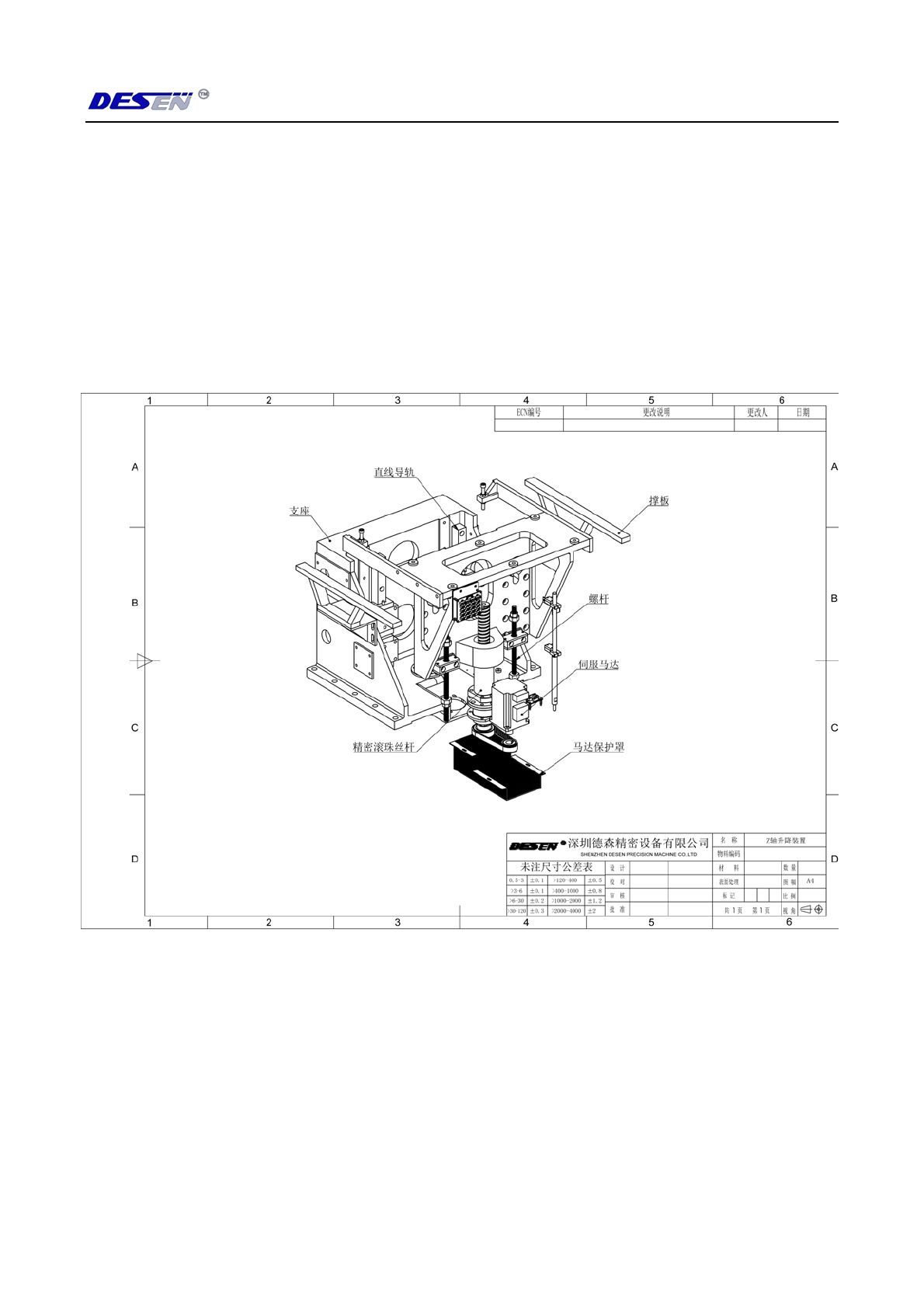

图 1-8 Z 轴升降装置结构图
深圳德森精密设备有限公司 第一章 系统描述
12

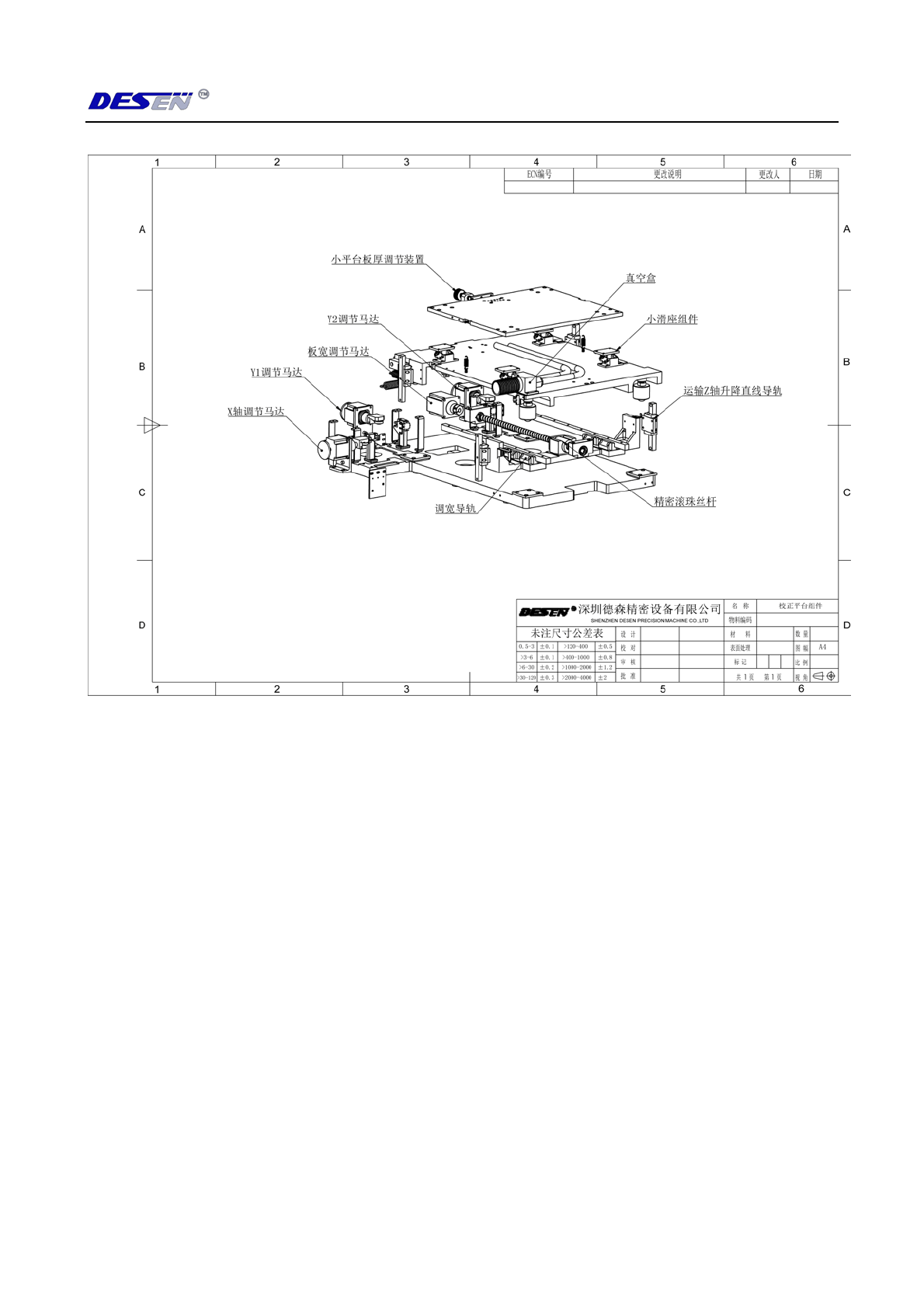

图 1-9 校正平台结构图
1.4.7 操作系统控制
采用 Windows XP/Windows 7 操作系统，智能化的先进软件控制，极大的方便用户的使
用。
1.5 工作原理
由高精度的图像视觉系统精确识别并计算出 PCB Mark 与钢网 Mark 间的偏差值，由 PC
控制工作台完成校准；在印刷焊膏时，锡膏受刮刀的推力产生滚动的前进，所受到的推力可
分解为水平方向的分力和垂直方向的分力。当运行至模板窗口附近，垂直方向的分力使粘度
已降低的焊膏顺利地通过窗口可印刷到 PCB 焊盘上，当平台下降后便留下精确的焊膏图形。
深圳德森精密设备有限公司 第二章 设备安装与调试
13

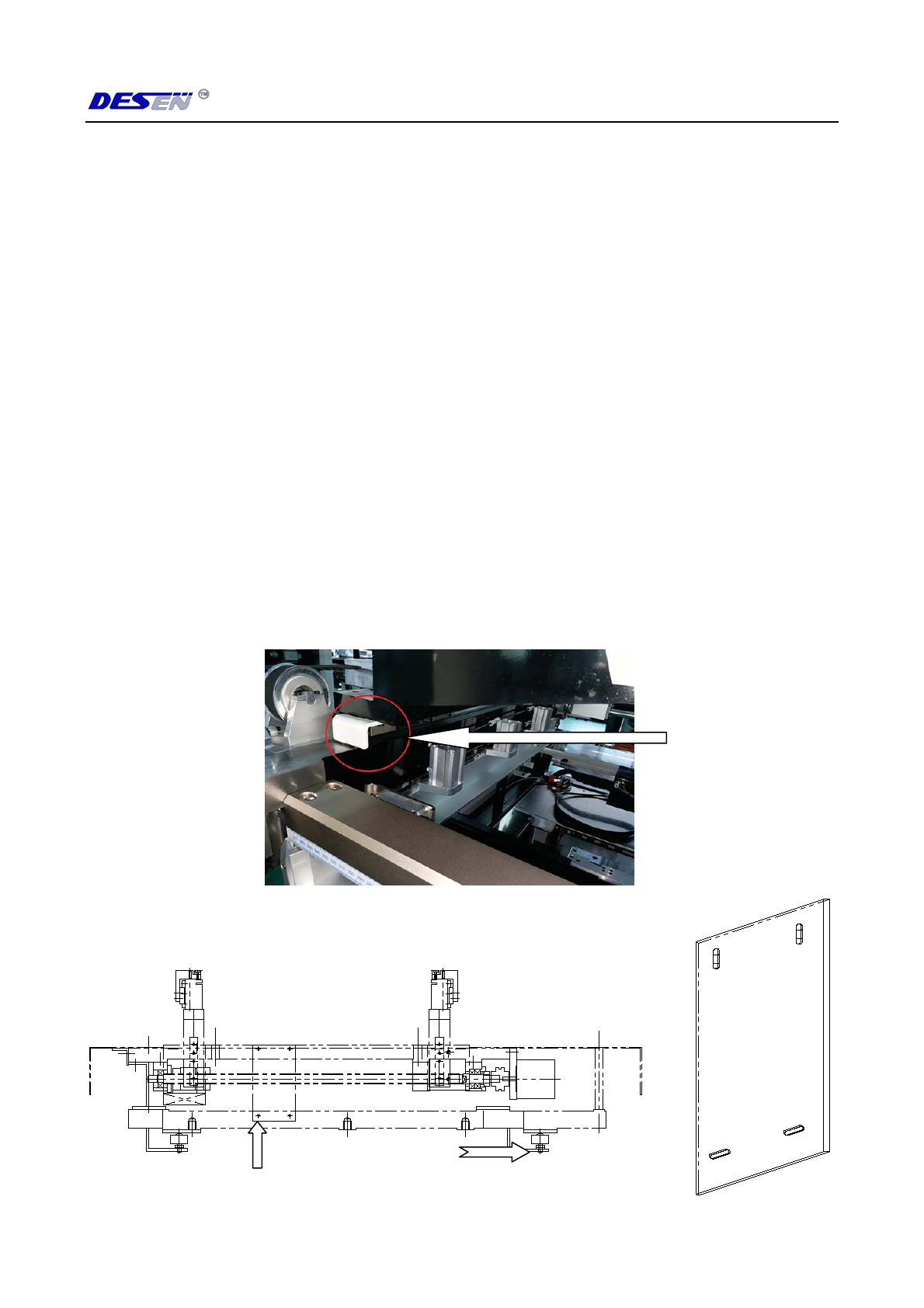

导轨固定夹
第二章 设备安装与调试
2.1 开箱
开箱后，请您首先做好以下工作：
1. 对照《装箱清单》所列各项进行查验。
2. 检查机器各部分是否有损坏，包括另箱包装的显示器、三色灯、及刮刀板等，并将它
们重新安装到印刷机上。
3. 务必将运输时安装在滑块两端的各导轨的导轨固定夹取下。（如图 2 –1 示 ）。
4. 将运输时安装的工作台固定板取下（如图 2 –2 示 ）。
5. 检查各联接处是否有松动脱落，各运动部分传输皮带有无脱落。
6. 检查各直线导轨上的滑块有无滑脱。
7. 检查电气组件是否固定、接触是否良好。
8. 开机前请务必详细阅读本《操作说明书》。
图 2-1 导轨固定夹
图 2-2 工作台固定板
