High Speed Multi Tray Feeder STF-100NA
用户手册
1-2
Tray 材质除了树脂及铝以外, 根据顾客的要求事项也可以适用其他材质.
1.2. 机械配置
1.2.1. 装备的大小及重量
长度
包括 Feeding Unit 的突出部: 1,270 mm
宽度: 500 mm
高度
至 Cover 上面: 1,300 mm
至 Tower Lamp 上面: 1,945 mm
装备的重量: 约 250 kg
1.2.2. 环境条件
作业时
温度: +10 ℃ ~ +35 ℃
湿度:
30% RH 以下 (35 ℃)
80% RH 以下 (20 ℃)
运送或保管时 (作业以外的状态)
防止因静电和电磁的产生而零部件受损的构成.
温度: -10 ℃ ~ +60 ℃
湿度: 20% RH ~ 90% RH (非冷凝状态)
1.2.3. 噪音
Non-Stop Tray Feeder STF-100NA 在关闭前面 Cover 和上面 Cover 状态下噪音不操
作 75 dB. 测量噪音时从前后面把装备的 Speed 调为 100%, 并用 Self Test 驱动后进
行测量.
1.2.4. 零部件的供应高度
以 Pallet 上面为基准, 基本从地面 900mm +/-20mm, 并备有按照顾客的要求还订购
950mm +/-20mm 时也可以使用的 Factory Option.
笔记
SMT顶级人脉圈平台资料下载
High Speed Multi Tray Feeder STF-100NA
用户手册
1-3
1.2.5. Interlock
打开前面 Door 及上部 Door 的把手时, 为操作员和装备的安全结束上升、下降、 搬
入、 搬出的单位动作后因 Interlock 将停止全部动作.
1.3. 电气配置
1.3.1. 电源要求事项
电压
单相 AC 220 V ±10 %
AC 100 V / 110 V / 120 V / 200 V / 220 V / 240 V
(变更电压端子时)
消耗电力: 1.0 KVA (RMS)
频率: 50 / 60 Hz
装备的所有电源状态供给用户之前都已按照使用条件结好线.
1.4. Control System 配置
1.4.1. 输出/入装置
Touch Screen
STF-100NA 装备的显示器具备 Touch Screen 功能.
通过此 Touch Screen 可以轻松地进行 Windows CE 的运用和 MMI 内部的数据创
建及编辑.
显示器
基本安装有可以显示 STF-100NA 装备的零部件用尽状态及 System 如何运行的
Color LCD Monitor.
1.4.2. 与周边 Unit 之间的连接
RS-232C Interface
Chip Mounter 和 Non-Stop Tray Feeder STF-100NA 以 RS-232C 通信交换命令及
实行结果的信息.
笔记
SMT顶级人脉圈平台资料下载
High Speed Multi Tray Feeder STF-100NA
用户手册
1-4

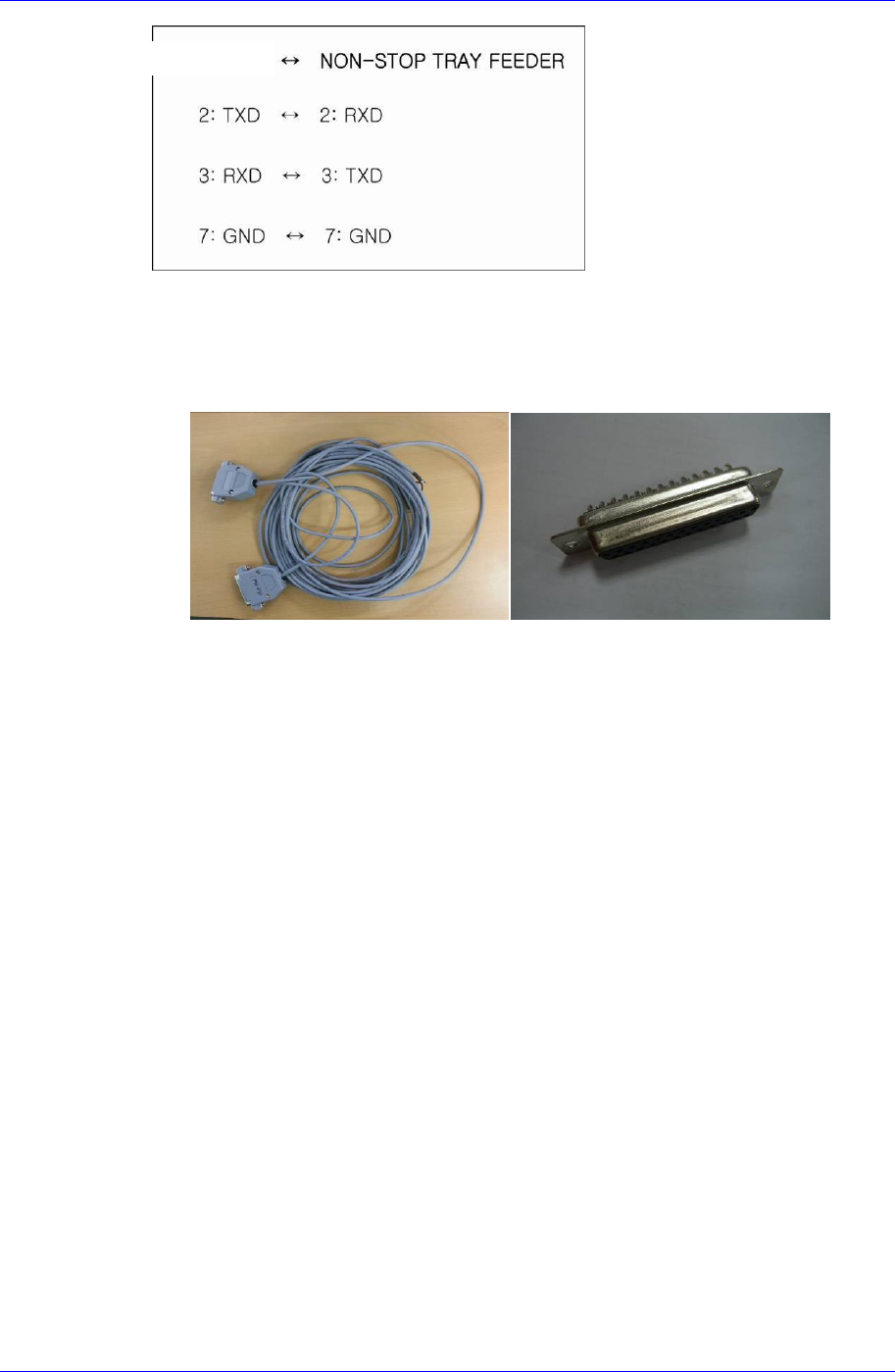

图
1-1. Interface
Connectors
Socket for Tray feeder: 25 Pin D-Sub
通信 Cable 的两端为 D-Sub 25 Pin Connector Male Type.
图
1-2.
通信
Cable & Connector
Chip Mounter 和 Non-Stop Tray Feeder 的备有的 Connector 与 Cable 连接后,
准确固定 Connector 两面旁边的螺丝, 并确保 Connector 不被脱落.
Chip Mounter
