High Speed Multi Tray Feeder STF-100NA
用户手册
4-1
第 4 章. 传感器的感知功能
4.1. Door 开关
此装备贴有检测前面 Door 和上部 Door 的开闭状态的 Door 开关。 与 Door 开关另
运行时贴有为锁定装置的螺线管。
图
4-1. Door
开关
(
上部前面
Door)
此装备安装有在运行装备(Run 状态)时防止打开 Door 的 Door 锁定装置。 如果, 强
制打开 Door 时开关启动，装备处于紧急停止状态，关闭 Door 时紧急停止状态将被
解除。此状态下若想重新开始运行时按住<Home>按钮。
4.2. 零部件翘起传感器(Component Over Sensor)
零部件翘起传感器在此装备的移送部段安装， 移送托盘时设定值以上高度的物体
被感知时， 为防止与其他 Tray 冲突将处于紧急停止状态。此时，确认在规定值以
上的高度是否有零部件。
图
4-2.
移送部零部件翘起传感器
零部件翘起传感器
上部Door
前面Door
SMT顶级人脉圈平台资料下载
SMT顶级人脉圈平台资料下载
装备的安装及操作顺序
5-1
第 5 章. 装备的安装及操作顺序
新安装装备时， 请按照以下操作顺序执行。
装备的安装必需由公认的人员负责执行。 对此，请拨打本公司营业部门或 C/S Cen
ter 电话咨询。 本公司对因没有公认的人员执行或未能按照指示的操作顺序执行而
发生的问题不负任何责任。

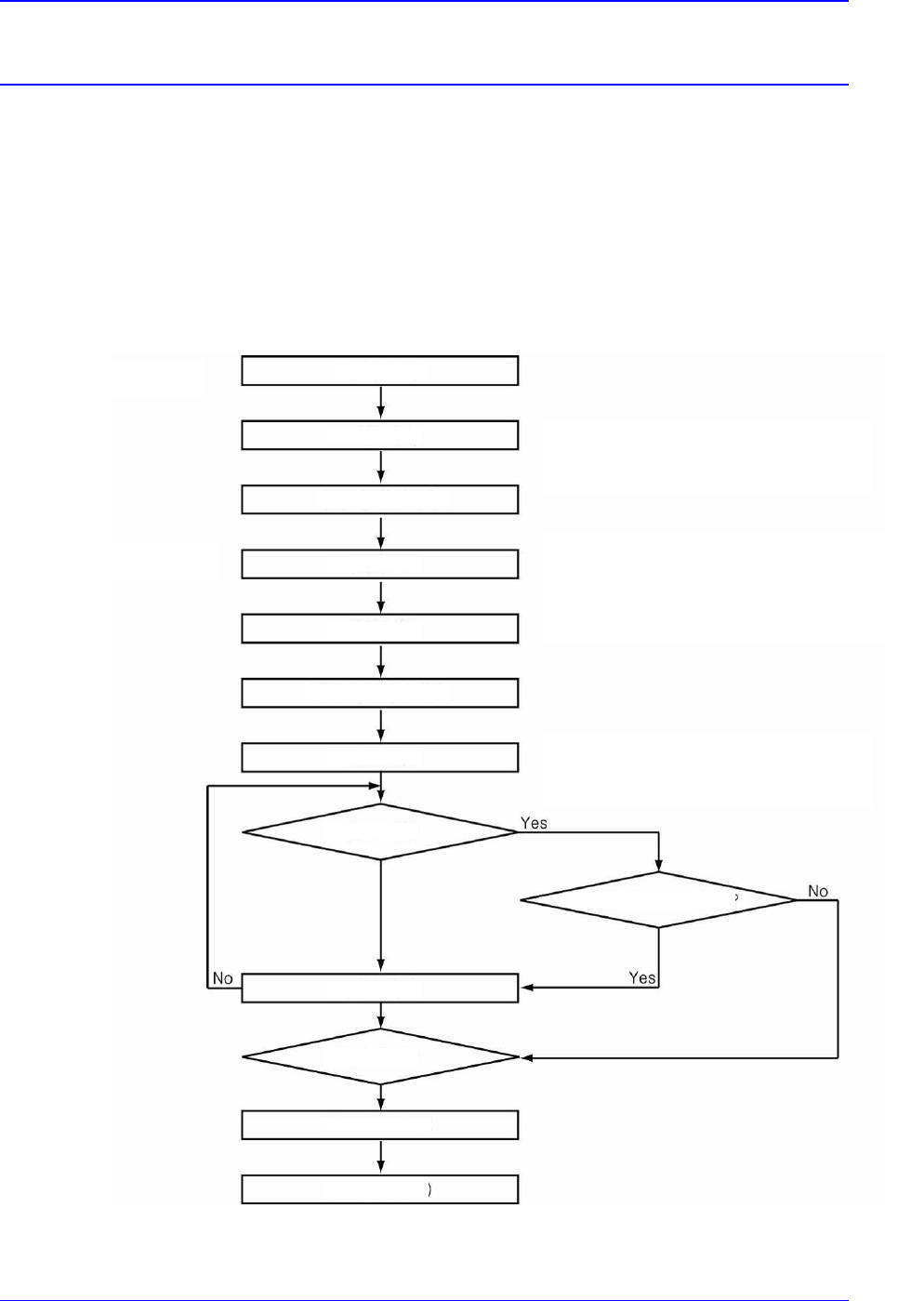

5.1. 安装
[安装]
[日常作业]
电源连接器、通信连接器、电源开关
等位于装备左侧下端.
托盘里提前放入零部件tray, 并移动Up Dow
n Plate后固定, 之后提前放置Magazine.
在自动运行模式选择开始运行(Start)
按钮时将自动开始运行.
装备设置
电源ON
通信cable连接
作业准备
托盘/Magazine插入
自动运行
用尽零部件？
自动运行
完成作业？
电源连接
是否完成21段托盘的更换？
自动运作停止
电源OFF
