High Speed Multi T ray Feeder STF-100NA 用户手册 5-6 5. Slider Plate 推进装备 里面。 6. 关闭 Front Door 。 5.2.1.3. 托盘的使用方法 使用托盘时需考虑的事项 是维持平面度。托盘的平面度不仅对托盘自身 的移动， 而且对 Chip Mounter 的零部件吸附起到非常重 大的影响。 并且 , 需注意使用时不能受到冲击或 掉落， 或者施加压力使托盘变形。 1…
装备的安装及操作顺序
5-5
3. 调低高度调节器后使 Foot 触地。
4. 使 Foot 触地。
重新安装到与第一次位置相同位置时， 无需另外作业，仅利用水平器确认状态
后便可直接进入作业。
但是, 非第一次安装的位置时，需另外使用水平器精确调准水平。
5.2. 操作准备
5.2.1. Magazine & 托盘(Pallet)使用方法
5.2.1.1. Magazine 使用方法
Magazine 搬运及拿取时，需注意事项为 Magazine 自身变形。Magazine 的扭曲及变
形源自内部托盘位置不精确，因而在搬入/搬出时，存在噪音及碰撞的风险。

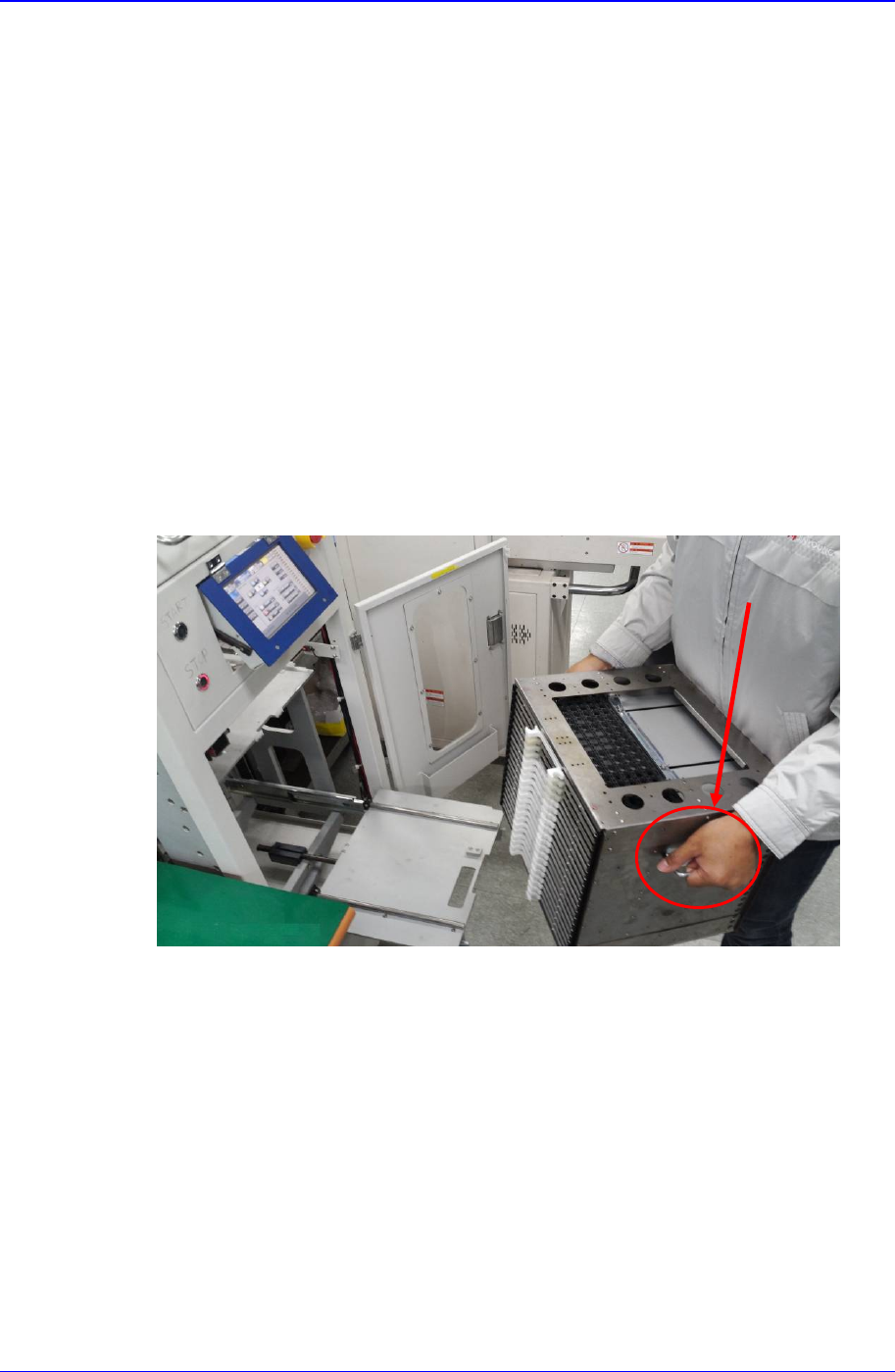

1. 握紧 Magazine 两侧组装好的移动用把手向上抬起。
2. Magazine 的前部可略抬高一些，但最大程度维持水平移动， 以防 Magazine 内
部托盘滑落。
图
5-3. Magazine
使用方法
5.2.1.2. Magazine 安装设置方法
1. 在 LCD Monitor 画面确认 Elevator 是否位于“R”位置。
2. 打开 Front Door 后把 Magazine Clamp 把手向左转动。
3. 使 Slider Plate 处于向外突出位置。
4. Magazine 放置于 Magazine Guide 上面。
移动用把手
SMT顶级人脉圈平台资料下载
High Speed Multi Tray Feeder STF-100NA
用户手册
5-6
5. Slider Plate 推进装备里面。
6. 关闭 Front Door。
5.2.1.3. 托盘的使用方法
使用托盘时需考虑的事项是维持平面度。托盘的平面度不仅对托盘自身的移动，
而且对 Chip Mounter 的零部件吸附起到非常重大的影响。
并且, 需注意使用时不能受到冲击或掉落， 或者施加压力使托盘变形。
1. 固定 Updown Plate 的 Wing Nut 向左旋转。
此时， 需注意不能让 Wing Nut 从 Bolt 中脱离。
2. 在托盘上面放置 Tray。
3. 移动 Up Down Plate 后向 Tray 贴紧(右侧面为基准)并固定 Wing Nut。
Magazine Guide
SMT顶级人脉圈平台资料下载
装备的安装及操作顺序
5-7
必须确认 Up Down Plate 是否牢固固定 Tray。
4. 使托盘位于 Magazine。
5. 以 Non Stop Mode 给 Buffer 段(Change Rack)供应托盘。
供应是在 Change Rack 上面放置托盘后， 点击右侧下端的<Change>按钮即可。
5.2.2. Non-Stop Tray 更换方法
Chip Mount 邀请资材时, 当用尽托盘的 Tray 时托盘将升到 Buffer 位置(蜂鸣器响亮，
黄色塔灯闪烁)。
Tray 固定杆
