High Speed Multi T ray Feeder STF-100NA 用户手册 5-8 图 5-4. 1 段 Tr a y 的资材耗尽后上来的模 样 更换方法如下。 1. 打开 T op Door 门后拿出 托盘并更换 Tr a y 。 2. 利用托盘的 Up/Down Plate 固定。 3. 在 Change Rack 放置托盘后关闭 T op Door 门。 点击 <Change> 按钮。 用尽其他段的资材时…
装备的安装及操作顺序
5-7
必须确认 Up Down Plate 是否牢固固定 Tray。
4. 使托盘位于 Magazine。
5. 以 Non Stop Mode 给 Buffer 段(Change Rack)供应托盘。
供应是在 Change Rack 上面放置托盘后， 点击右侧下端的<Change>按钮即可。
5.2.2. Non-Stop Tray 更换方法
Chip Mount 邀请资材时, 当用尽托盘的 Tray 时托盘将升到 Buffer 位置(蜂鸣器响亮，
黄色塔灯闪烁)。

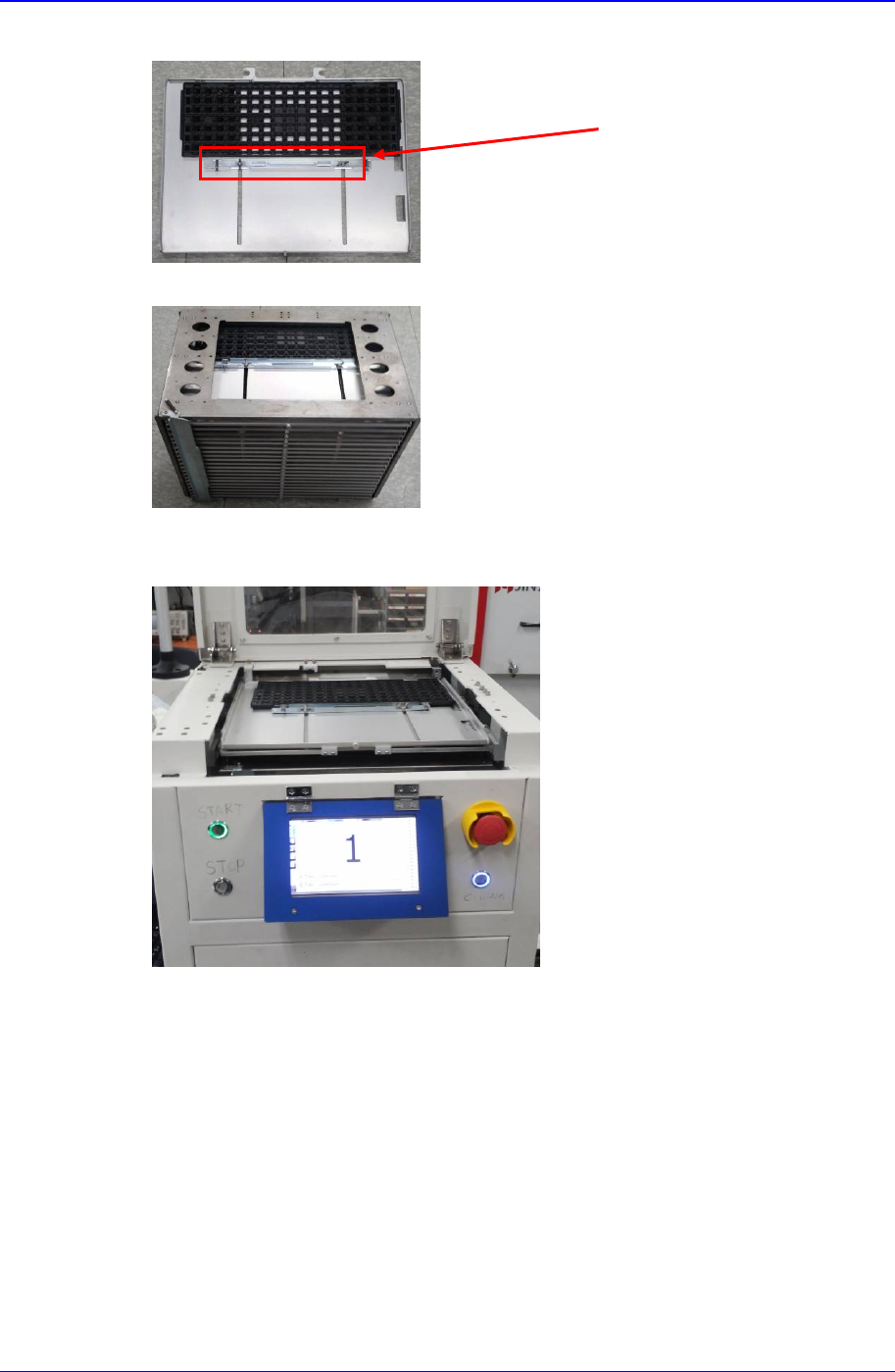

Tray 固定杆
SMT顶级人脉圈平台资料下载
High Speed Multi Tray Feeder STF-100NA
用户手册
5-8
图
5-4. 1
段
Tray
的资材耗尽后上来的模样
更换方法如下。

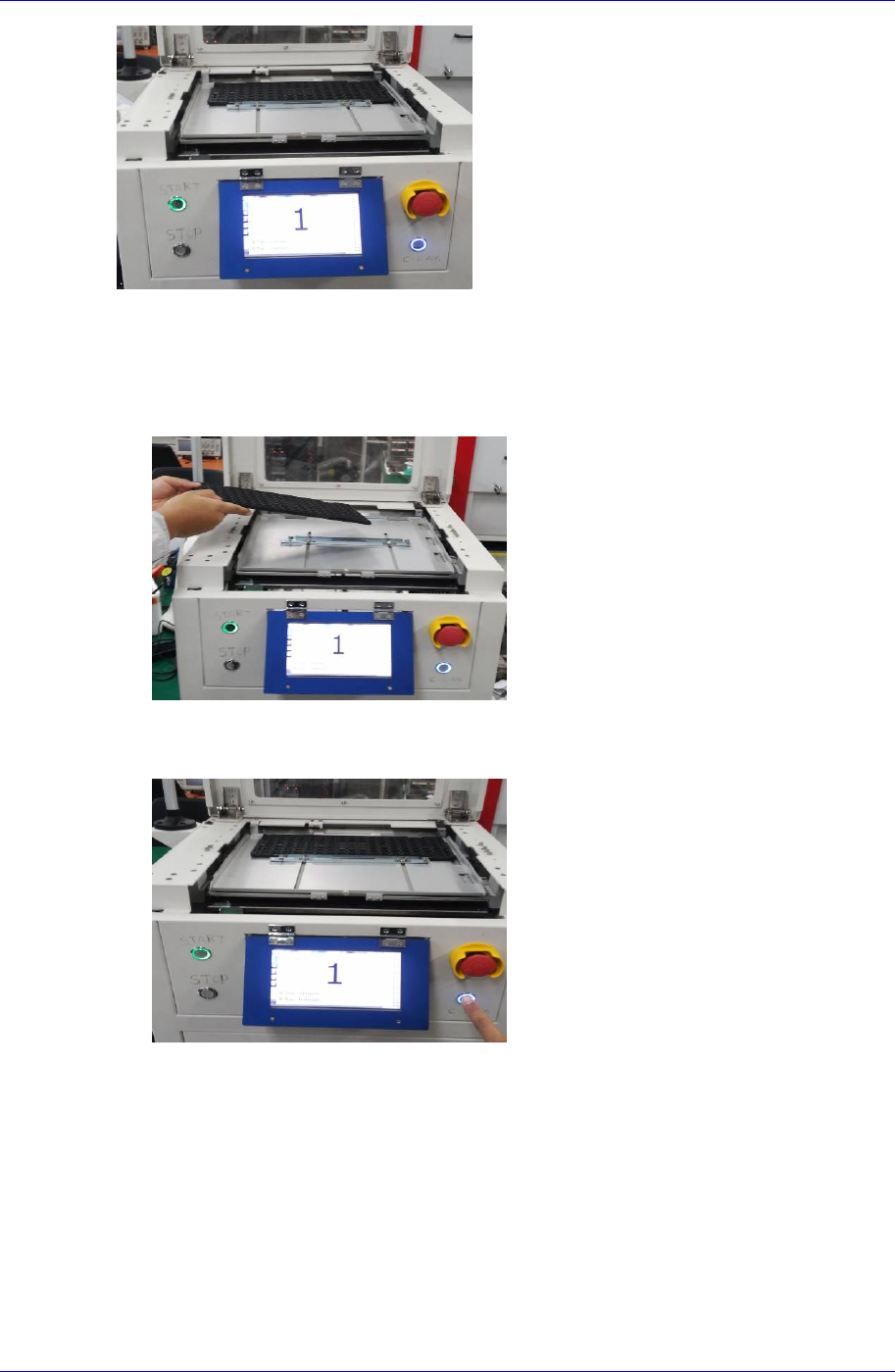

1. 打开 Top Door 门后拿出托盘并更换 Tray。
2. 利用托盘的 Up/Down Plate 固定。
3. 在 Change Rack 放置托盘后关闭 Top Door 门。
点击<Change>按钮。
用尽其他段的资材时，如上述同样方法进行。
SMT顶级人脉圈平台资料下载
装备的安装及操作顺序
5-9
5.2.3. 启动前注意事项
设定 STF-100NA Origin position。
图
5-5. Tray Origin Position
在托盘固定 Tray。

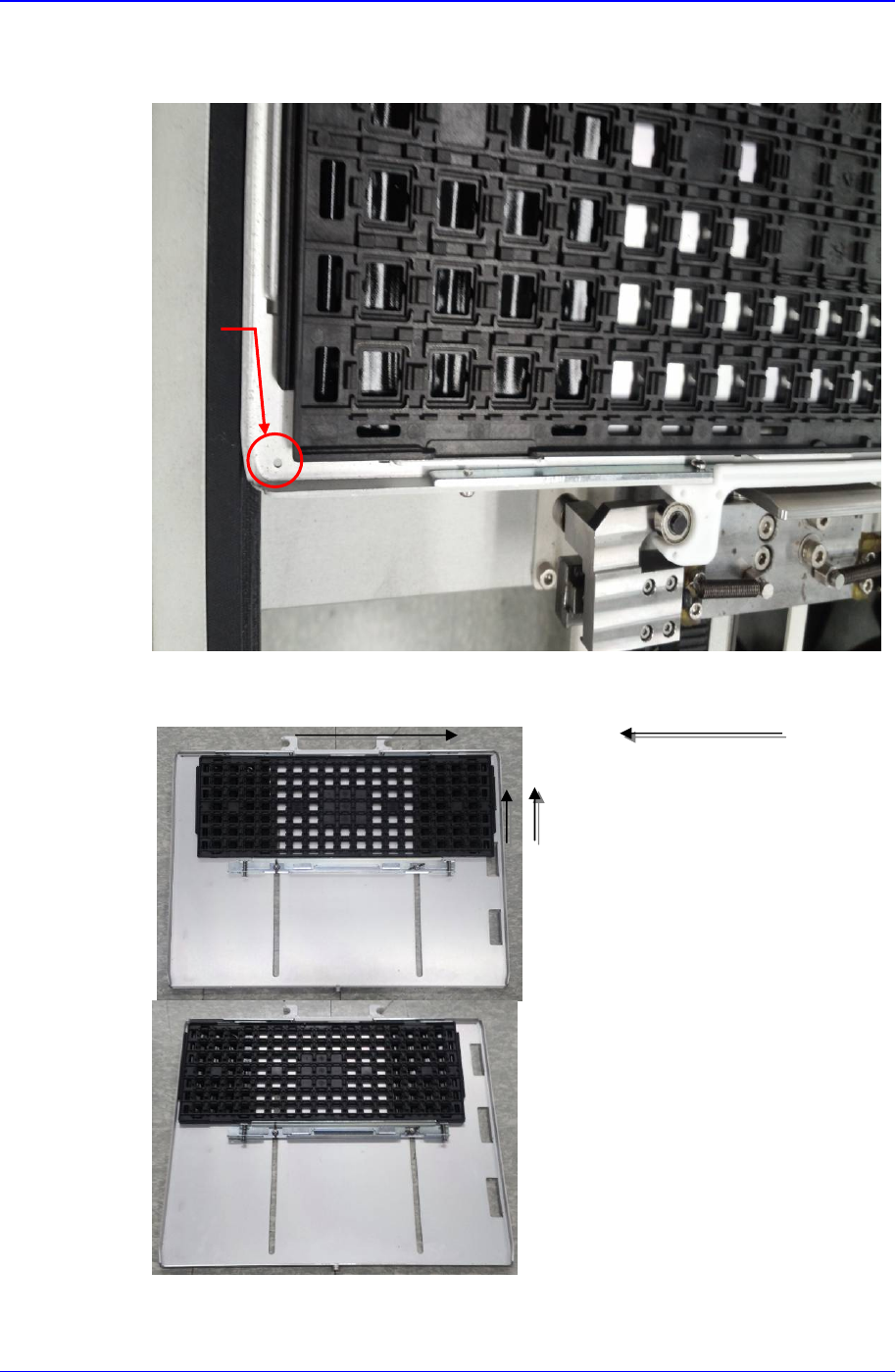

图
5-6. Tray
固定在托盘的方法
Chip Mount
Teaching位置
정상
불량
